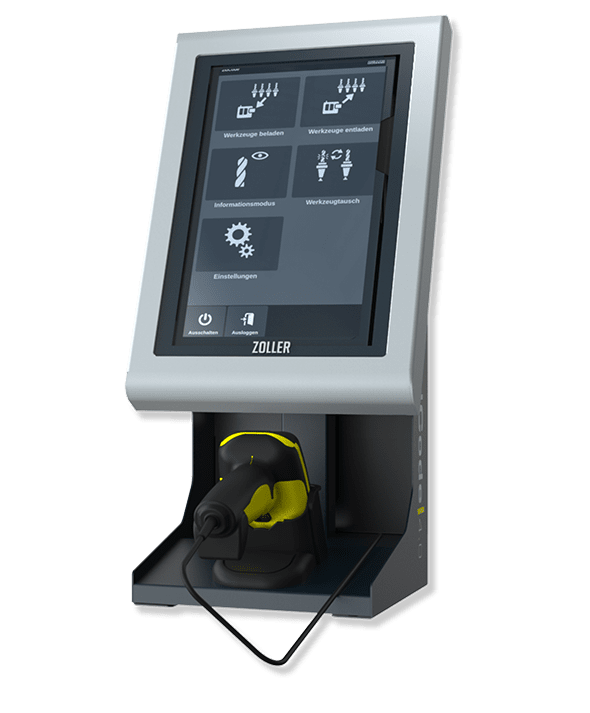

Die IoT-Plattform für mehr Sicherheit, Transparenz und Flexibilität
Internet of Tools
IoT steht normalerweise für Internet of Things. Wir würden es gerne „Internet of Tools“ nennen, denn über die IoT-Plattform »zidCode 4.0« vernetzen Sie Ihre Zerspanungswerkzeuge mit den Prozessen in Ihrer Fertigung. Dank seinen vielen Ausgabeformaten ist »zidCode 4.0« kompatibel zu vielen Steuerungen.
Mit »zidCode 4.0« realisieren Sie alle Voraussetzungen, um Werkzeugdaten wie zum Beispiel Standzeiten in sämtlichen Ebenen einer Fertigung verfügbar zu machen und den gesamten Lebenszyklus eines Werkzeugs digital zu erfassen.
Internet of Tools
IoT steht normalerweise für Internet of Things. Wir würden es gerne „Internet of Tools“ nennen, denn über die IoT-Plattform »zidCode 4.0« vernetzen Sie Ihre Zerspanungswerkzeuge mit den Prozessen in Ihrer Fertigung. Dank seinen vielen Ausgabeformaten ist »zidCode 4.0« kompatibel zu vielen Steuerungen.
Mit »zidCode 4.0« realisieren Sie alle Voraussetzungen, um Werkzeugdaten wie zum Beispiel Standzeiten in sämtlichen Ebenen einer Fertigung verfügbar zu machen und den gesamten Lebenszyklus eines Werkzeugs digital zu erfassen.

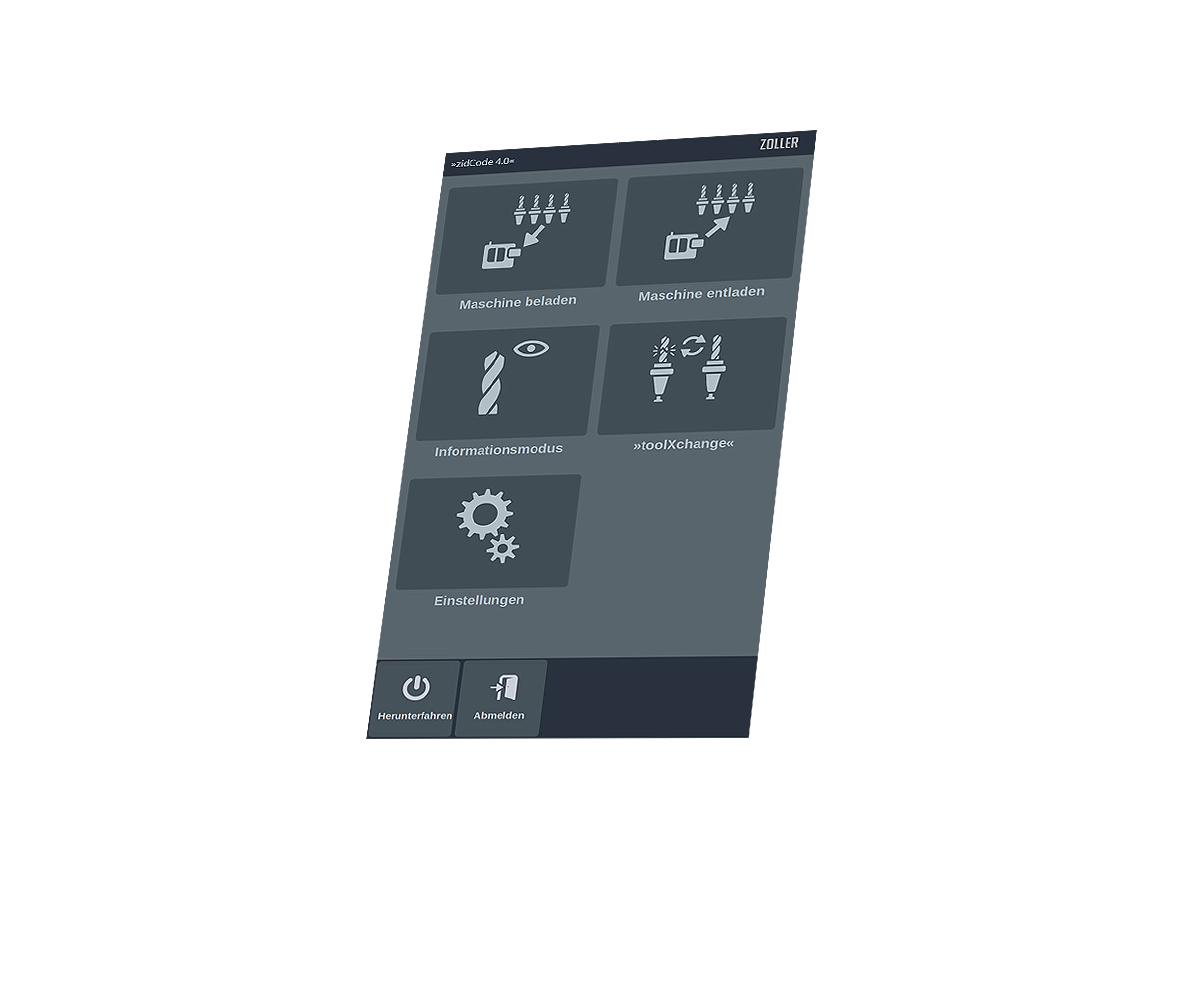

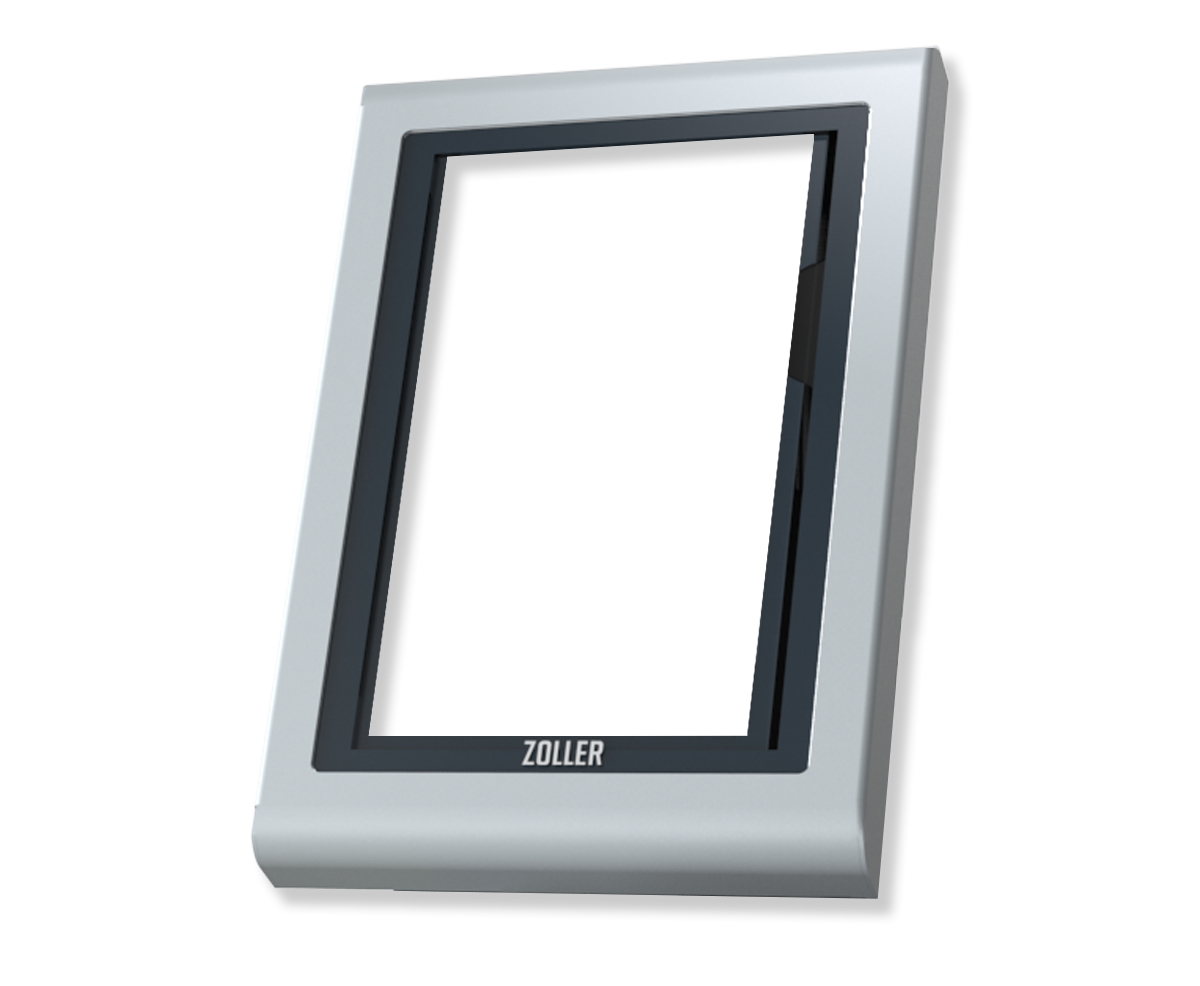

Über die großen Icons im Hauptmenü des Touchpanels gelangen Sie schnell und direkt zur gewünschten Funktion.

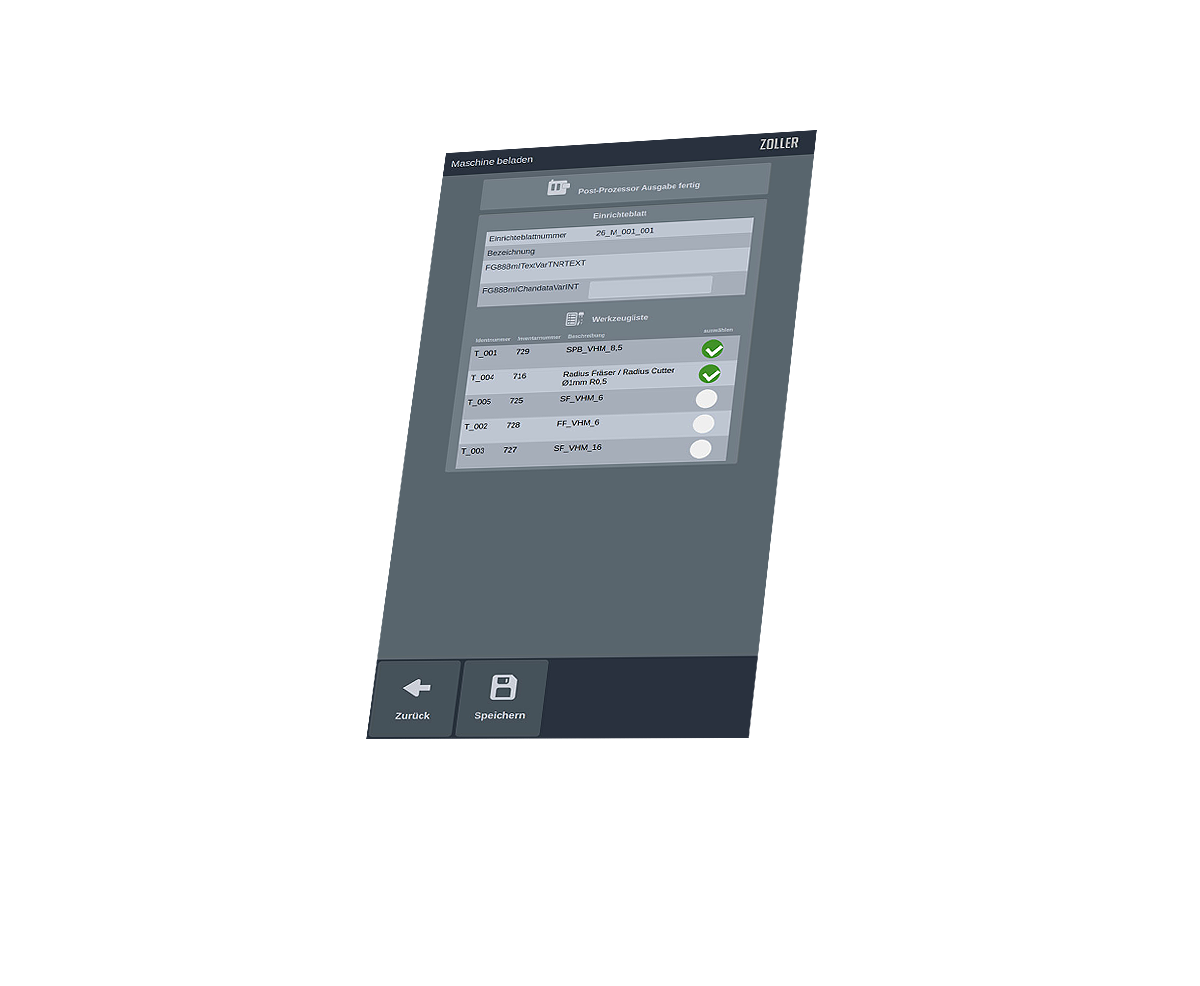

Für das Scannen der Werkzeuge an der CNC-Maschine zeigt Ihnen »zidCode 4.0« ein digitales Einrichteblatt an. Jedes eingescannte Werkzeug wird visuell gekennzeichnet.

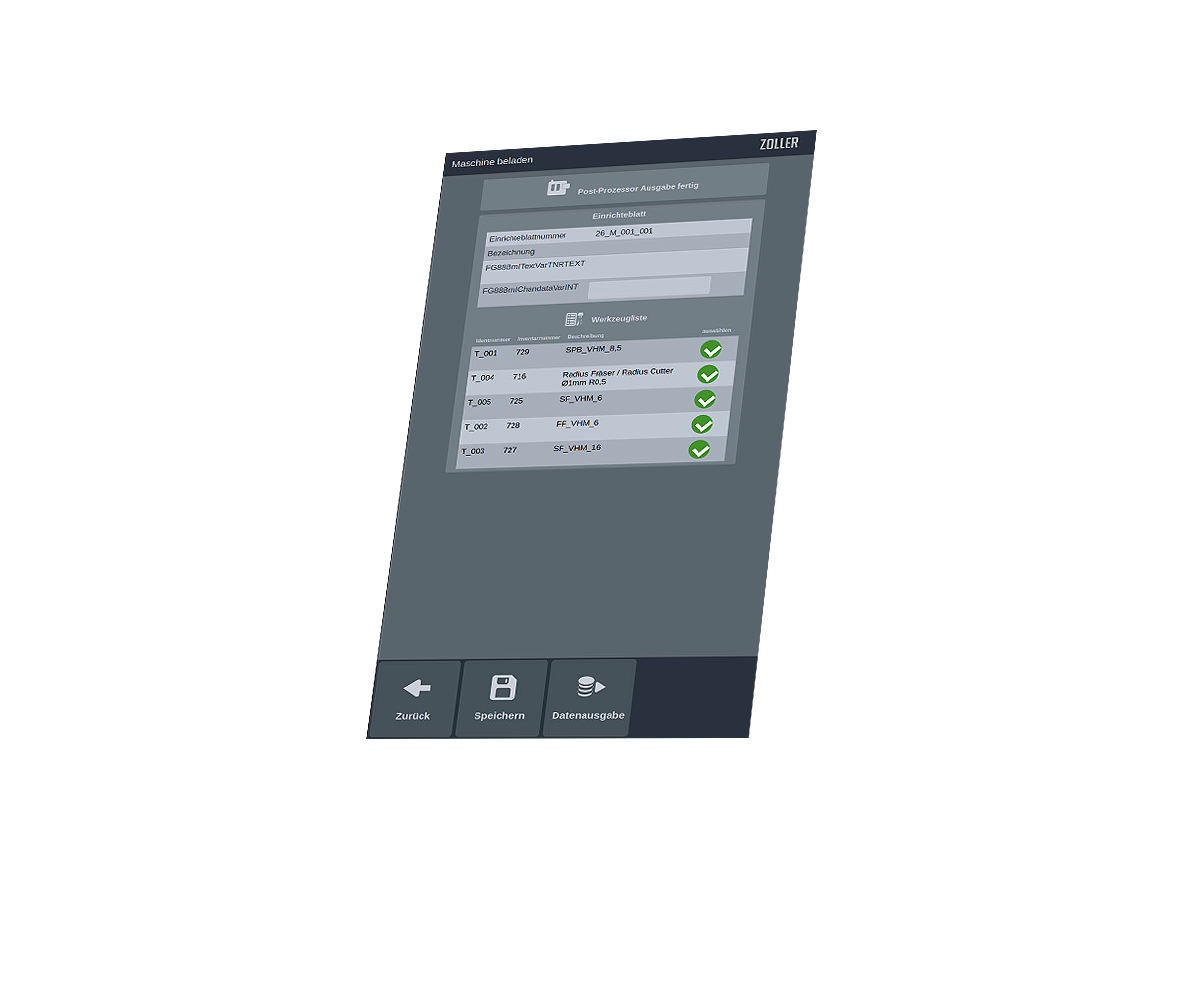

Sind alle Werkzeuge eingescannt, müssen Sie nur noch eine bestimmte Schaltfläche berühren. Umgehend werden die Werkzeugdaten steuerungsgerecht aufbereitet und fehlerfrei an die CNC-Maschine übertragen.
So einfach arbeiten Sie mit »zidCode 4.0«
Bei »zidCode 4.0« gehen Funktionalität und Usability Hand in Hand. Überzeugen Sie sich, wie intuitiv die Bedienoberfläche von »zidCode 4.0« gestaltet ist und wie leicht Sie damit Werkzeugdaten an Ihre CNC-Maschine übertragen können.
1/6 - Auftragseingang
Unsere ZOLLER Software-Lösungen finden bereits in der Auftragsanlage ihre Anwendung. Die Auftragsanlage erfolgt entweder direkt in ZOLLER-TMS oder Sie importieren bereits bestehende Aufträge aus Ihrem ERP-System. Die Aufträge können samt Werkzeugen, Vorrichtungen und Prüfmitteln den Maschinen zugewiesen werden, bei denen der Rüstaufwand am geringsten ist.
2/6 – CAD/CAM
Ist der Auftrag einmal eingelastet erstellen Ihre CAM-Spezialisten das entsprechende NC-Programm. ZOLLER bietet Schnittstellen zu fast allen CAM-Systemen. Profitieren Sie von stets aktuellen Werkzeugdaten und übertragen Sie die benötigte Werkzeugliste in Form eines Einrichteblatts direkt in die TMS Tool Management Solutions Software. Der Anwender findet in der ZOLLER Software seine vertraute CAM-Werkzeugstruktur wieder.
3/6 – Lager
Mithilfe der ZOLLER-Lagerschränke bereiten Sie alles auf effiziente Art und Weise vor, was Sie für die Fertigstellung des Bauteils benötigen: alle Werkzeuge des Einrichteblattes inklusive Einzelkomponenten, Vorrichtungen und Messmittel. Kein Suchen, schnell Finden, einfach Zusammenbauen – dank der ZOLLER Smart Cabinets in Kombination mit der ZOLLER Software ein Kinderspiel.
4/6 – Werkzeuge einstellen
Sind die Werkzeuge gerichtet, wird der Auftrag zum ZOLLER Einstell- und Messgerät weitergereicht. Hier werden alle Werkzeuge gemäß des Einrichteblattes vermessen und die Daten werden an die Werkzeugmaschine übertragen. Mit dem »zidCode 4.0« Softwaremodul scannen Sie die Werkzeuge des gesamten Einrichteblattes nacheinander ab – die Vermessung verläuft mit einem CNC-Messgerät vollautomatisch.
5/6 – Produktion
Die Werkzeugdaten werden für die Maschinensteuerung entsprechend aufbereitet an die Maschine übertragen und die Bauteile des Auftrags werden gefertigt. Standzeiten können nach dem Auftrag in die ZOLLER-TMS Software zurück geschrieben werden. Bei Werkzeugbruch können Werkzeuge schnell vorbereitet und einfach ausgewechselt werden.
6/6 – Auslieferung
Mit der Auslieferung ist der Auftrag abgeschlossen und kann in der Software abgelegt werden. Die Werkzeuge können im ZOLLER-TMS je nach weiterer Verwendung wieder eingelagert oder als „nachzuschleifen“ oder „zu verschrotten“ markiert werden.
Für volle Werkzeugperformance
»zidCode 4.0« ist die vernetzte Kommunikationsplattform, die in einem geschlossenen Ablauf Werkzeugdaten aufnimmt, verwaltet und bereitstellt. Sobald in Ihren Prozessen Werkzeugdaten erfasst werden, wie zum Beispiel Standzeitdaten, können diese in den Datensatz eines Werkzeugs einfließen.
Mit »zidCode 4.0« schaffen Sie die Grundlage, um über weitere Softwaretools von ZOLLER ein präzises Bild über die Werkzeug-performance in Ihrer Fertigung zu zeichnen – auch in Echtzeit. Damit gewinnen Sie zum Beispiel mehr Flexibilität in der Werkzeugplanung.
Bereit für Automatisierung
Weil Sie mit »zidCode 4.0« das dynamische Management von Werkzeugdaten zuverlässig abdecken, sind Sie auf viele technische Erweiterungen bestens vorbereitet.
»zidCode 4.0« ist zum Beispiel die ideale Basis, um später die Automatisierungslösungen von ZOLLER schnell in Ihre Fertigung zu integrieren. Mit ZOLLER bleiben Sie technologisch auf der Höhe der Zeit.
Bereit für Automatisierung
Weil Sie mit »zidCode 4.0« das dynamische Management von Werkzeugdaten zuverlässig abdecken, sind Sie auf viele technische Erweiterungen bestens vorbereitet.
»zidCode 4.0« ist zum Beispiel die ideale Basis, um später die Automatisierungslösungen von ZOLLER schnell in Ihre Fertigung zu integrieren. Mit ZOLLER bleiben Sie technologisch auf der Höhe der Zeit.

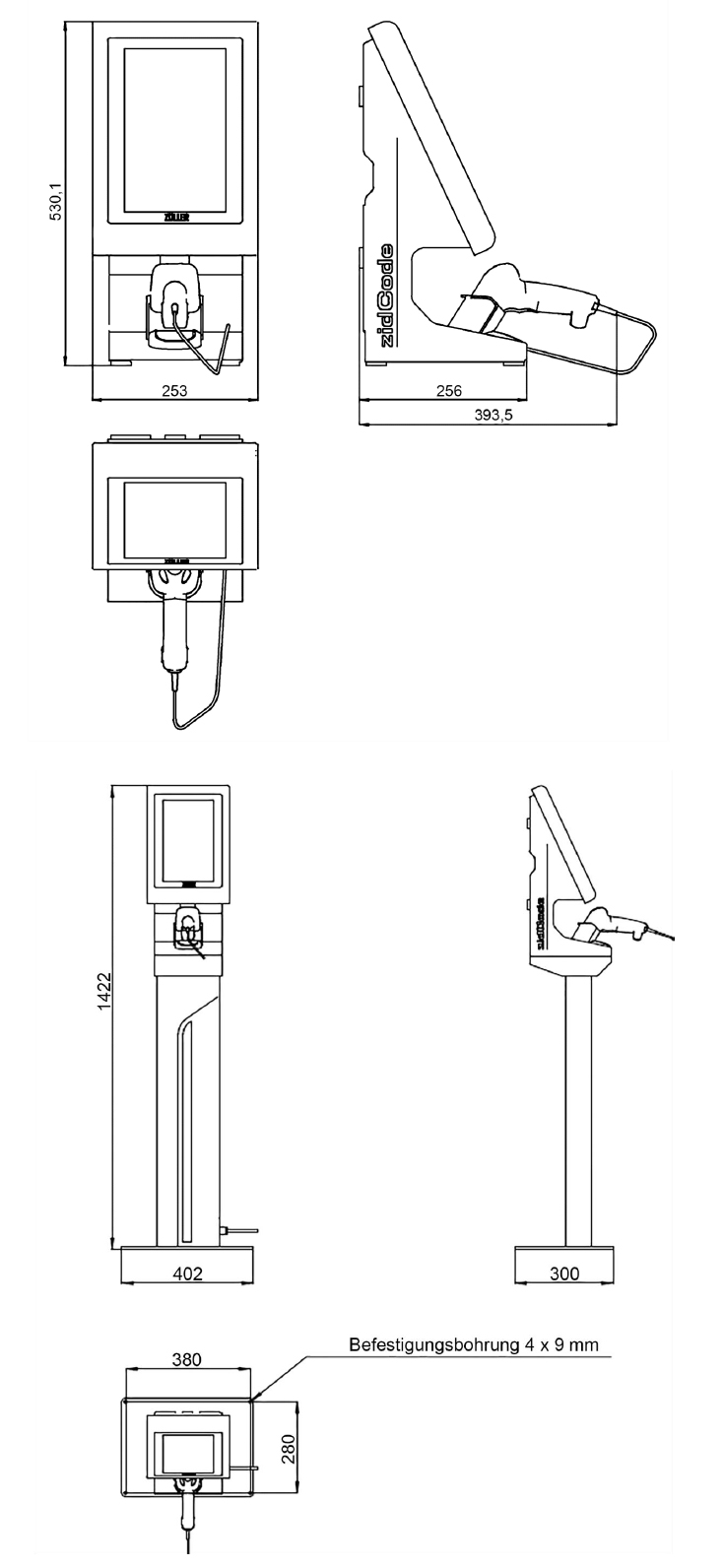

Technische Daten
Hier finden Sie die Details zu Schnittstellen, Voraussetzungen und Software.
Voraussetzungen »zidCode 4.0«
- CNC-Maschinen mit USB-Anschluss und einem Stromzugang direkt an der Maschine
- ZOLLER Einstell- und Messgerät mit Bildverarbeitung »pilot 4.0« ab Version 1.18.7
- Post-Prozessor in »pilot 4.0«

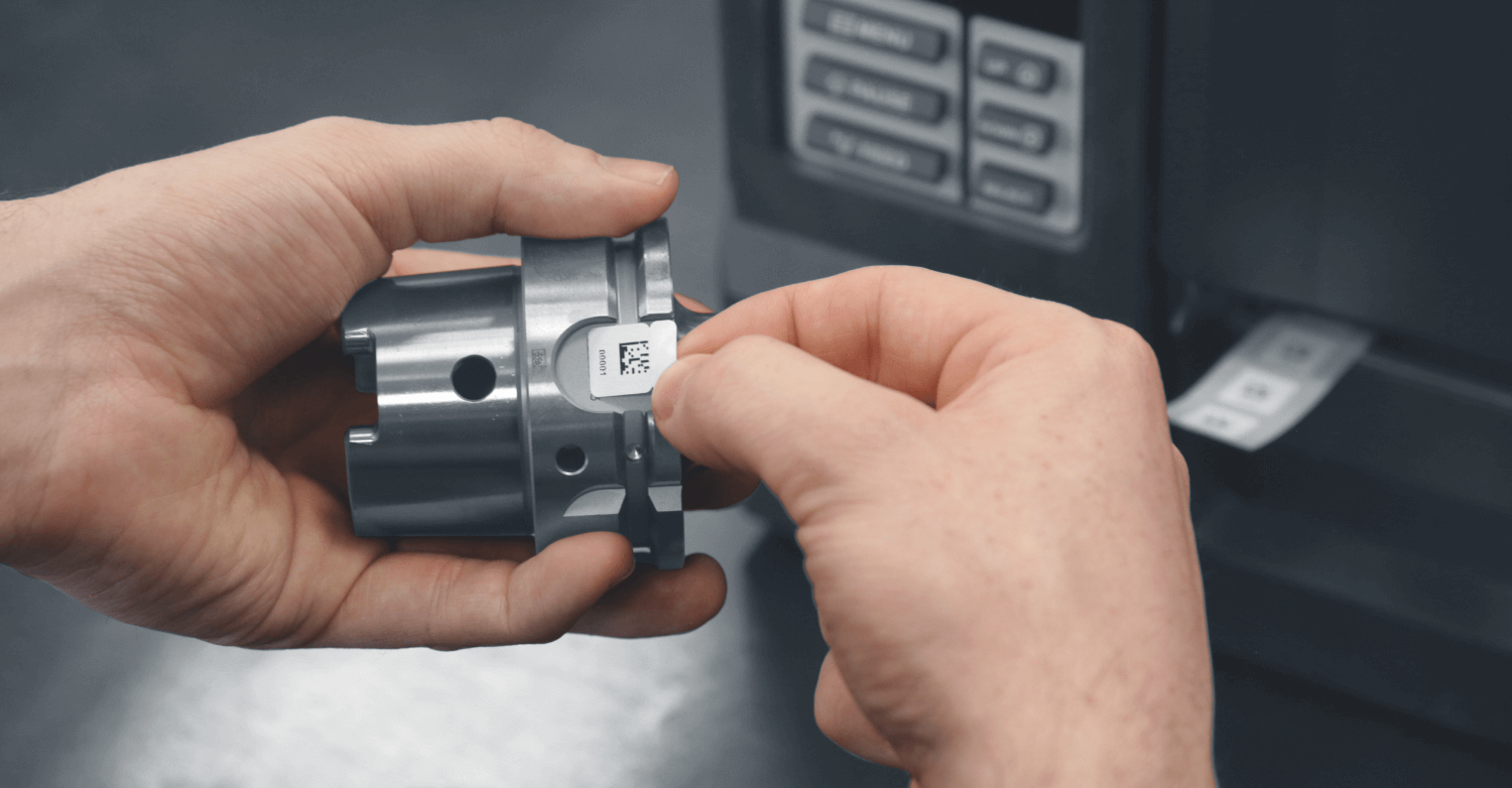

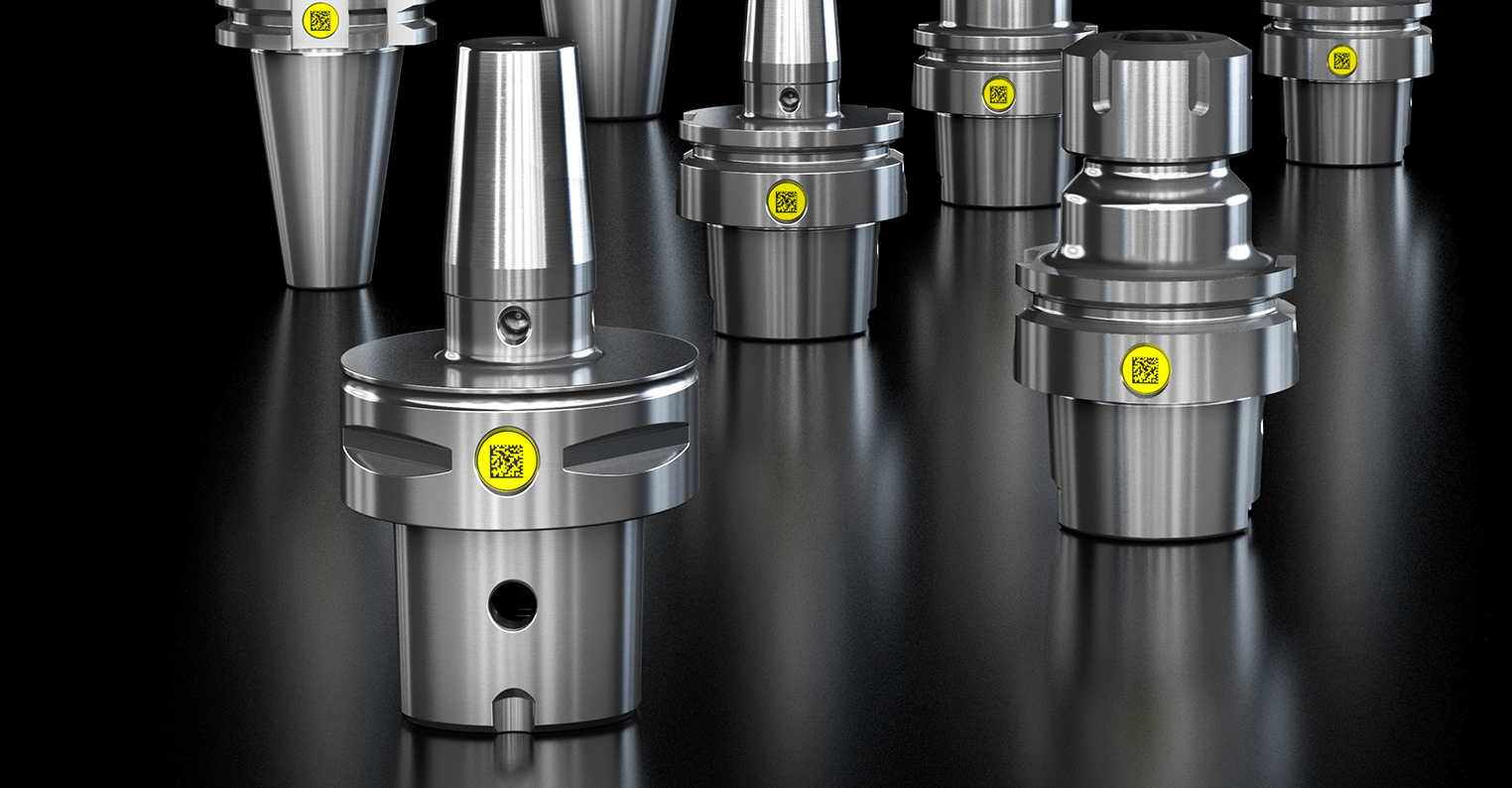

Kennzeichnung der Werkzeughalter mit einer 2D-Codierung: entweder per Laserbeschriftung, mit dem praktischen und enorm robusten »idLabel« von ZOLLER oder dem ZOLLER »idChip«
Schnittstellen an CNC-Maschine
Die Datenübertragung erfolgt über ein im Netzwerk befindliches Austauschverzeichnis. Hierzu nutzt unsere Software einen Post-Prozessor um ein benötigtes Ausgabeformat zu erzeugen. Alle vorhandenen Ausgabeformate finden Sie hier! Ihre Maschine ist nicht dabei? Zögern Sie nicht, uns zu kontaktieren: Mail an post@zoller.info oder per Telefon unter der Nummer +49 71448970-0. Wir bekommen die Werkzeugdaten mit Sicherheit auch auf Ihre Maschine!
Ausstattung
- Barcode-Lesegerät 1D/2D pro CNC-Maschine
- Einheit »zidCode 4.0«, inklusive Softwarepaket »zidCode 4.0«
- USB-Stick (Dokumentation, Anleitung, Schulungsvideos)
- Kabel-Kit (Ethernet, Stromkabel)
- Software-Modul »zidCode« zur Installation auf vorhandenem ZOLLER-Einstell- und Messgerät
- Windows Dienste zur Installation auf einem Server oder PC: ZOLLER-WebService und »zidCodeService«
