정확한 측정 결과를 위한 기능과 인체공학의 탁월한 균형. 이러한 균형이 여러분의 제조를 위한 정밀성과 인정된 안전성을 제공합니다.
Frank Hartstein, »toolBalancer« 제품 개발 팀의 멤버
기술 기업인 ZOLLER는 이 신제품 개발을 위해 당사의 경험과 경쟁력을 집중시켜, 새로운 이정표를 세움과 동시에 ZOLLER 제품 포트폴리오를 완성했습니다. ZOLLER의 특징: 모든 것이 한 회사에서 나옵니다.
Christoph Zoller, 대표이사
이로써 디자인, 인체공학 및 기술에 대한 지식이 완벽한 조화를 만들어냅니다. 제조 시 자원을 절약할 수 있도록 인증된 안전성을 보유한 ZOLLER의 솔루션.
Alexander Zoller, 대표이사

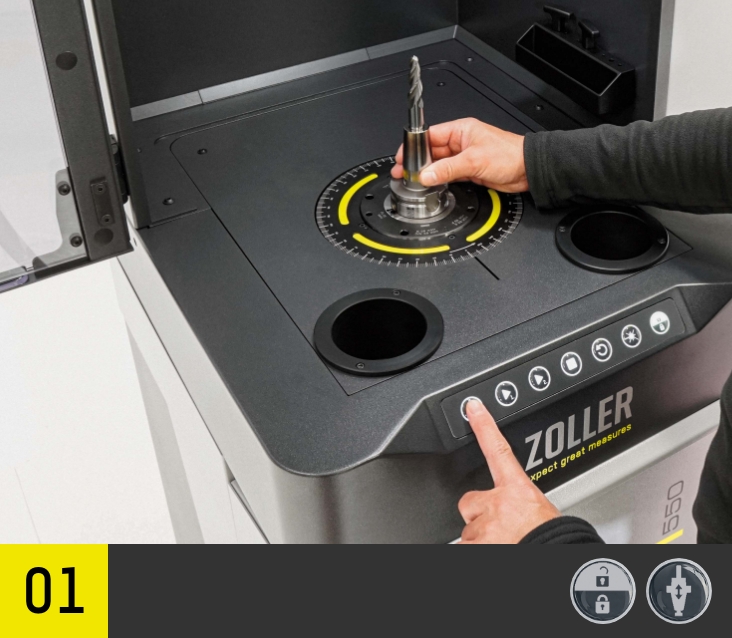

덮개를 열고,
홀더를 삽입한 후 클램핑

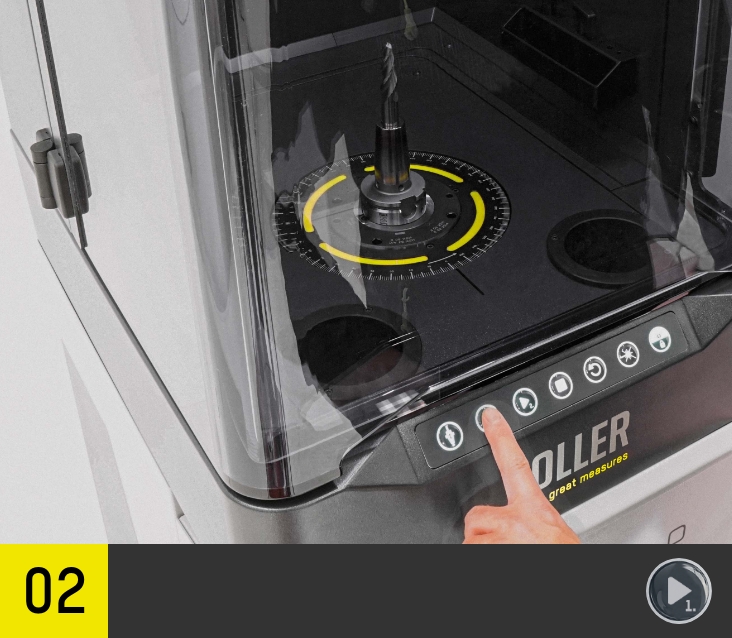

덮개를 닫고 측정 시작 1 버튼을 누름

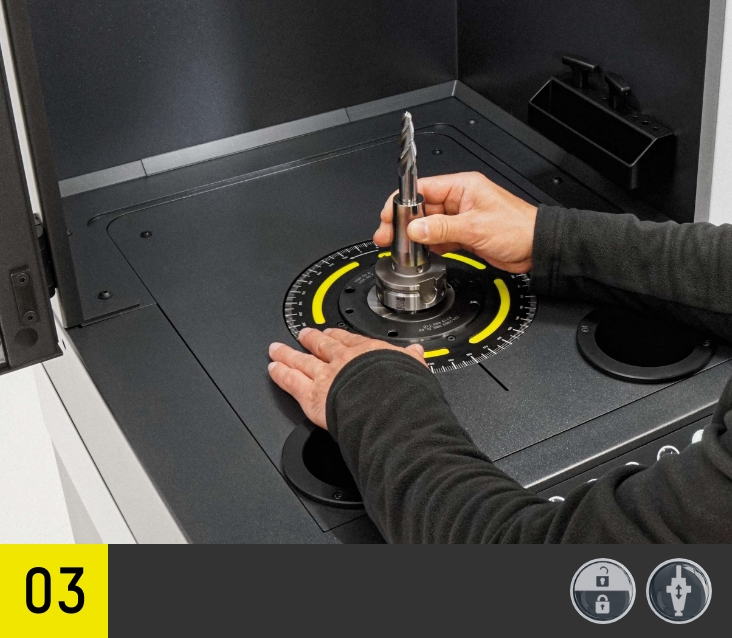

덮개를 열고, 홀더를 언클랭핑,
후 180Åã 회전한 방향으로 삽입하여 다시 클램핑

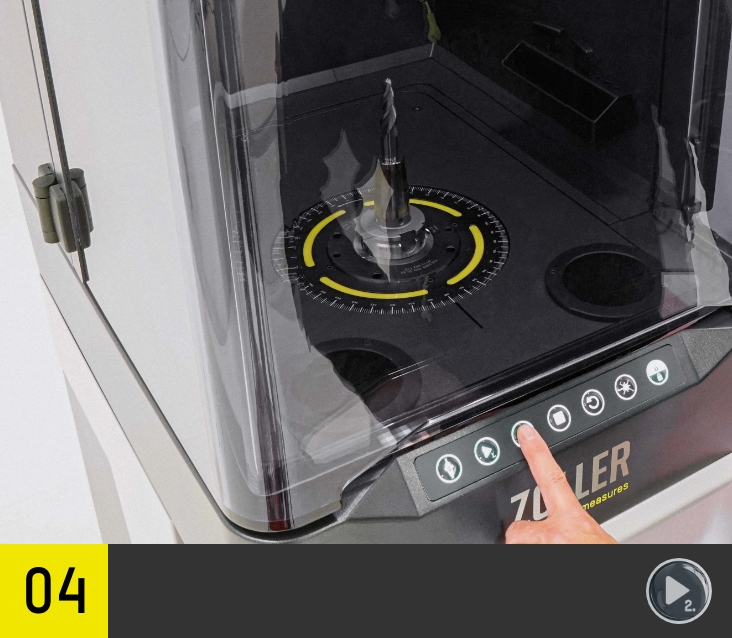

덮개를 닫고 측정 시작 2 버튼을 누름
덮개를 열고,

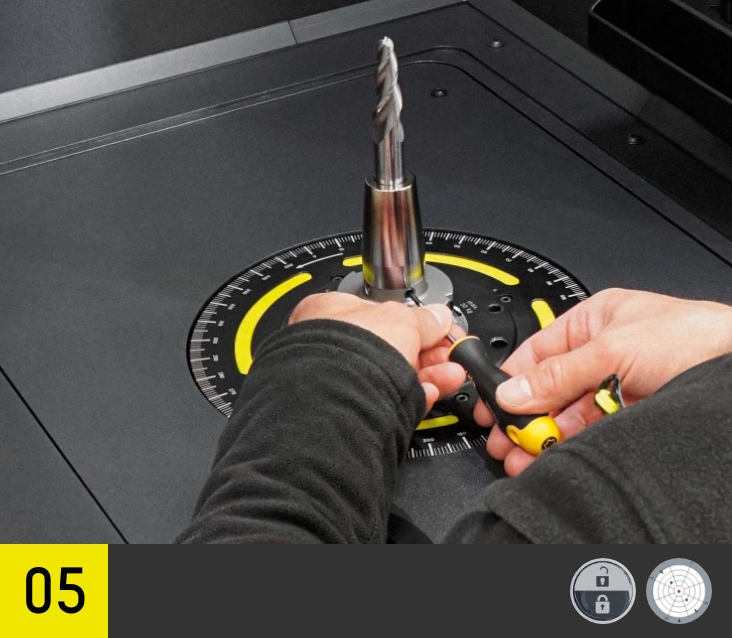

발란싱 스크류를 조정하여 언발린싱값을 보정

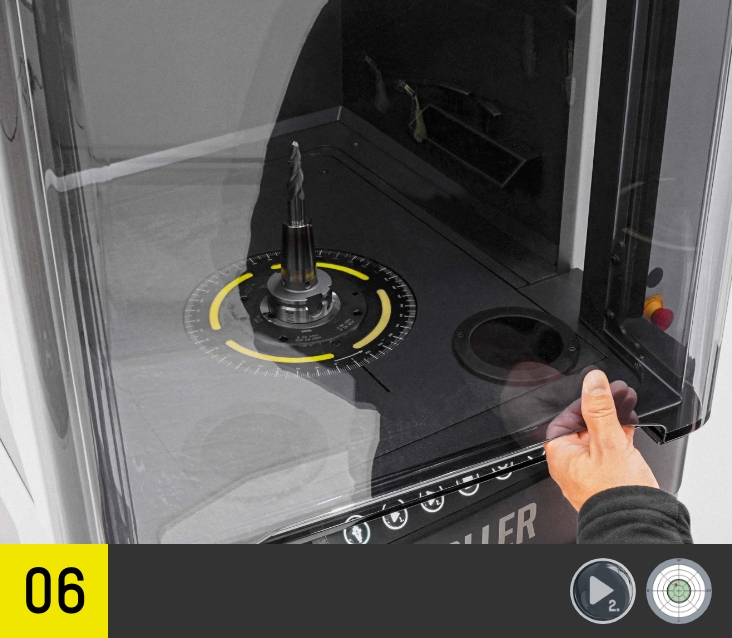

덮개를 닫고 제어 회전을 시작,
측정 결과 점검 실행
빠르고 안전하게 작업 완료

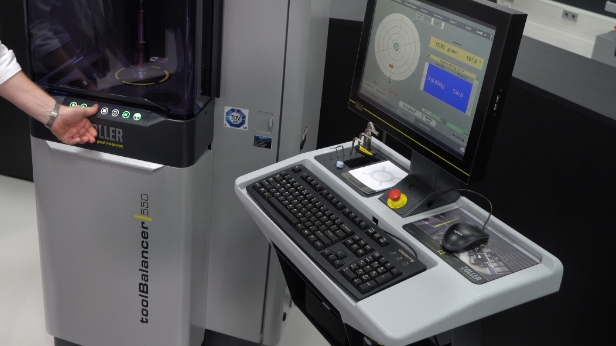

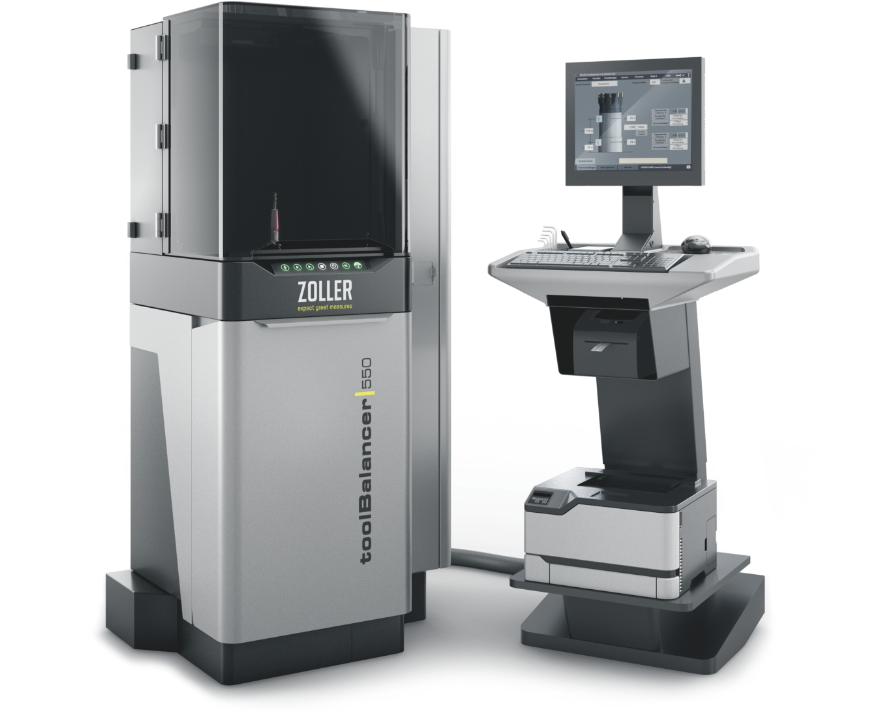

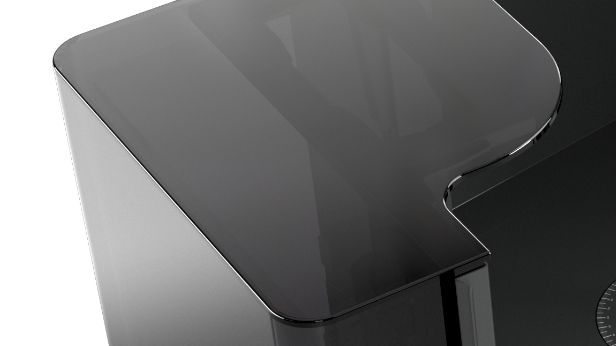

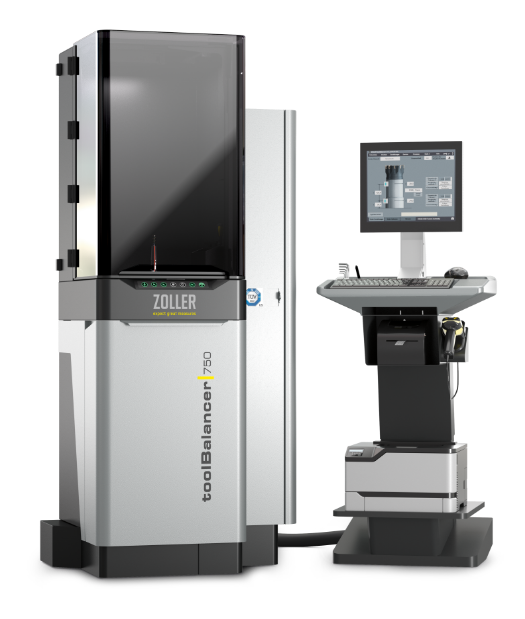

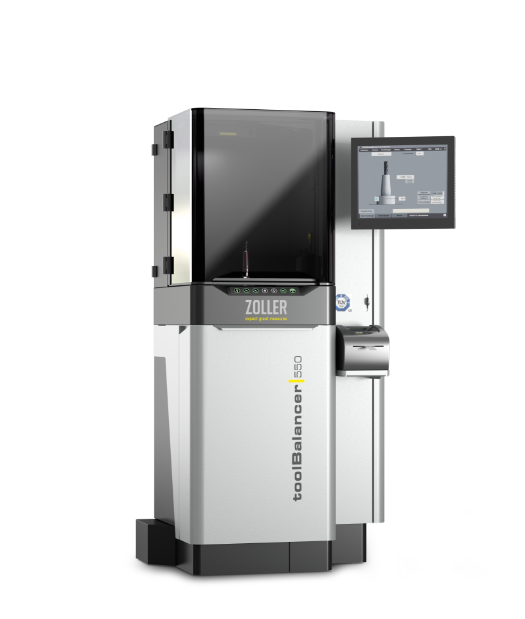

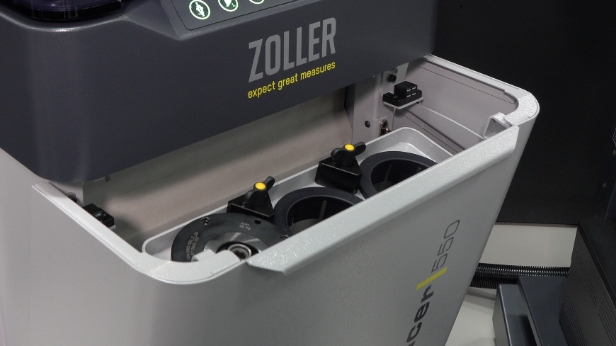

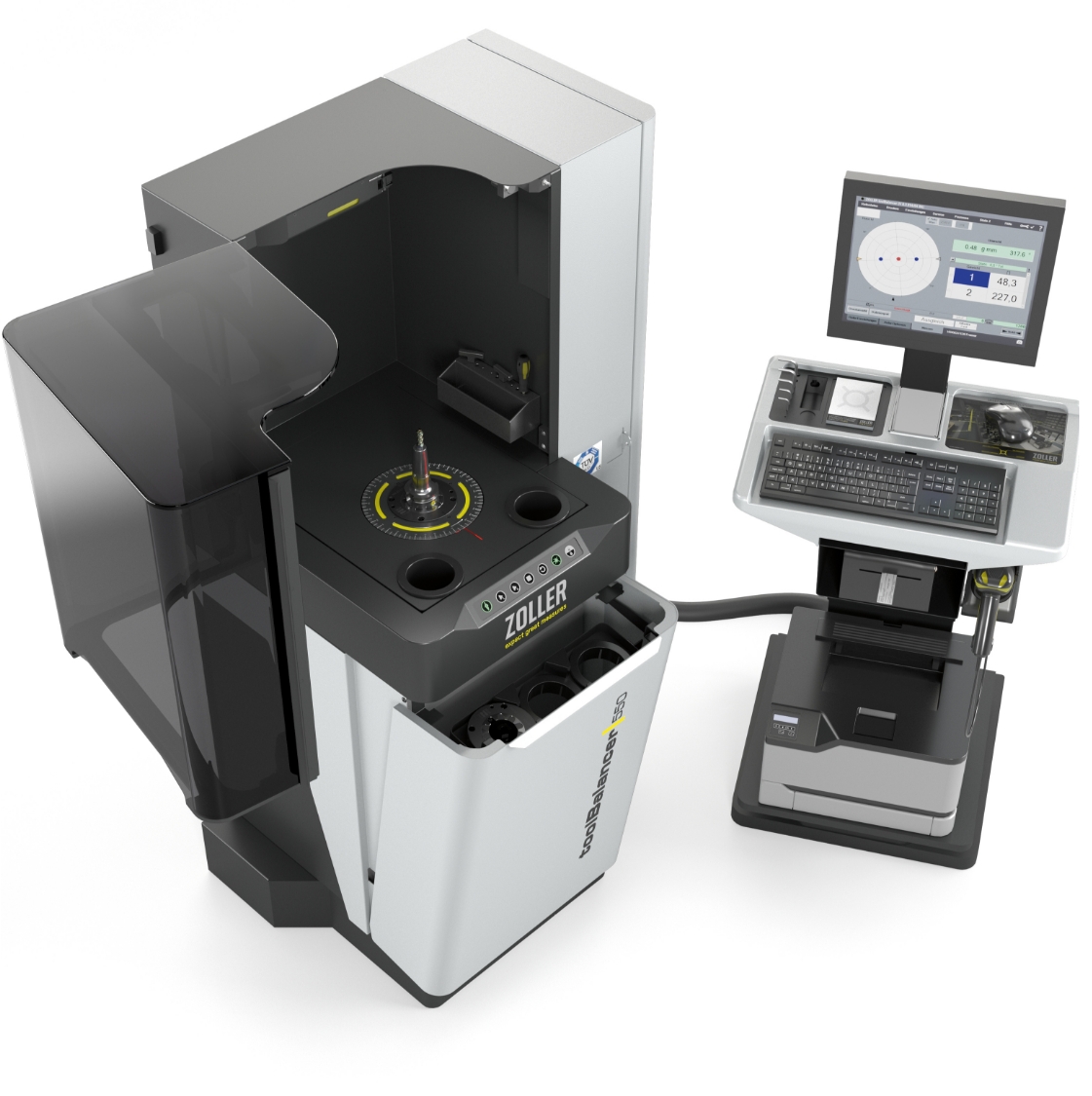

»toolBalancer«는 인체 공학적으로 설계된 안전 커버 »twinPanel«, 편리한 멤브레인 키패드, 발란싱 아답터를 위한 거치대 및 수공구 보관대를 포함한 넓은 작업 공간을 활용하여 공구 발란싱을 쉽고 빠르게 측정할 수 있습니다.

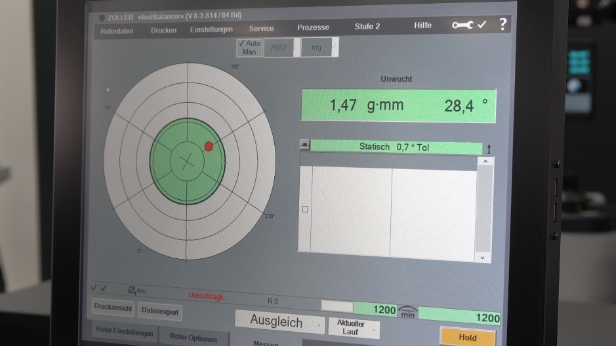

ZOLLER 운영 체제 소프트웨어는 체계적으로 구성된 그래픽 인터페이스를 통해 사용자가 직관적으로 전반적인 발란싱 측정 프로세스를 쉽게 이해할 수 있도록 안내합니다. 모든 발란싱 응용 프로그램은 1~2 단계 발란싱 레벨에서 모두 사용 이 가능하고 발란싱 스크류를 사용한 고정 위치 보정, 발란싱 링 사용 및 드릴/밀 링 공구를 사용한 질량 제거등 각각의 발란싱 보정 작업에 대한 소프트웨어 옵션 을 활용할 수 있습니다.

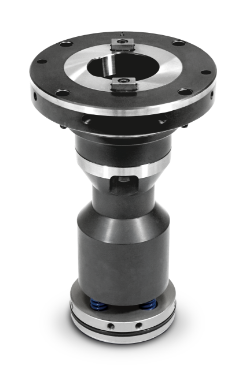

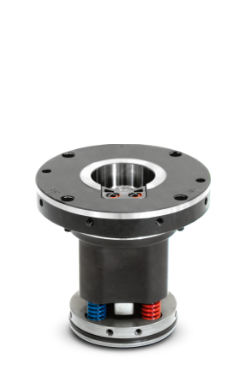

정밀하고 신뢰성이 높은 발란싱 전용 아답터

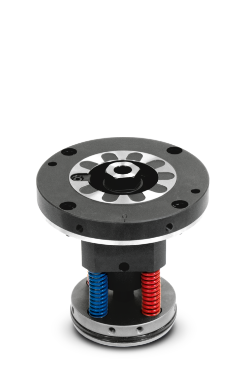

고유한 디자인의 고정밀 ZOLLER 발란싱 아답터를 사용하여 SK, HSK, 폴리곤 섕크 커플링 아답터 등 모든 종류의 공구 홀더들을 안전하게 파워 클램핑 하여 보다 향상된 측정 반복 정밀도를 얻을 수 있습니다.
SK 아답터 –
SK 30/40/50
SK 아답터 –
SK 30/40/50
- 공압식 클램핑 원리 파워 스프링 패키지 포함
- 높은 재현성 및 반복성
- 공구 홀더를 쉽게 교체할 수 있는 배출기가 탑재된 센터링 핀
- 경방향 또는 축방향 유격이 없는 척 홀더로 통한 최대 반복 정밀도 보장
- 백래시 없이 경사형 테이퍼를 잡아주는 5점 클램핑 시스템
- 아답터 교체시에도 안전 보장
- SK홀더는 클램핑 볼트의 사용 없이도 발란싱 작업 가능
HSK 아답터 –
HSK 32/40/50/63/80/100
(A/C/E-B/D/F)
HSK 아답터 –
HSK 32/40/50/63/80/100
(A/C/E-B/D/F)
- 공압식 클램핑 원리 파워 스프링 패키지 포함
- 높은 재현성 및 반복성
- 공구 홀더를 쉽게 교체할 수 있는 배출기가 탑재된 센터링 핀
- 경방향 또는 축방향 유격이 없는 척 홀더로 통한 최대 반복 정밀도 보장
- 아답터 교체시에도 안전 보장
폴리곤 섕크 커플링
아답터 –
C 32/40/50/63/80
폴리곤 섕크 커플링
아답터 –
C 32/40/50/63/80
- 공압식 클램핑 원리 파워 스프링 패키지 포함
- 높은 재현성 및 반복성
- 공구 홀더를 쉽게 교체할 수 있는 배출기가 탑재된 센터링 핀
- 경방향 또는 축방향 유격이 없는 척 홀더로 통한 최대 반복 정밀도 보장
- 아답터 교체시에도 안전 보장
사용자의 요청에 따라 더 많은 종류의 맞춤형 아답터가 제공됩니다.

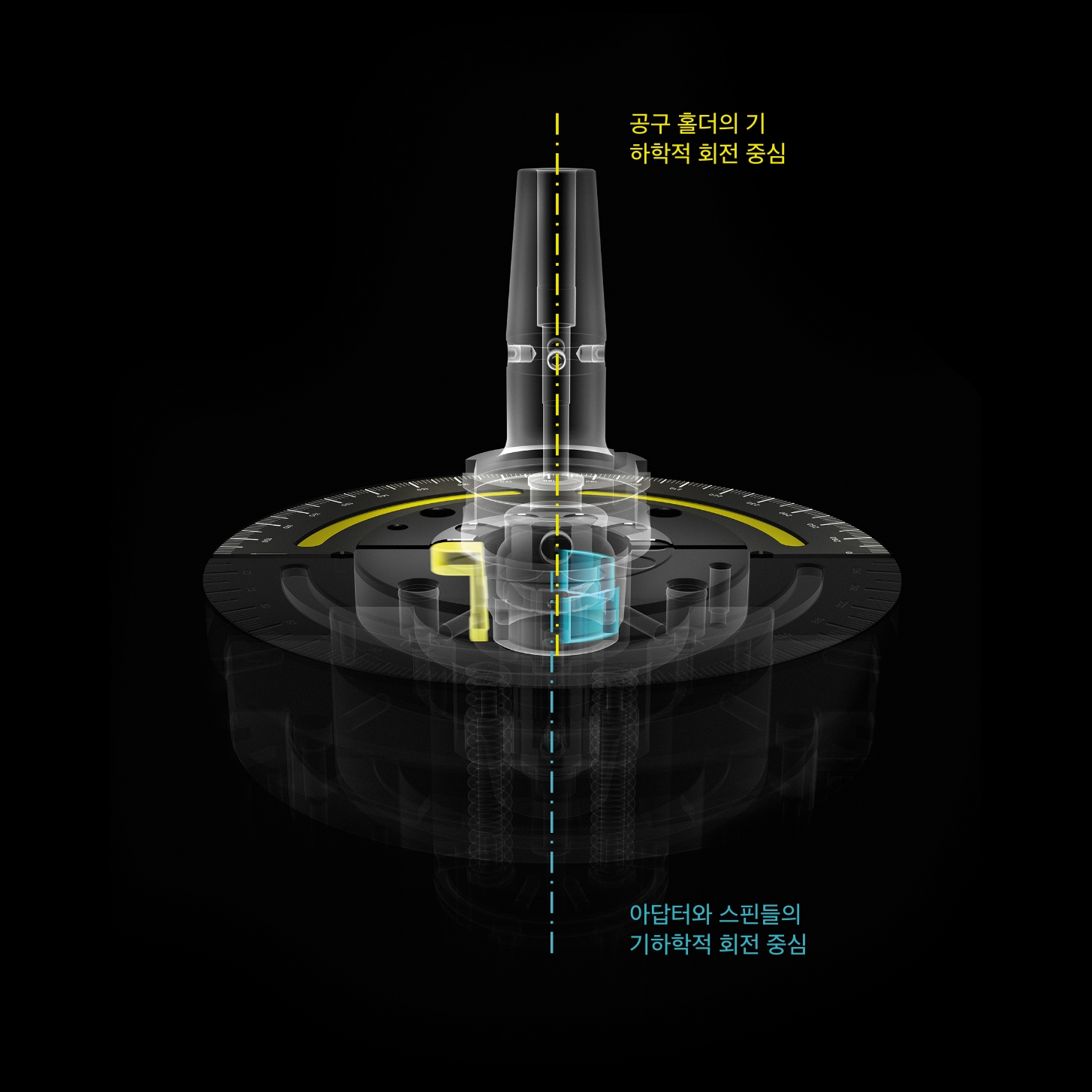

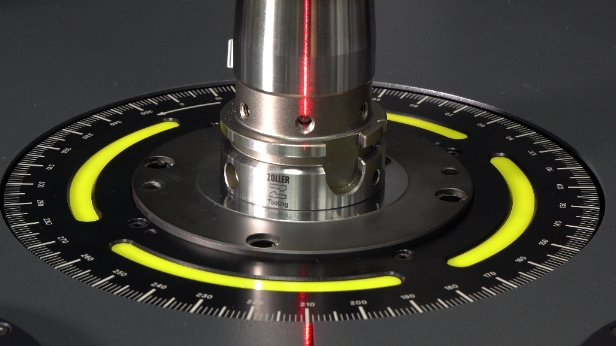

궁극의 정밀도를 위한 회전 중심 설계
공구의 발란싱이 맞지않는 원인은 비대칭 설계와 그에 따른 비대칭적 질량 분포로 인해 발생 합니다. ZOLLER »toolBalancer«는 공구의 발란싱을 측정하고 보정할 때 발란싱 아답터 내부에서 임의로 센터 오프셋을 발생시키고 이에 따른 질량 이동량의 유사 패턴을 분석하여 측정 결과를 산출합니다.
센터 오프셋이 있는 발란싱 아답터는 2점 접점과 가압 유닛으로 설계되었습니다. 이러한 기능은 측정 센서의 감지 신호를 증폭하고 높은 정밀도의 발란싱 측정 결과를 보장합니다.
궁극의 정밀도를 위한 회전 중심 설계
공구의 발란싱이 맞지않는 원인은 비대칭 설계와 그에 따른 비대칭적 질량 분포로 인해 발생 합니다. ZOLLER »toolBalancer«는 공구의 발란싱을 측정하고 보정할 때 발란싱 아답터 내부에서 임의로 센터 오프셋을 발생시키고 이에 따른 질량 이동량의 유사 패턴을 분석하여 측정 결과를 산출합니다.
센터 오프셋이 있는 발란싱 아답터는 2점 접점과 가압 유닛으로 설계되었습니다. 이러한 기능은 측정 센서의 감지 신호를 증폭하고 높은 정밀도의 발란싱 측정 결과를 보장합니다.
ZOLLER는 신뢰할 수 있 는 품질을 대표합니다
100 % made in Germany – 독일의 장인 정신을 지키는 것이 우리의 가장 중요한 목표이며 이를 달성 하기 위해 열심히 노력하고 있습니다. 플레이델스하임에 위치한 본공장의 조립 시설 확장 덕분에 훨씬 더 효율적이고 경제적인 제품 생산이 가능해졌습니다.

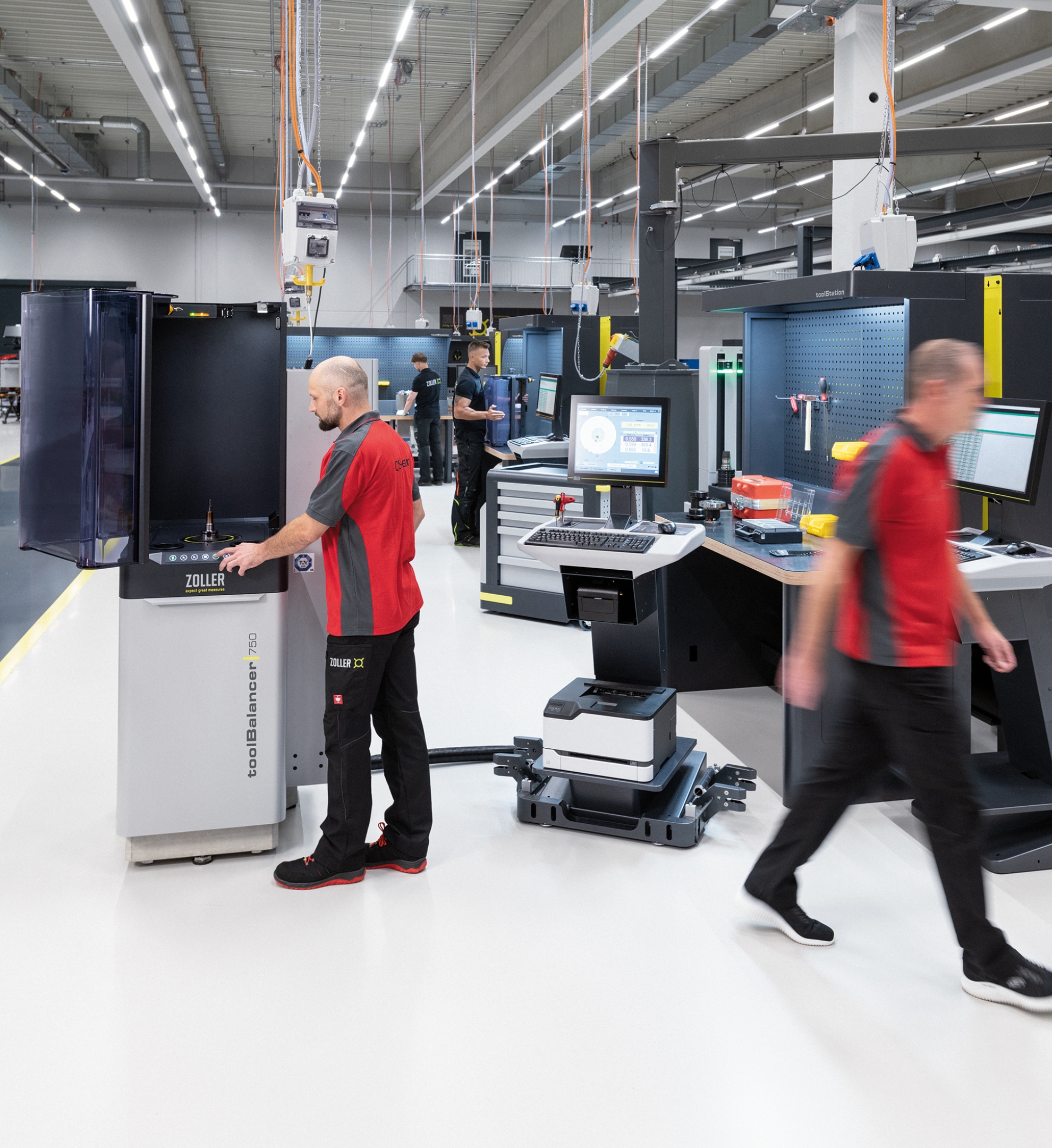

ZOLLER 자체 조립팀 운영 – 특별히 훈련되고 유능한 조립 기술자와 품질 보증 전담 인원으로 구성된 생산팀이 »toolBalancer«가 완벽한 완벽한 상태로 사용자의 생산 현장에 공급될 수 있도록 보장합니다. 모든»toolBalancer«는 내부 검수 조건을 100 % 충족하고 ZOLLER 품질 인증 마크를 부탁한 경우에만 출고 되며 우리는 이렇듯 철저한 내부 검수 절차에 대한 자부심을 가지고 있습니다.
ZOLLER는 신뢰할 수 있 는 품질을 대표합니다
100 % made in Germany – 독일의 장인 정신을 지키는 것이 우리의 가장 중요한 목표이며 이를 달성 하기 위해 열심히 노력하고 있습니다. 플레이델스하임에 위치한 본공장의 조립 시설 확장 덕분에 훨씬 더 효율적이고 경제적인 제품 생산이 가능해졌습니다.
ZOLLER 자체 조립팀 운영 – 특별히 훈련되고 유능한 조립 기술자와 품질 보증 전담 인원으로 구성된 생산팀이 »toolBalancer«가 완벽한 완벽한 상태로 사용자의 생산 현장에 공급될 수 있도록 보장합니다. 모든»toolBalancer«는 내부 검수 조건을 100 % 충족하고 ZOLLER 품질 인증 마크를 부탁한 경우에만 출고 되며 우리는 이렇듯 철저한 내부 검수 절차에 대한 자부심을 가지고 있습니다.
