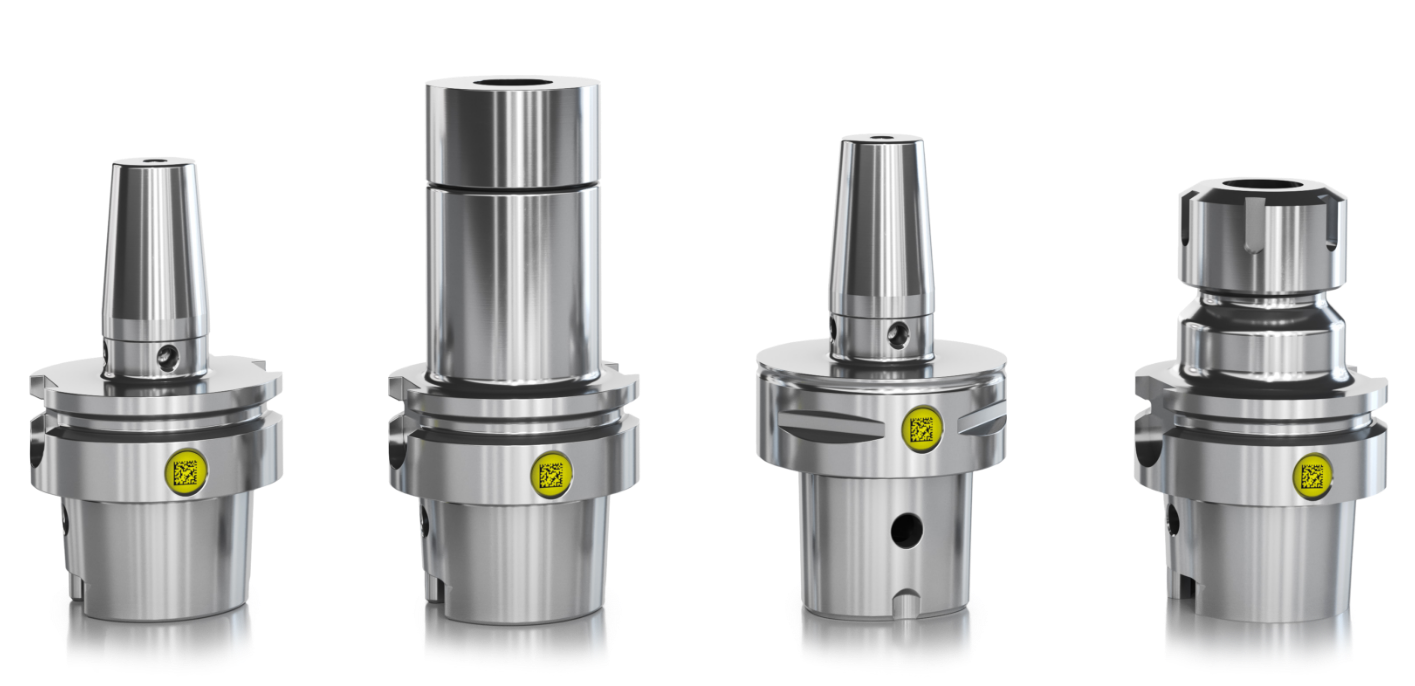

Suporte de ferramenta como interface
perfeito para sua fabricação digital

Nós defendemos soluções inteligentes

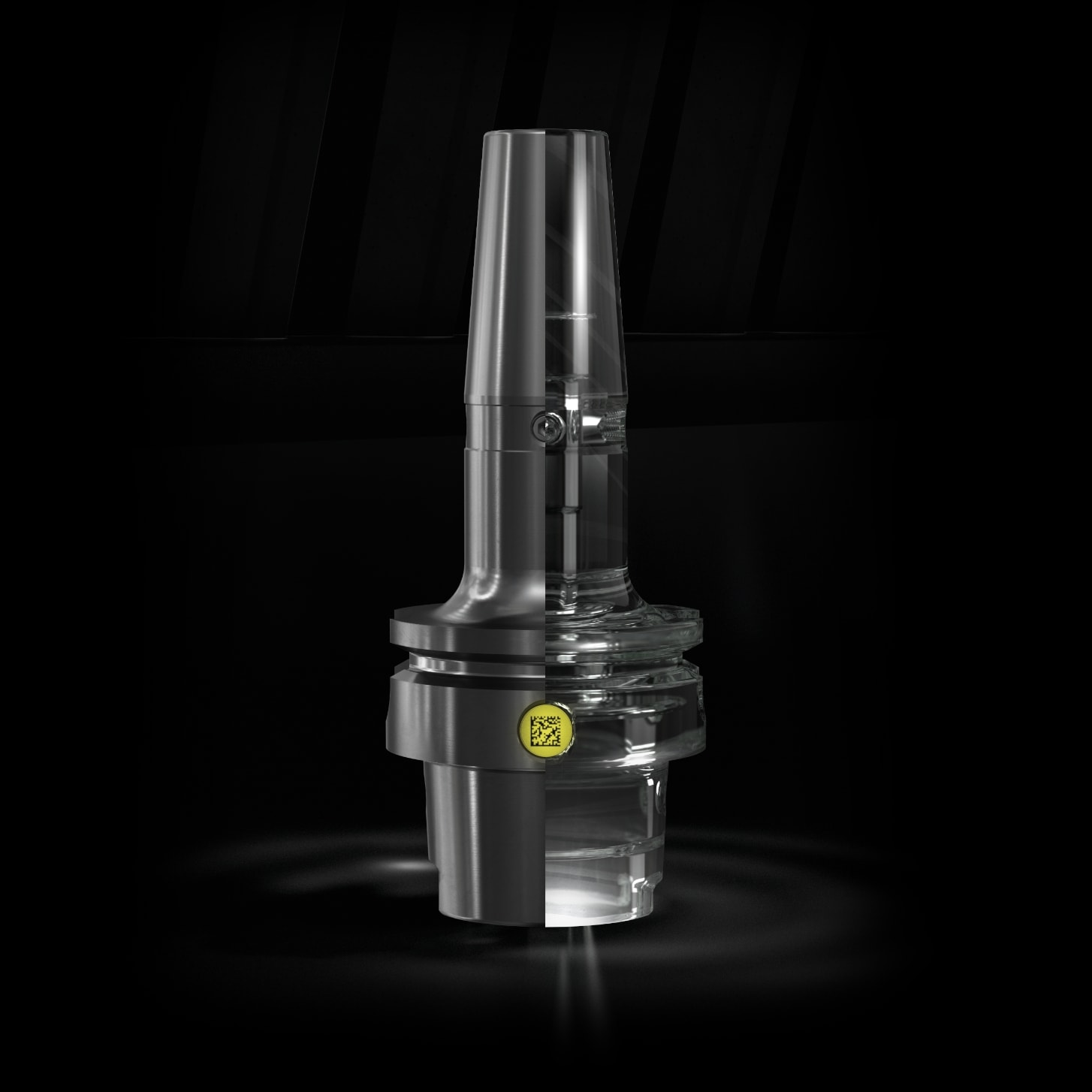

Porta-ferramentas com ZOLLER »idChip«. A seu pedido, fornecemos todos os suportes de ferramentas com chip integrado e código DataMatrix. Desta forma, consegue identificar o seu suporte de ferramenta a qualquer altura, de forma inequívoca e fica a saber tudo: Número de processos de aquecimento, inserções na máquina e muito mais. O processamento das importantes áreas funcionais no porta-ferramentas, como os ressaltos de fixação e as ranhuras da chaveta torneados, garante uma longa duração e máxima precisão no processo de maquinação. Sustentável, econômico: assim é o futuro.

Nós defendemos soluções inteligentes

Porta-ferramentas com ZOLLER »idChip«. A seu pedido, fornecemos todos os suportes de ferramentas com chip integrado e código DataMatrix. Desta forma, consegue identificar o seu suporte de ferramenta a qualquer altura, de forma inequívoca e fica a saber tudo: Número de processos de aquecimento, inserções na máquina e muito mais. O processamento das importantes áreas funcionais no porta-ferramentas, como os ressaltos de fixação e as ranhuras da chaveta torneados, garante uma longa duração e máxima precisão no processo de maquinação. Sustentável, econômico: assim é o futuro.

Processos interligados

Garantia de precisão

Tudo num só lugar

Confiabilidade para
máxima precisão

Orifício para Chip

Quatro roscas

Longa adaptação de retração

Ombro de recolha torneado

Tolerâncias de concentricidade

Equilibrado com precisão

Ranhuras da chaveta fresadas

Superfície de ejeção torneada

»coolTool«

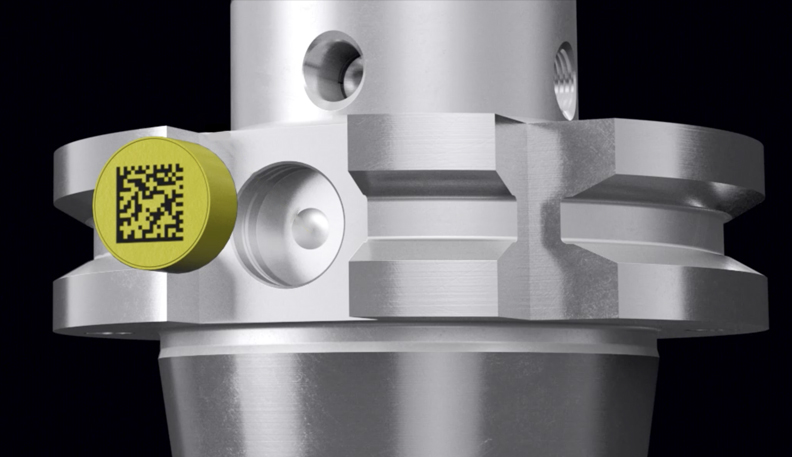

Orifício para Chip

Para aplicação de suportes de dados, como chips RFID ou ZOLLER »idChip« nos porta-ferramentas ZOLLER Tooling. Por padrão em cones de eixo cônico HSK-A, cones de grande abertura SK e cones de eixo poligonal PSC.


ZOLLER »idChip«

Para identificação inequívoca dos seus porta-ferramentas e uma vida útil máxima dos produtos. A seu pedido, também fornecemos os suportes de ferramenta balanceados com chip fixo integrado diretamente na sua fabricação.


Tecnologia de 3 ranhuras

No furo do portaferramentas garante um ajuste de forma com o adesivo para uma conexão segura e fixa.

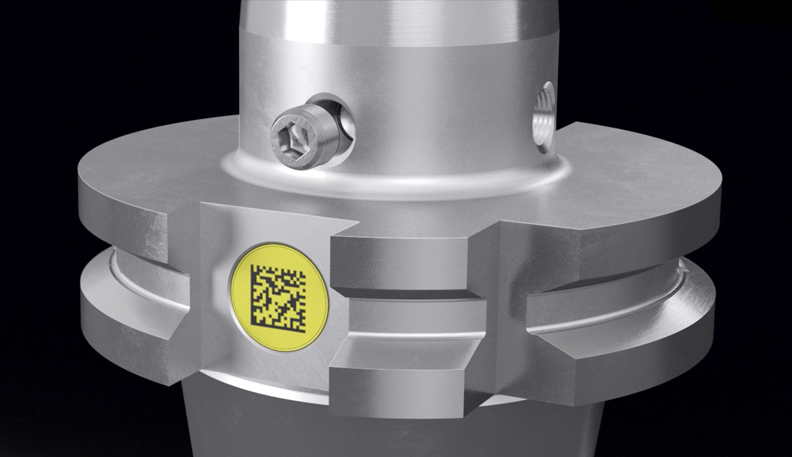

Quatro roscas

Para reajuste do balanceamento posterior de forros retráteis padrão.

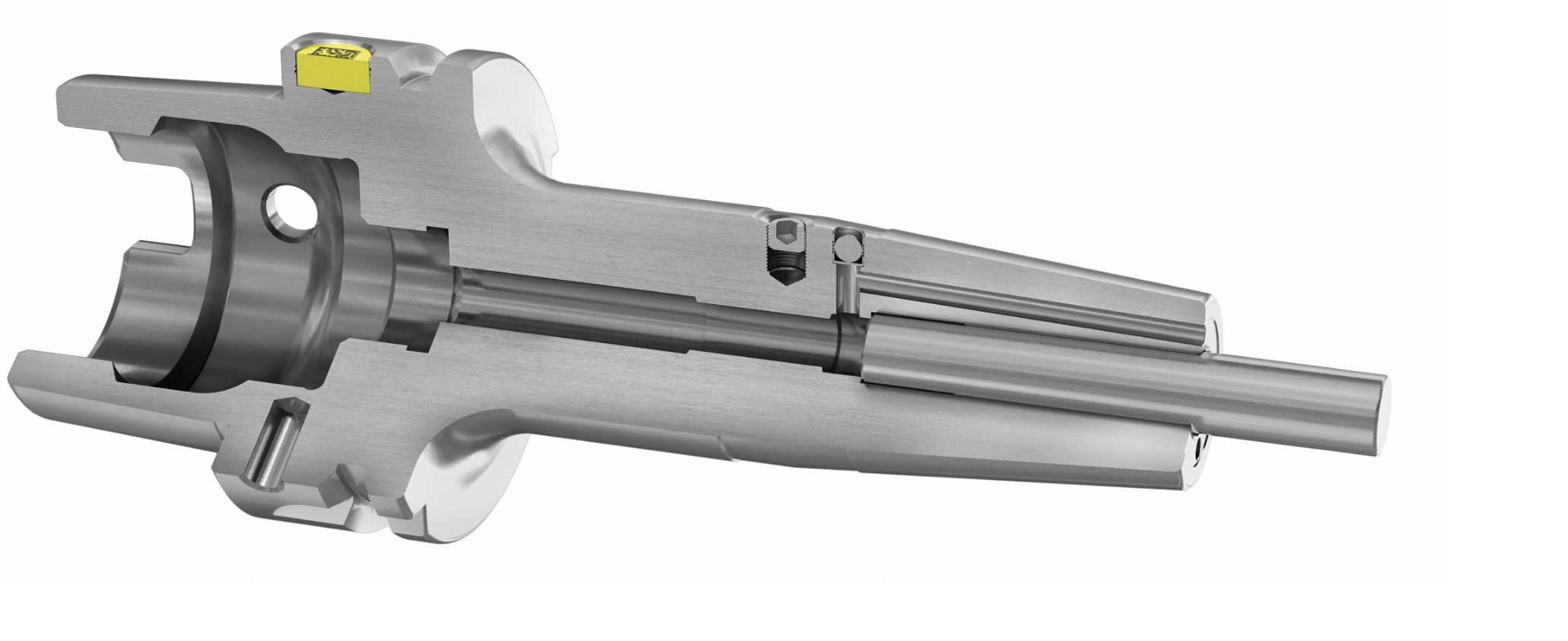

Longa adaptação de retração com raio de inserção

Garante forças de retração máximas graças à fixação da ferramenta a todo o comprimento do eixo.

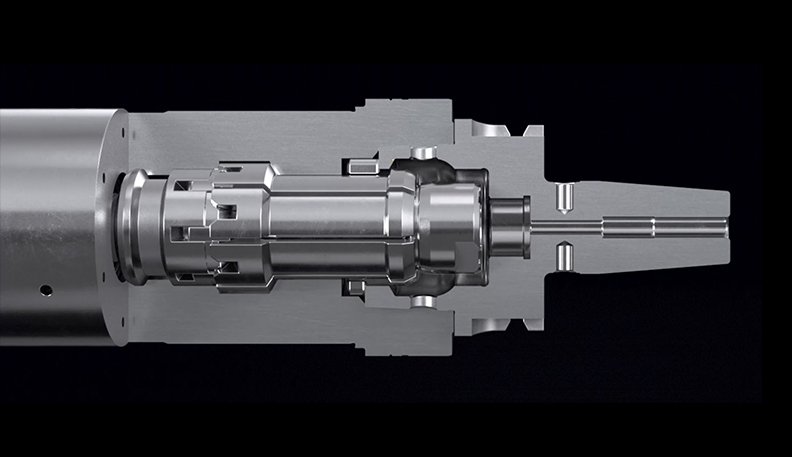

Ombro de recolha torneado

Garante o deslizamento ideal dos segmentos de fixação no ombro de fixação e uma excelente fixação no spindle. Daqui resulta uma concentricidade no ombro de fixação de, no máximo, 10 μm (5 x mais exato que DIN).

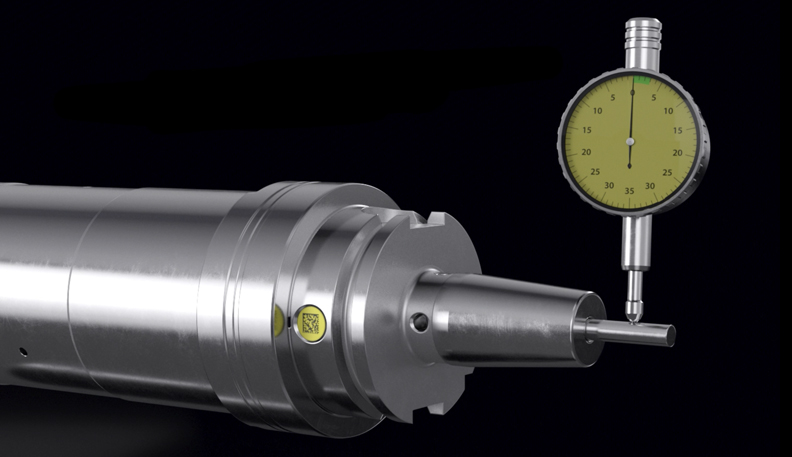

Tolerâncias de concentricidade

Tooling Solutions garantem uma concentricidade < 3 μm.

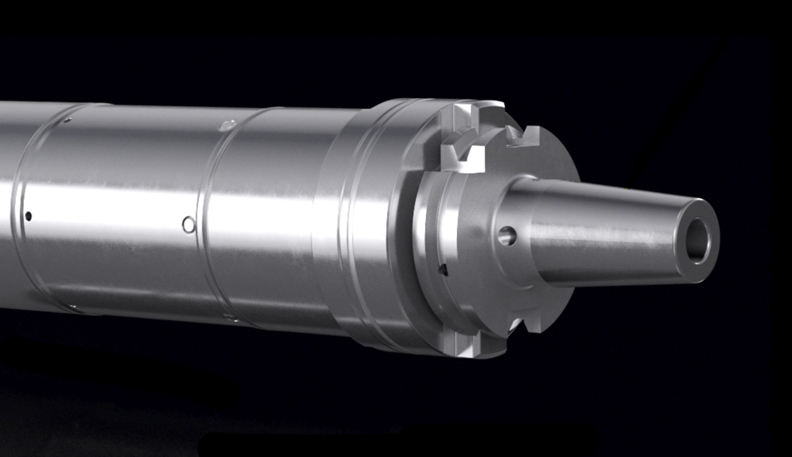

Equilibrado com precisão

Todos os porta-ferramentas ZOLLER Tooling são finamente balanceados – G2,5 a 25.000 rpm ou com balanceamento residual máx. de ≤ 1 gmm. Daqui resulta uma rotação do spindle suave no rolamento durante a maquinação. Assim beneficia de uma maior duração do spindle, uma superfície ideal da peça de trabalho e de uma vida útil mais longa da ferramenta.

Ranhuras da chaveta fresadas

Garantem uma posição 100 % central das ranhuras, um encaixe perfeito no spindle e uma excelente transmissão de torque.

Superfície de ejeção torneada

Garante o desbloqueio seguro do porta-ferramentas HSK durante a troca de ferramenta.

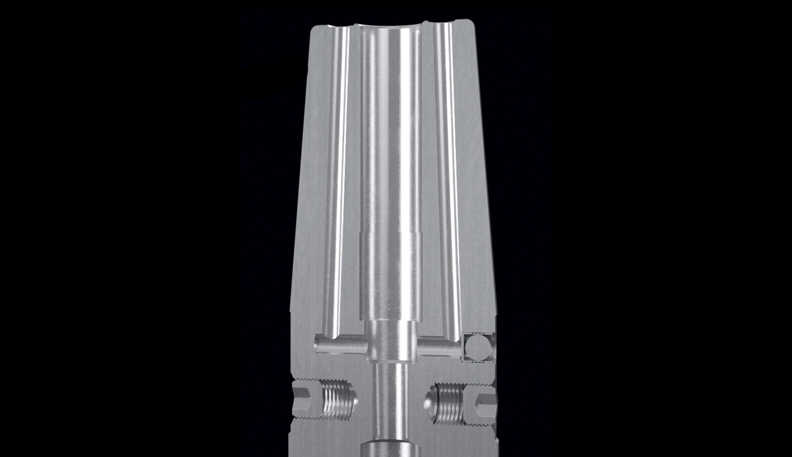

»coolTool«

Para uma perfeita lâmina da ferramenta arrefecida, uma excelente direção das aparas e para evitar acumulações de aparas na lâmina da ferramenta. A colocação inclinada dos orifícios para o refrigerante garante que o refrigerante chegue onde é necessário: à sua lâmina da ferramenta. Desse modo, obtém excelentes resultados de corte e aumenta o tempo útil das suas ferramentas.

Tipicamente ZOLLER – Tudo num só lugar

Ao desenvolver novos produtos, a ZOLLER sempre está um passo á frente e cria soluções para o futuro. Seguimos esse princípio não só nas nossas máquinas de medição. Equipe-se para os requisitos digitais de amanhã e prepare-se para a Smart Factory do futuro, com nossas soluções de ferramentas ZOLLER.

Tipicamente ZOLLER – Tudo num só lugar

Ao desenvolver novos produtos, a ZOLLER sempre está um passo á frente e cria soluções para o futuro. Seguimos esse princípio não só nas nossas máquinas de medição. Equipe-se para os requisitos digitais de amanhã e prepare-se para a Smart Factory do futuro, com nossas soluções de ferramentas ZOLLER.

ZOLLER Solutions para fabricação eficiente

Beneficie-se de nossas ZOLLER Tooling Solutions para seu processo de fabricação eficaz. Oferecemos uma gama completa de sistemas de retenção de ferramentas potentes e de alta precisão para suas tarefas de usinagem. As ZOLLER Tooling Solutions também formam a interface perfeita para sua fabricação digital.

ZOLLER Solutions para fabricação eficiente

Beneficie-se de nossas ZOLLER Tooling Solutions para seu processo de fabricação eficaz. Oferecemos uma gama completa de sistemas de retenção de ferramentas potentes e de alta precisão para suas tarefas de usinagem. As ZOLLER Tooling Solutions também formam a interface perfeita para sua fabricação digital.

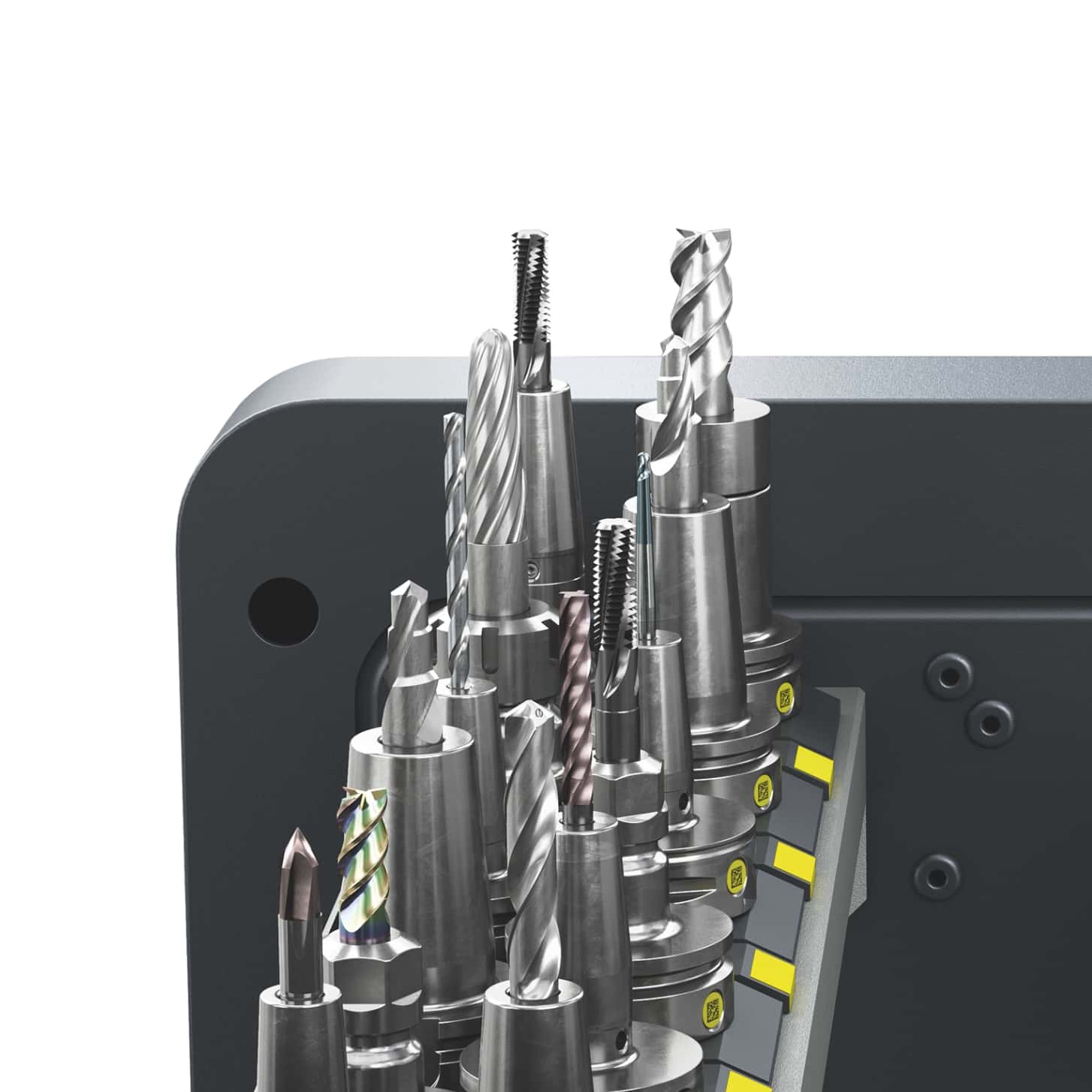

Agora, é a sua vez – Aproveite!

Na nossa loja online, está agora ao seu dispor toda a gama de sistemas de fixação de ferramentas. Encontre o porta-ferramentas perfeito de forma simples, rápida e cómoda e utilize já o gêmeo digital aí disponível no seu CAM e sistema de gestão de ferramentas.

Agora, é a sua vez – Aproveite!

Na nossa loja online, está agora ao seu dispor toda a gama de sistemas de fixação de ferramentas. Encontre o porta-ferramentas perfeito de forma simples, rápida e cómoda e utilize já o gêmeo digital aí disponível no seu CAM e sistema de gestão de ferramentas.
