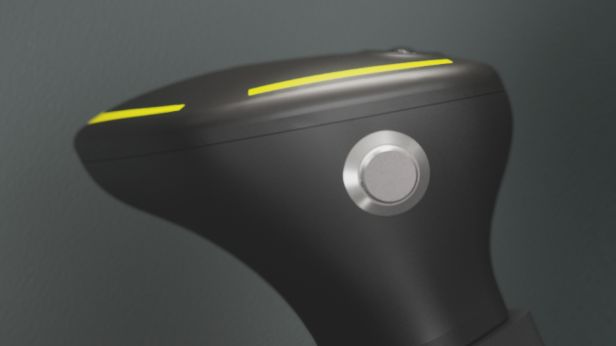

Ergonomischer Einhand­bediengriff »eQ« (ergonomic and quick) – um die Messachsen in X-, Y- und Z‑Richtung spielend leicht auf die richtige Position zu verfahren. Der Button mit dem Solutions- Symbol lässt sich mit weiteren praktischen Funktionen individuell konfigurieren, wodurch die Bedienung noch einfacher und komfortabler wird.

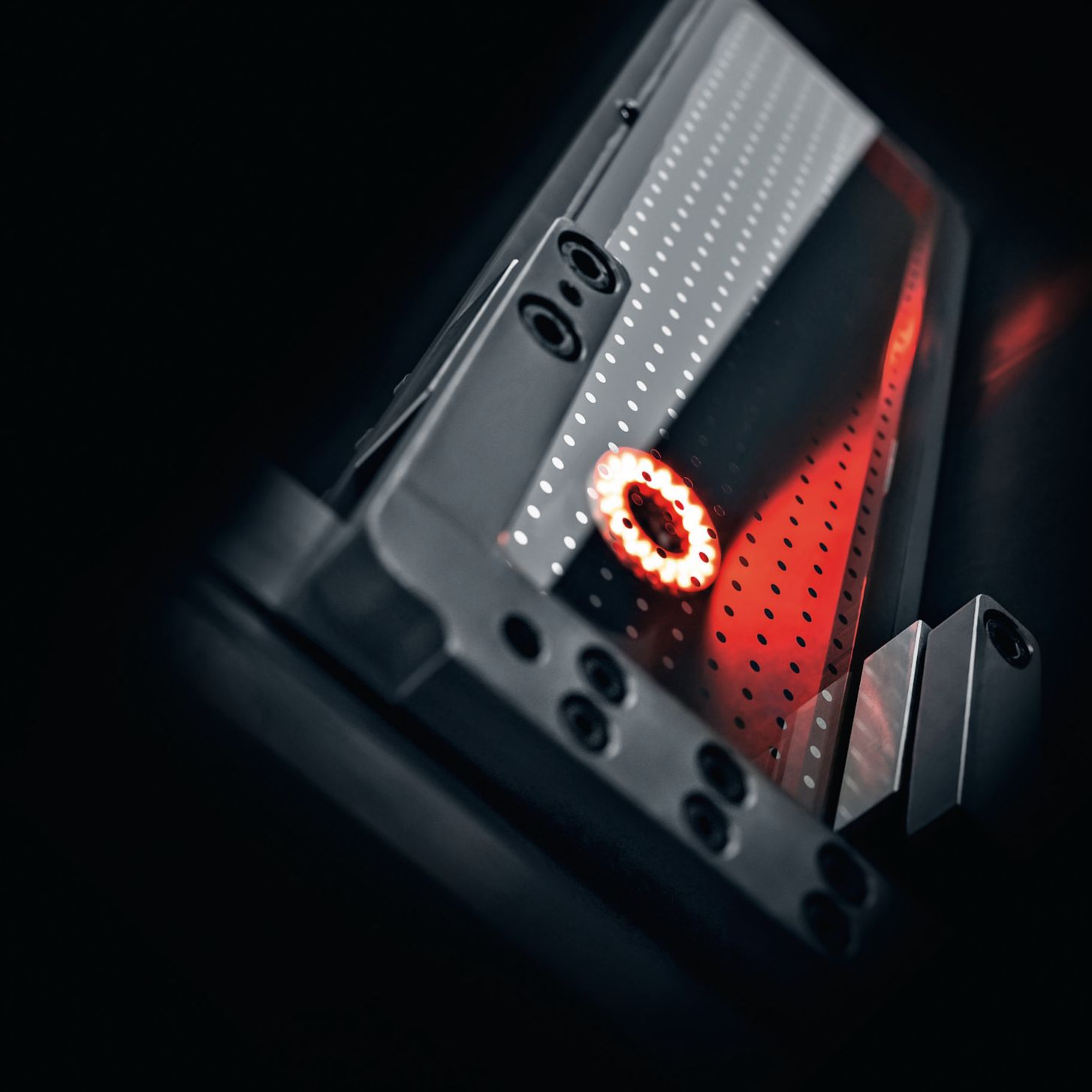

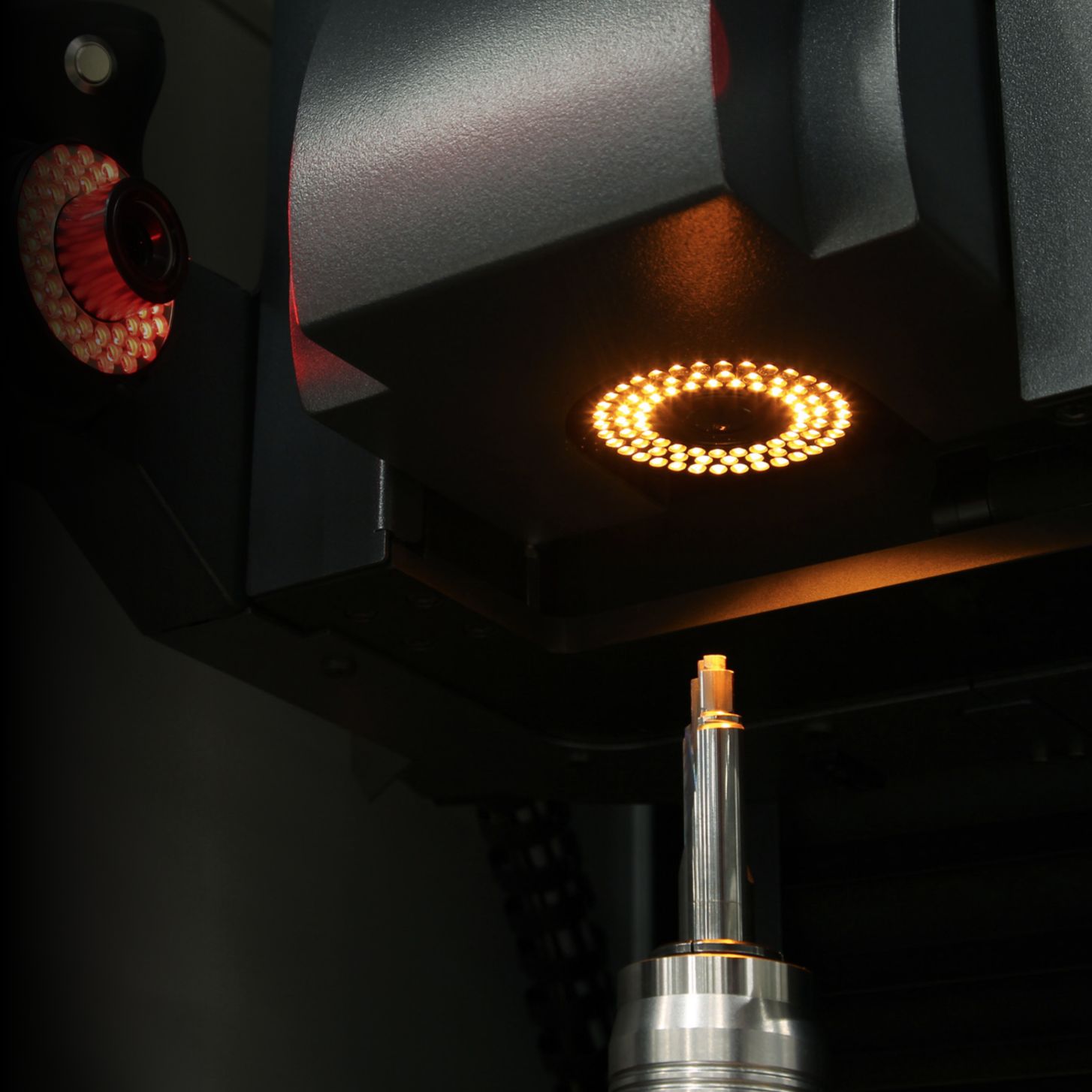

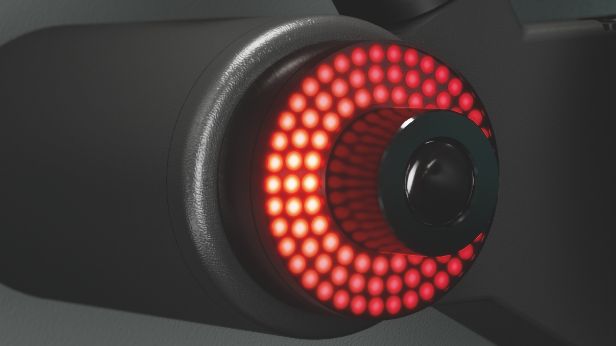

Durchlichtkamera mit Multi-LED-Beleuchtung – ermöglicht mit hochwertiger, verzeichnungsarmer Optik und telezentrischem Durchlicht das μm-genaue Vermessen von Schneiden­konturen sowie der Stufengeometrie im Schattenriss mit bis zu 5 Mpx. Die Kamera verfügt über eine hohe Bildwieder­holrate für schnellen Fokus und Konturaufnahme aus der Werkzeugrotation. Das Multi-LED-Ringlicht sorgt für eine lichtstarke und kontrastreiche Ausleuchtung der Schneiden­inspektion im Auflicht.

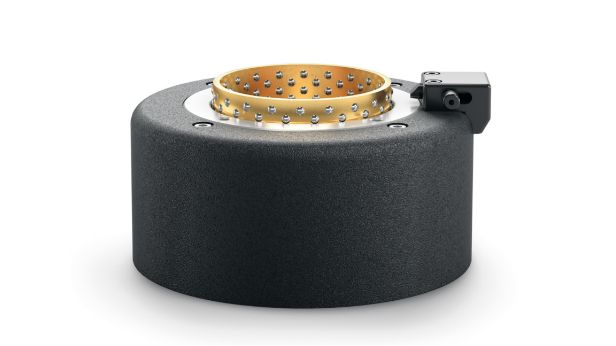

Hochgenauigkeitsspindel »ace« – garantiert μm-genaues Aufnehmen und Spannen von Werkzeugen und Aufnahmen aller Art. Eine Adaption an viele Werkzeughaltersysteme ist durch das universelle Vorsatzhalter-Wechselsystem gewährleistet. Der CNC-Antrieb mit Autofokus und präzisem Winkelmesssystem bietet ein automatisches Fokussieren der Werkzeugschneide und die Aufnahme der Wirkkontur.

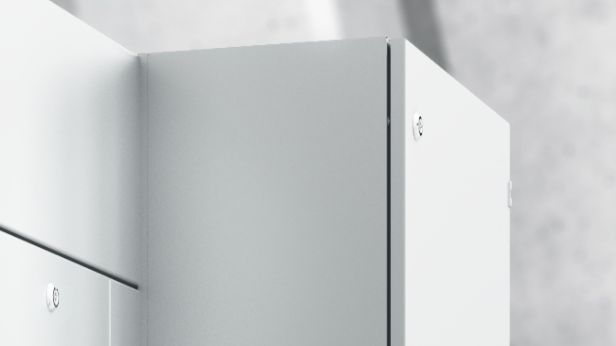

Schaltschrank – mit aktiver Belüftung ausgeführt. Alle notwendigen Elektronikkomponenten sind sorgfältig und sicher für einen störungsfreien Betrieb verbaut. Die Position des Schaltschranks ermöglicht beste Zugänglichkeit bei Wartungs- und Servicearbeiten.

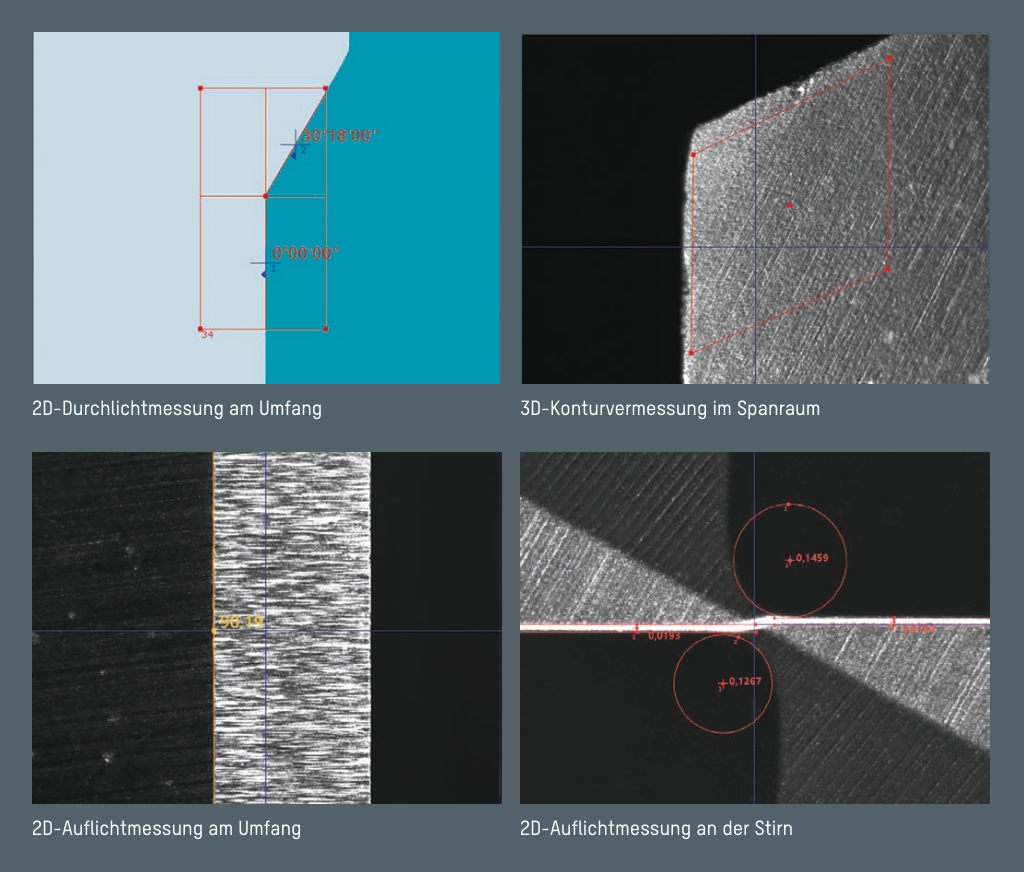

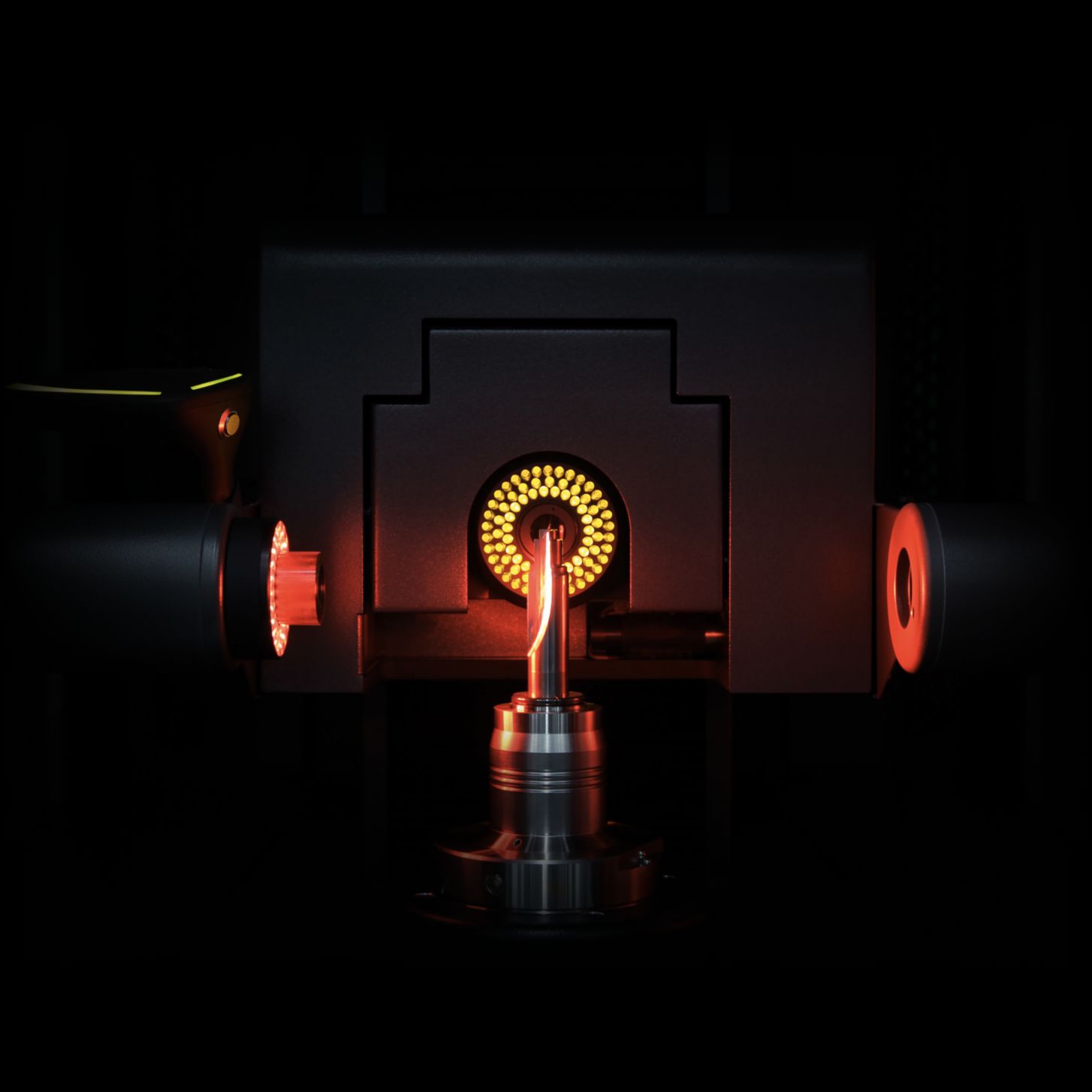

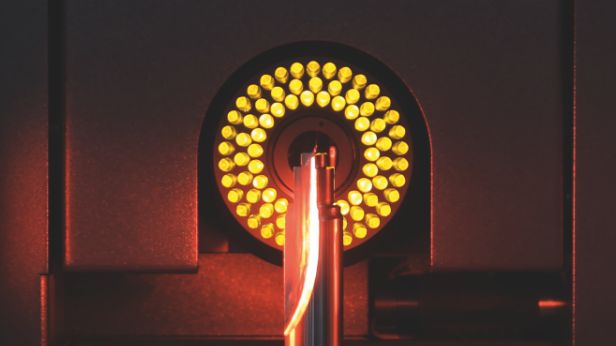

Auflichtkamera mit Multi-LED-Segment-Beleuchtung und CNC-Schwenkeinrichtung – zur Inspektion und automatischen Messung von Werkzeuggeometrien am Umfang, im Spanraum und an der Stirn. Einfach die Sollparameter im Messprogrammdialog eingeben und jede Messgröße wird automatisch gemessen und protokolliert: Spanwinkel, Freiwinkel, Nutkontur, Fasenbreite und viele weitere Geometrien. Die in acht Bereiche segmentierten Hochleistungs-LEDs werden automatisch vom Messsystem gesteuert und gewährleisten durch die automatische Intensitäts­regelung eine optimale Ausleuchtung der Oberfläche – für hohe Präzision und Wiederholgenauigkeit.

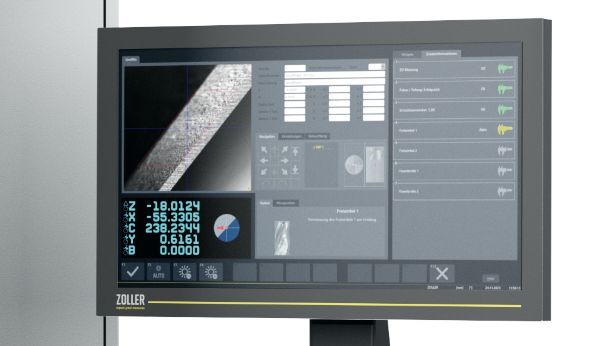

Software »pilot 4.0« – ist selbsterklärend, übersichtlich und ermöglicht der Bedienerin und dem Bediener prozesssichere Messungen. Sie bietet auf allen ZOLLER-Systemen eine einheitliche Benutzeroberfläche – bis hin zu ZOLLER TMS Tool Management Solutions. Der individuelle Aufbau der Software erlaubt hierbei schnell umsetzbare kunden­spezifische Anpassungen.

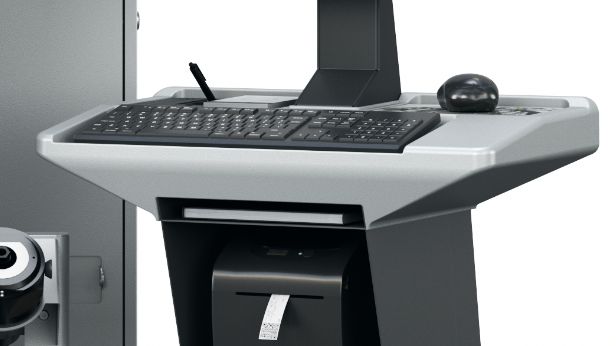

Bedieneinheit »cockpit« – bietet der Bedienerin und dem Bediener Ergonomie und Komfort durch individuelle Verstellmöglichkeiten. Das »cockpit« lässt sich in seiner Höhe und Position verstellen und der 24" TFT-Farbmonitor kann des Weiteren geneigt werden.

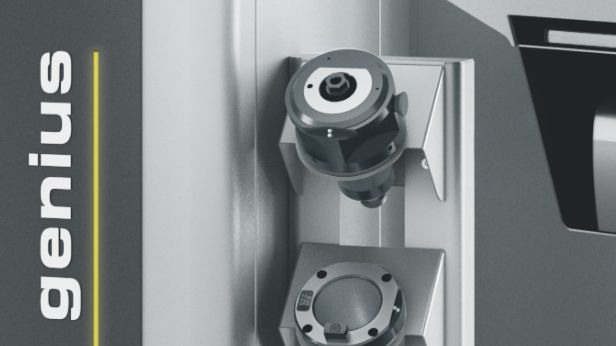

Ablagemöglichkeiten – für Vorsatzhalter und Zwischen­büchsen finden sich in den integrierten Ablagen: für Zwischenbüchsen im Innenraum und für Vorsatzhalter seitlich angebracht. So haben Sie Ihr Zubehör stets griffbereit zur Hand.
