Software
»genius«

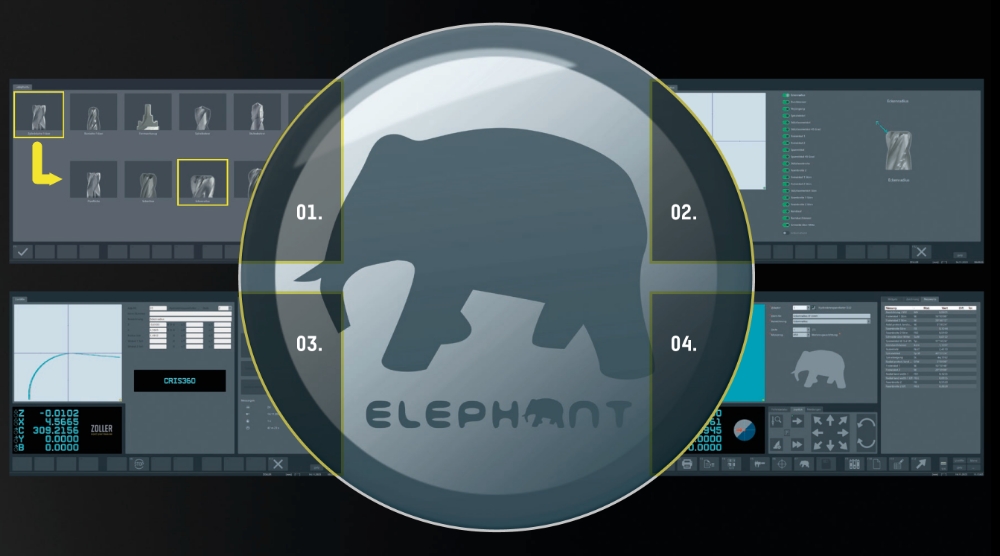

»elephant 2.0« – extrem einfach zu bedienen
01. Auswahl Werkzeugtyp bspw. Schaftfräser > Schaftfräser mit Eckradius
02. Auswahl der gewünschten Parameter
03. Aktive Messung bspw. Wirkkontur Eckradius
04. Messergebnisse (19 Stück, vollautomatisch gemessen und ohne Dateneingabe/Programmierung)

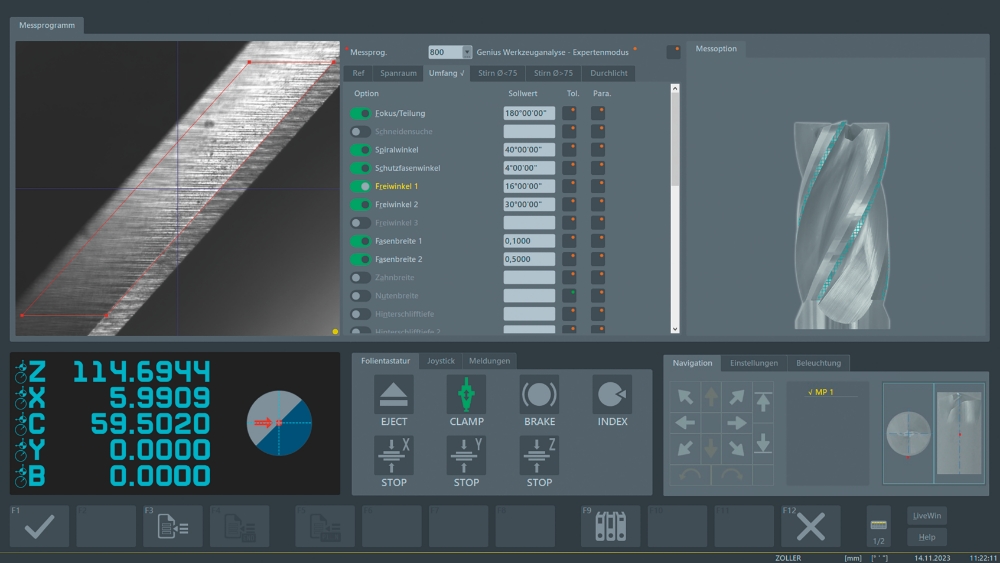

»expert« – intelligent, einfach, genial
»expert« ist der Spezialist für Messungen an Präzisionswerkzeugen – basierend auf der ZOLLER-Software »pilot 4.0«. Die intelligente Software generiert aus den gewählten Parametern den optimalen Messablauf. Vollautomatisch, reproduzierbar und mit fotorealer Parameterauswahl. Über Checkboxen können die zu messenden Parameter spielend leicht, schnell und werkzeugspezifisch für den Messprogrammablauf ausgewählt werden. Einfach die zu vermessenden Parameter auswählen und bestätigen – schon startet der Messablauf.
Wegweisende Effizienz für Ihre Schleiferei
Die größten Effizienzpotenziale liegen außerhalb der Schleifmaschine: ZOLLER Solutions stehen für Ihre Zukunft – wir machen Sie erfolgreicher. Denn wer schneller und effizienter fertigt, wirtschaftet ökonomischer, um in die Zukunft investieren zu können. Wenn wirtschaftlicher Fortschritt Ihr Ziel ist, dann ist ZOLLER Ihr Partner.
Softwarefunktionen
Für maximale Leistung

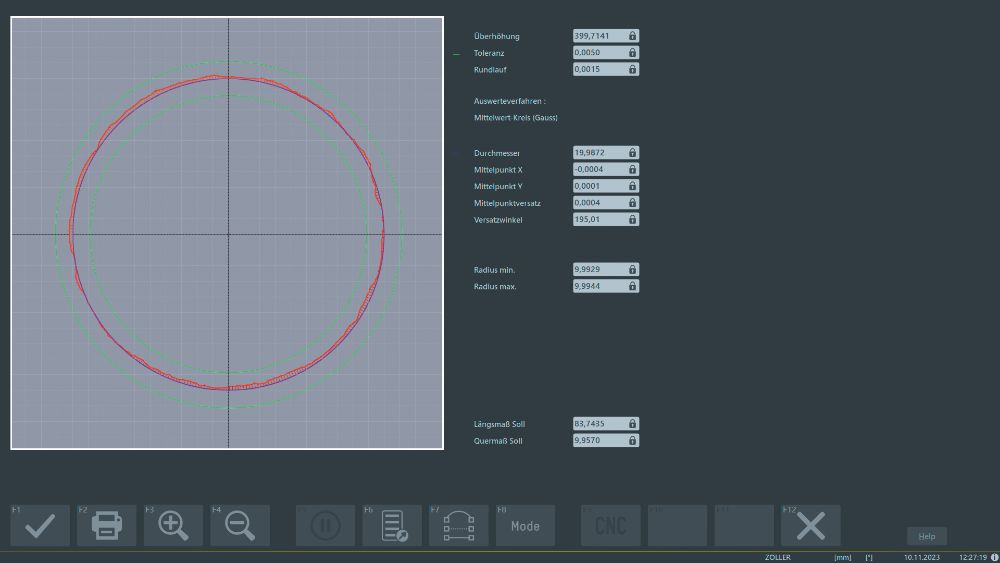

Rundlaufprüfung 360°
Um den Rundlauf an kreisförmigen Flächen (z. B. Werkzeugschaft) automatisch zu ermitteln und den gesamten Konturverlauf grafisch auszuwerten.

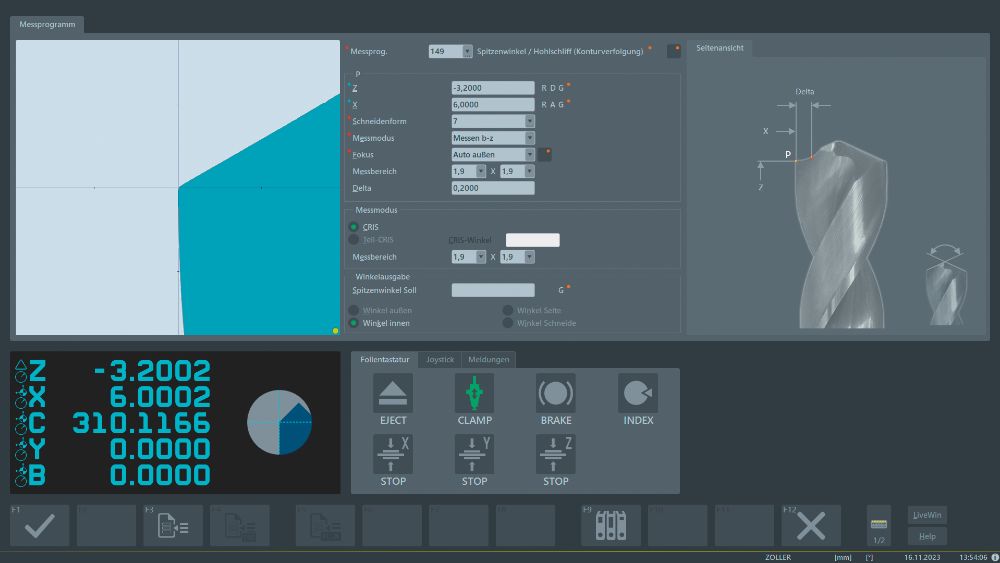

Spitzenwinkel mit Hohlschliff
Wird an Bohrwerkzeugen sowie an hohlgeschliffenen Werkzeugschneiden vom Startpunkt (Außendurchmesser) bis zur Werkzeugspitze oder dem definierten Endpunkt durch Konturverfolgung ermittelt.

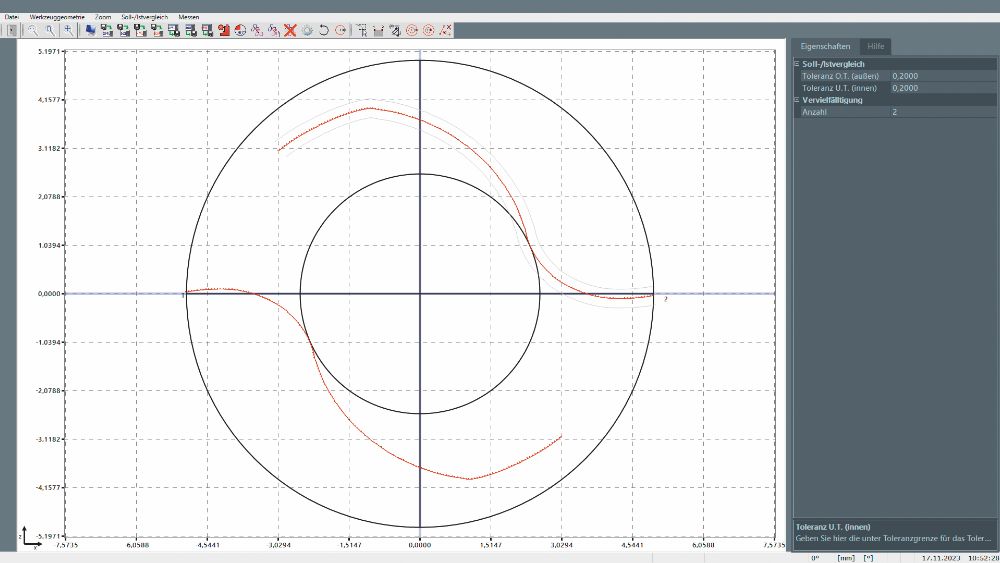

Nut-Spanraumscan
Scannt automatisch und berührungslos die Nut-/Spanraumkontur und stellt diese grafisch dar.

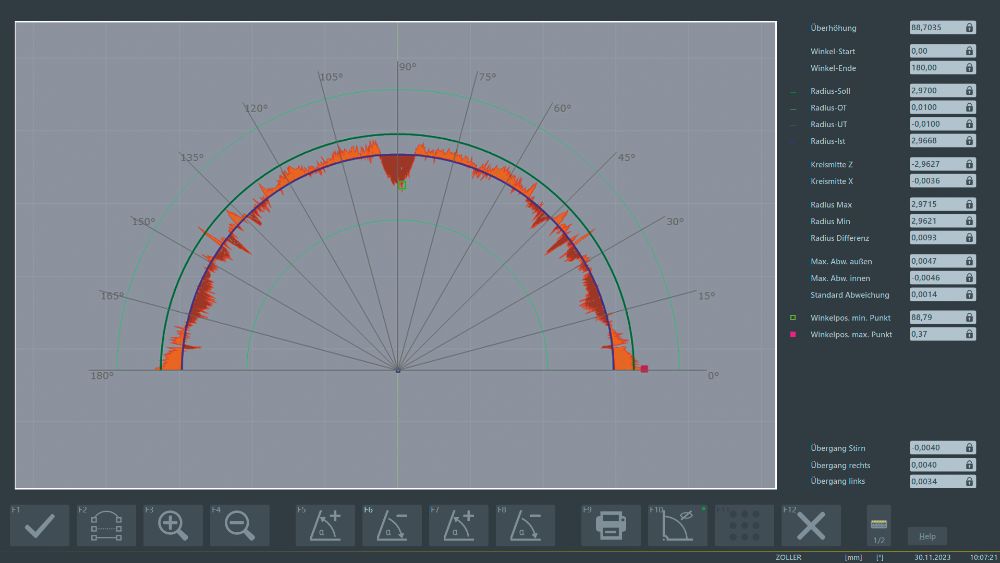

Radiuskontur »contur« mit Grafik
Zur automatischen Ermittlung konkaver und konvexer Radien an der Außenkontur von Werkzeugen inklusive einstellbaren Winkelsektoren mit grafischer Auswertung.

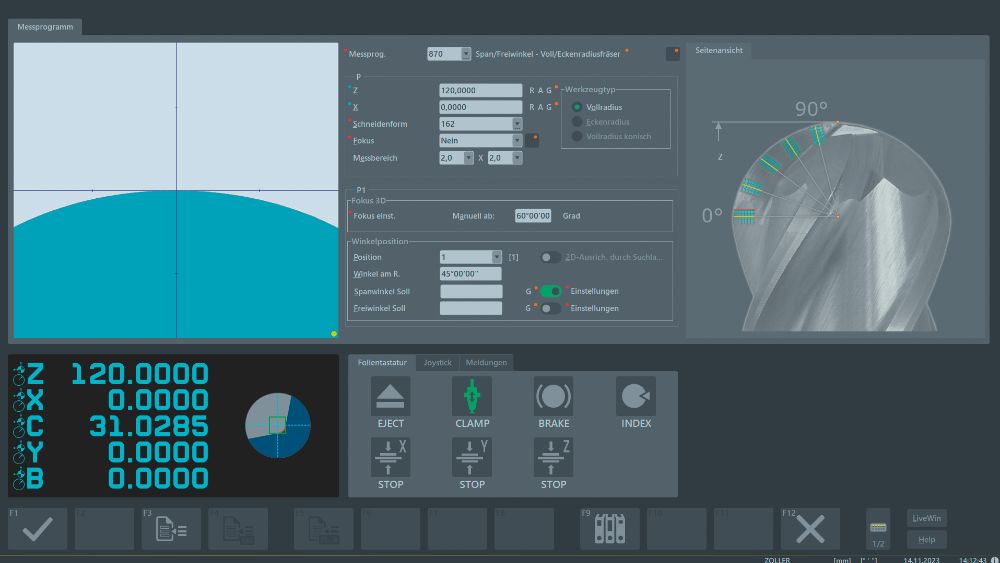

Spanwinkel an Radiusfräsern
Ermittelt im Radiussegment den Spanwinkel unter den vorgegebenen Winkeln. Geeignet für Gesenk-, Eck- und Vollradiusfräser.

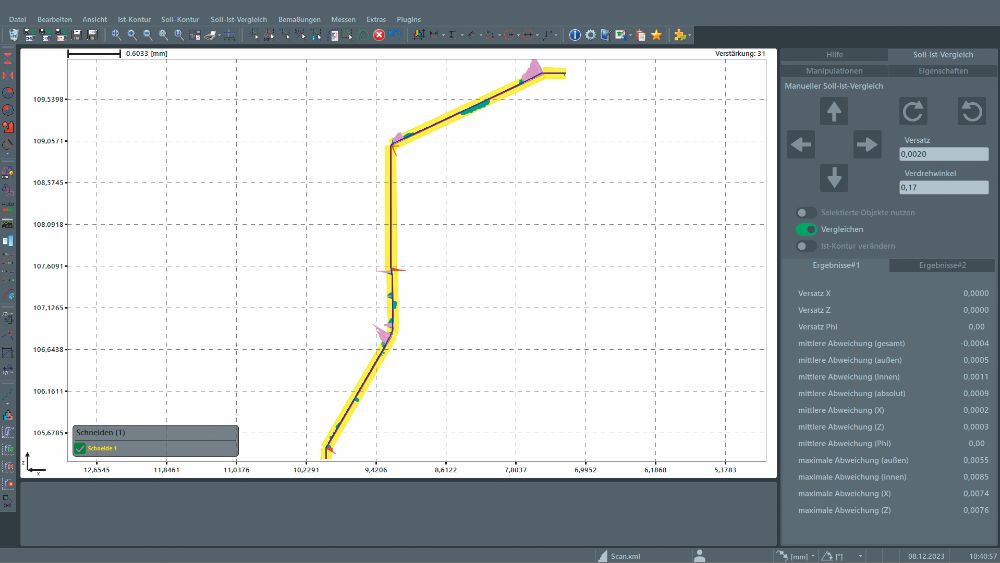

Konturverlaufsmessung »lasso«
Um beliebige Werkzeug- und Werkstückkonturen zu scannen und einen Soll-Ist-Vergleich oder eine Bemaßung der Kontur durchzuführen.

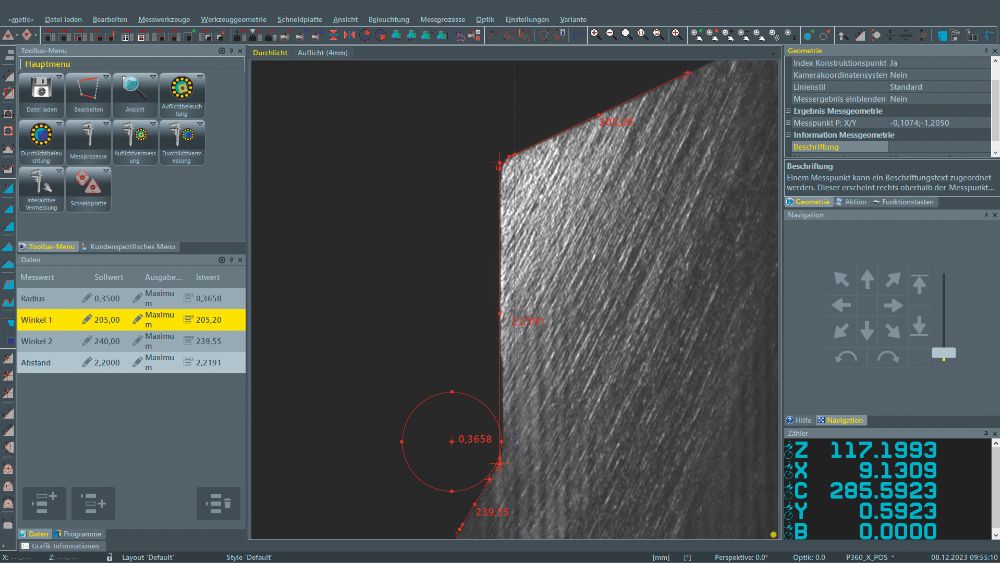

Werkzeuganalyse »metis«
Vermisst und dokumentiert beliebige Konturen, Radien, Winkel, Abstände und Defekte (Verschleiß) im Auflicht.

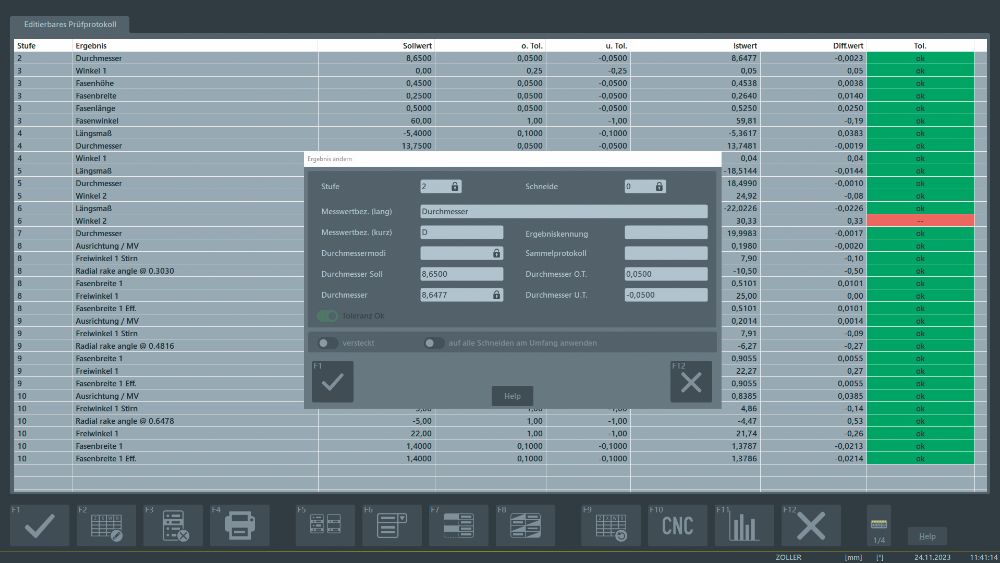

Editierbares Prüfprotokoll »apus«
Um alle Messergebnisse inklusive Bezeichnungen, Sollwerten, Toleranzen uvm. tabellarisch und flexibel im Layout darstellen zu können.

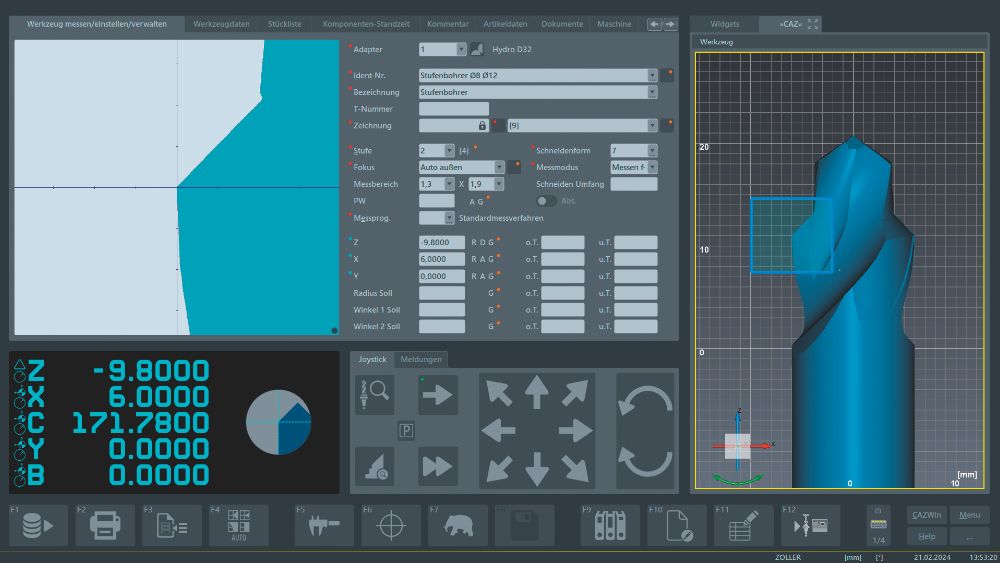

ZOLLER »caz«
Das virtuelle Messgerät für den PC-Arbeitsplatz zur externen Anlage des Prüf- und Messablaufes inkl. Messprogrammen, Sollwerten und Toleranzen anhand des 3D-Modells vom Werkzeug noch vor dessen Fertigung.

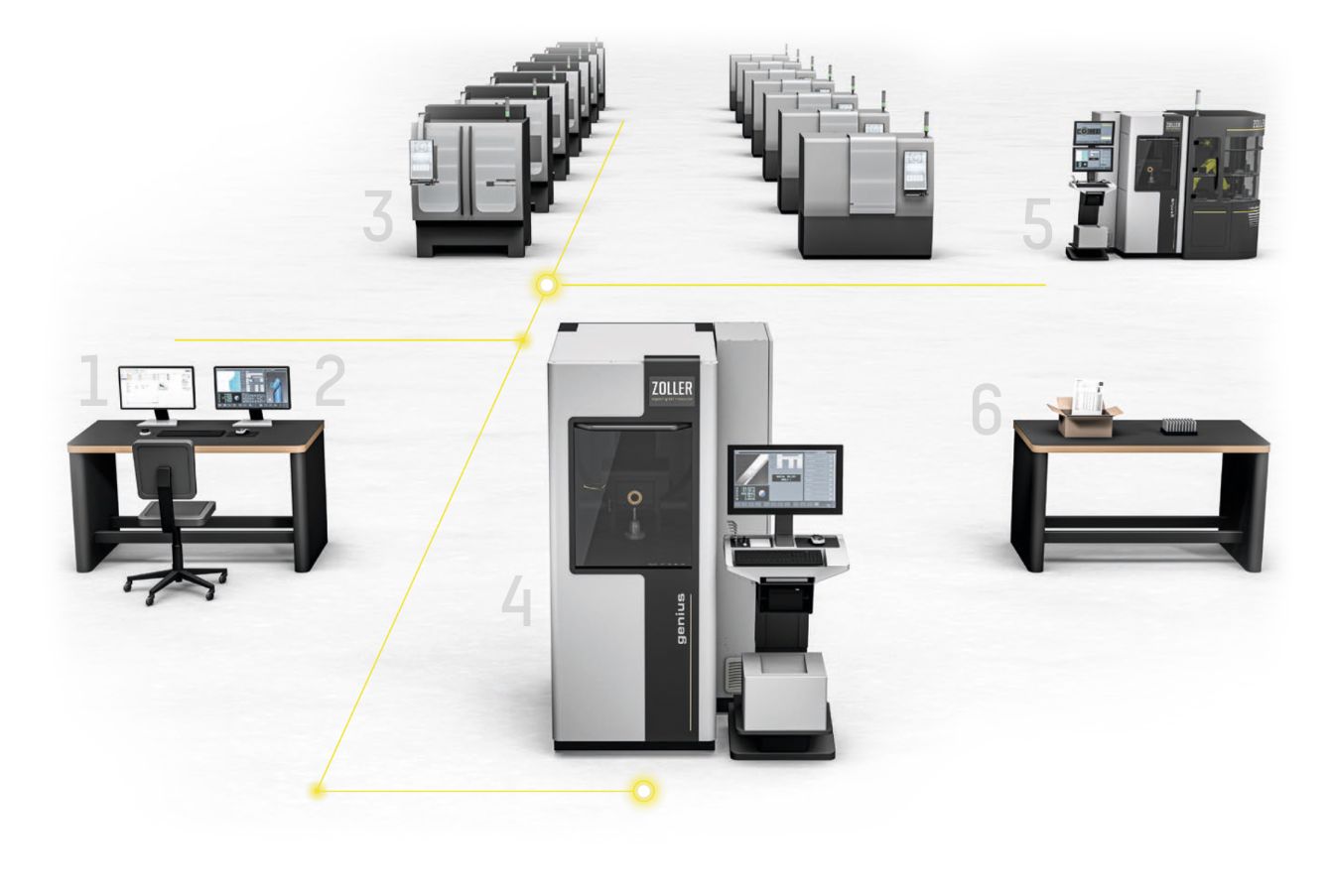

Prozessoptimierung – μm-genau vernetzt

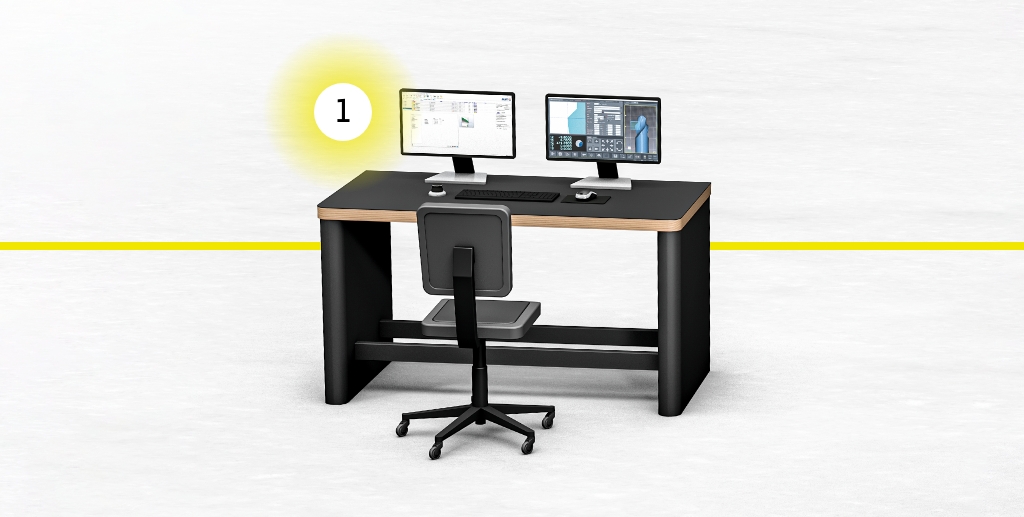

Definition
Erstellung des Messablaufs

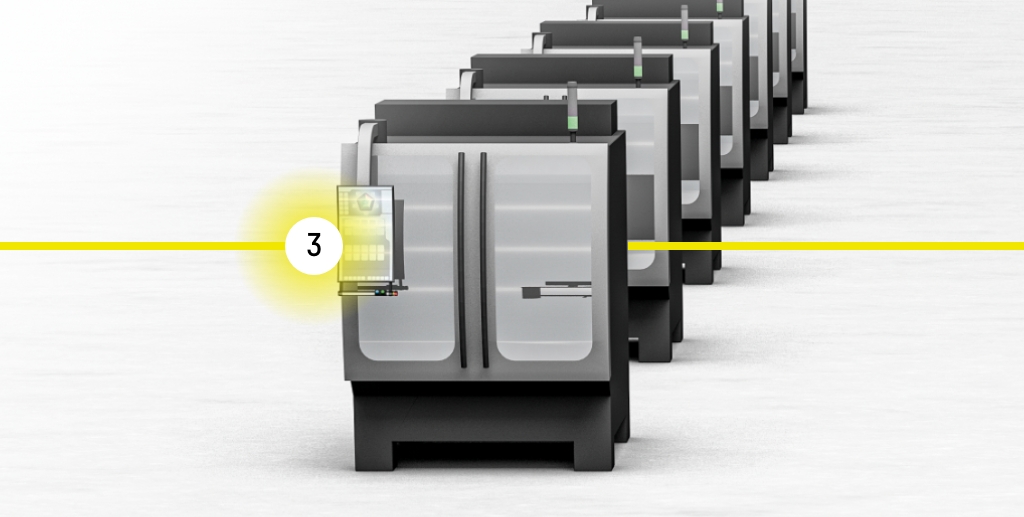

Schleifen

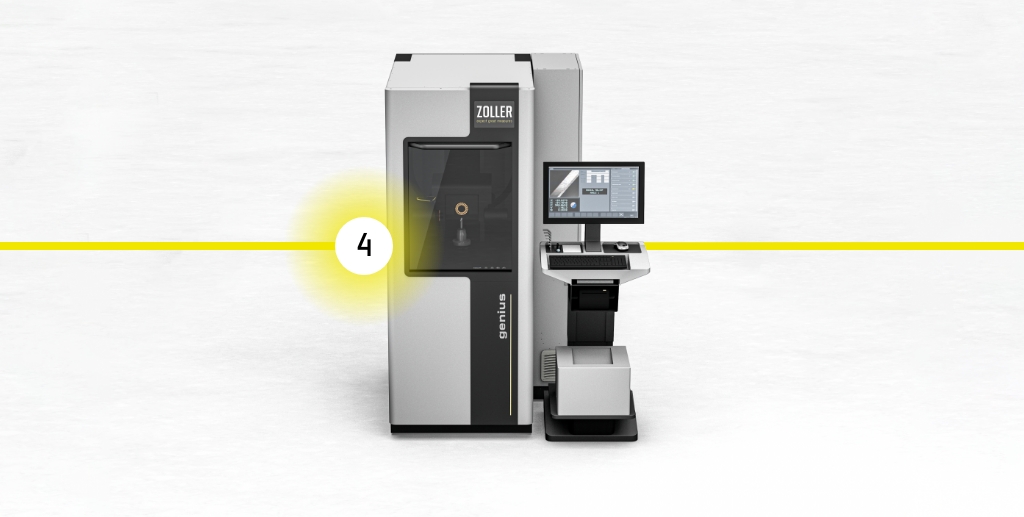

Werkzeugvermessung

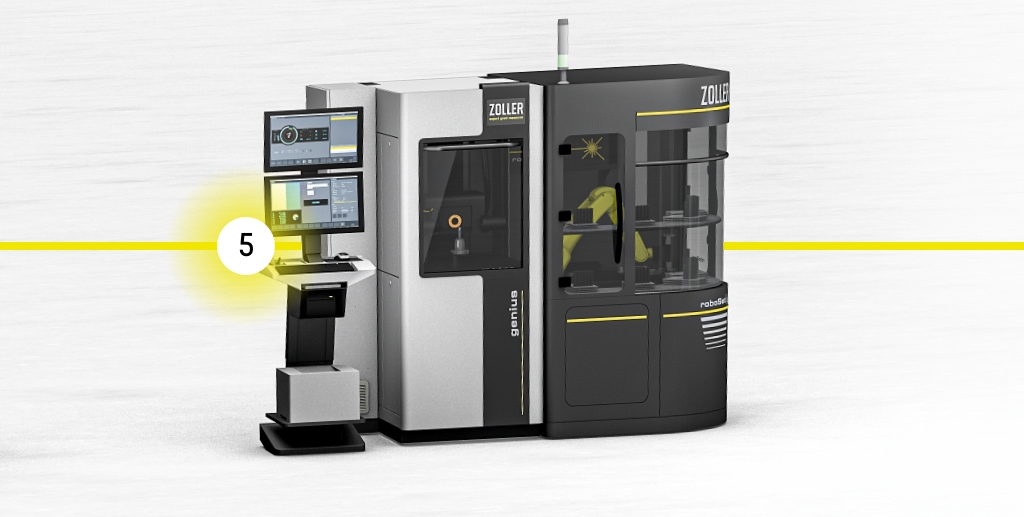

Serienfertigung
Auslieferung
