pomBasic

Der Generalist für Werkzeuge ab 3 Millimeter Durchmesser

Kompakt und unverzichtbar

»pomBasic« ist das industrietaugliche prozessorientierte Prüfgerät für Werkzeugfertigung, Endkontrolle und den schnellen Check am Wareneingang.

Kompakt und unverzichtbar

»pomBasic« ist das industrietaugliche prozessorientierte Prüfgerät für Werkzeugfertigung, Endkontrolle und den schnellen Check am Wareneingang.

Hohe Zeiteffizienz durch Software-Makros

Minimaler Servicebedarf dank robustem Aufbau

Einsatzbereich: direkt neben der CNC-Maschine

Prozessorientiert messen

24“ TFT-Farbmonitor

»pomBasic«

Kamerasystem mit Zoom‑Makroobjektiv

Schwenktisch

Diffusor weiß

24“ TFT-Farbmonitor

Großes Werkzeugbild und komfortable Bedienung der Software »pomSoft«.

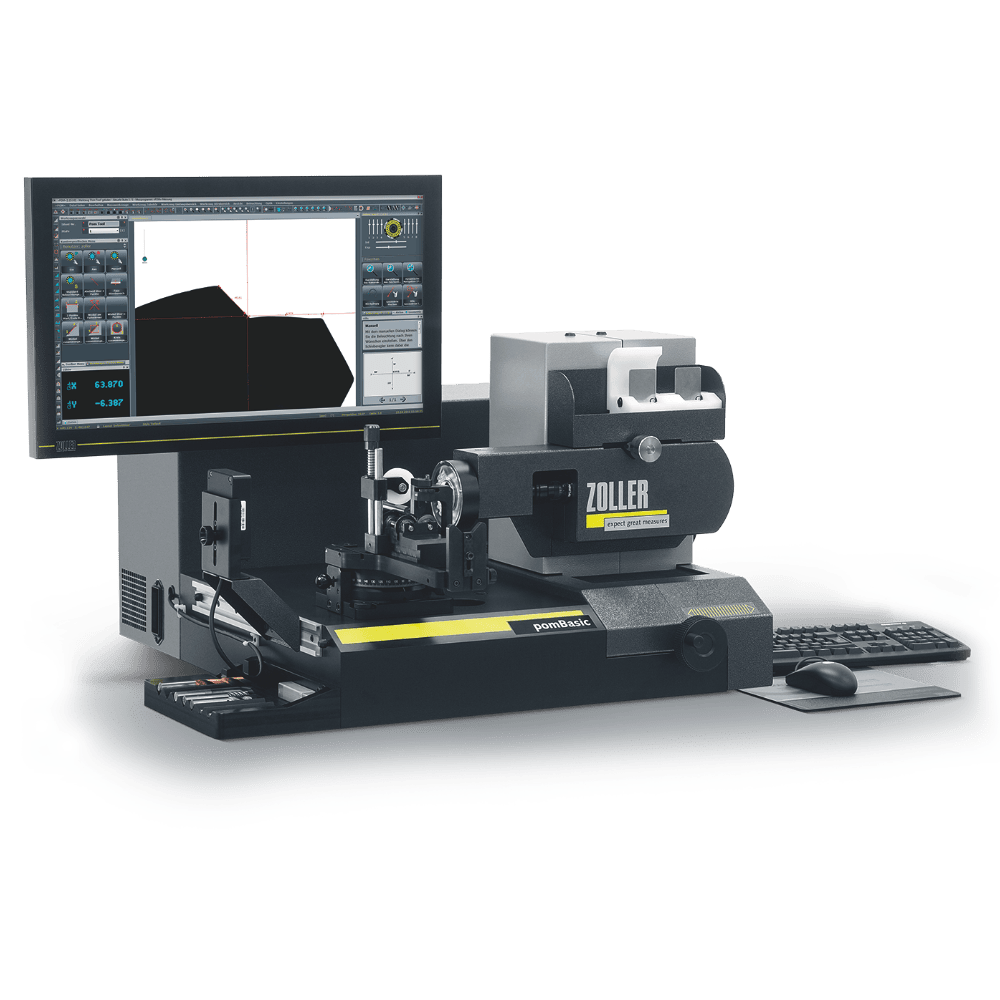

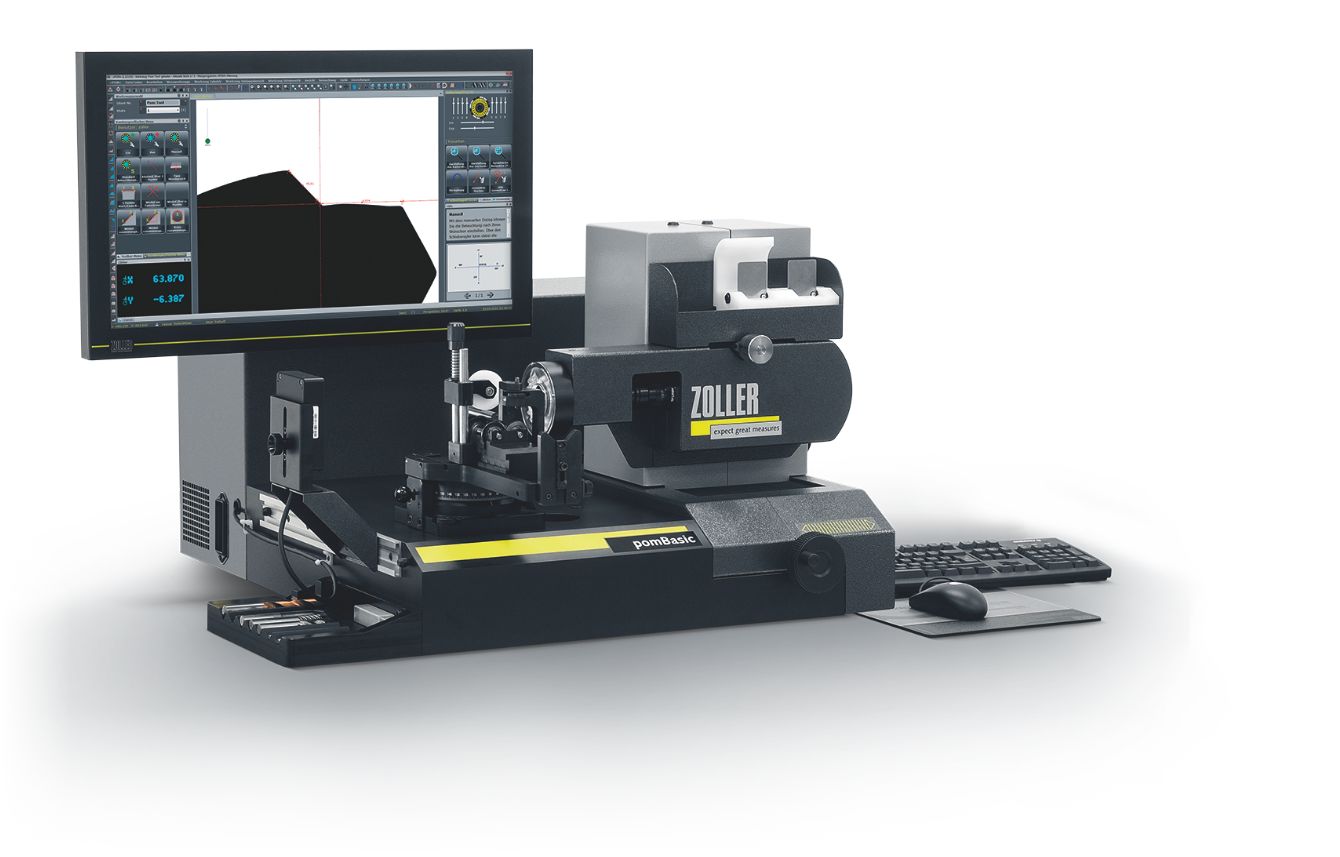

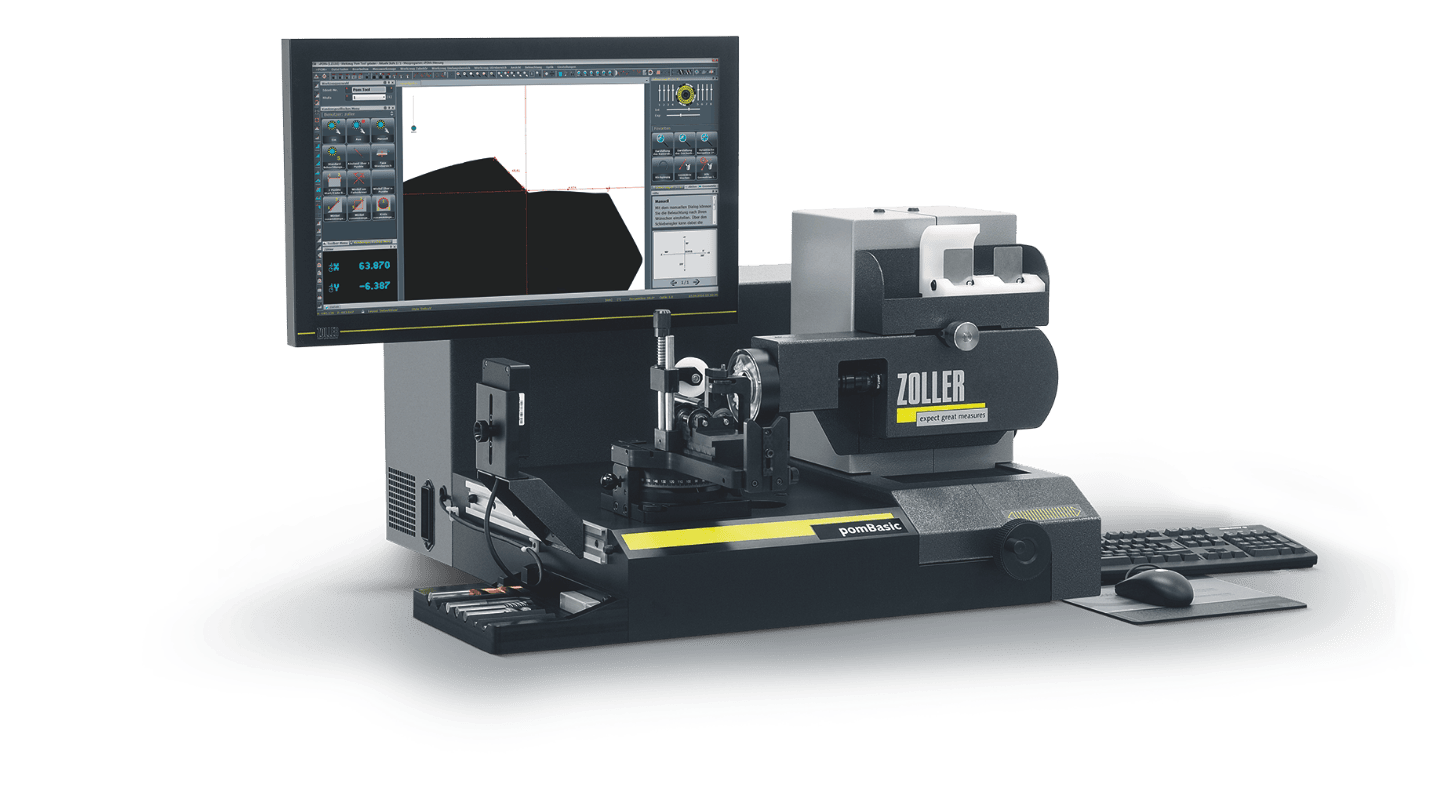

»pomBasic«

Inspektionsgerät für prozessorientiertes Messen. Manuelle 3-Achs-Ausführung mit Feinverstellung.

Kamerasystem mit Zoom‑Makroobjektiv

Kamerasystem mit Zoom-Makroobjektiv mit 6 Rastungen, Blickfeld von 2 bis 13 mm. Die SXGA-Kamera hat eine Auflösung von 1280x1024. Die zentrierte LED-Beleuchtung ist dimmbar und verfügt über eine automatische Beleuchtungssteuerung.

Schwenktisch

Manueller Schwenktisch zur Aufnahme »pomPrisma«.

Schwenkbereich 180°, Indexpositionen 90/0/+90° und Nonius.

Integrierter Rotationsgeber (ROD) zur hochpräzisen Positionsbestimmung in der C-Achse.

Diffusor weiß

LED-Flachlicht für Durchlichtmessungen

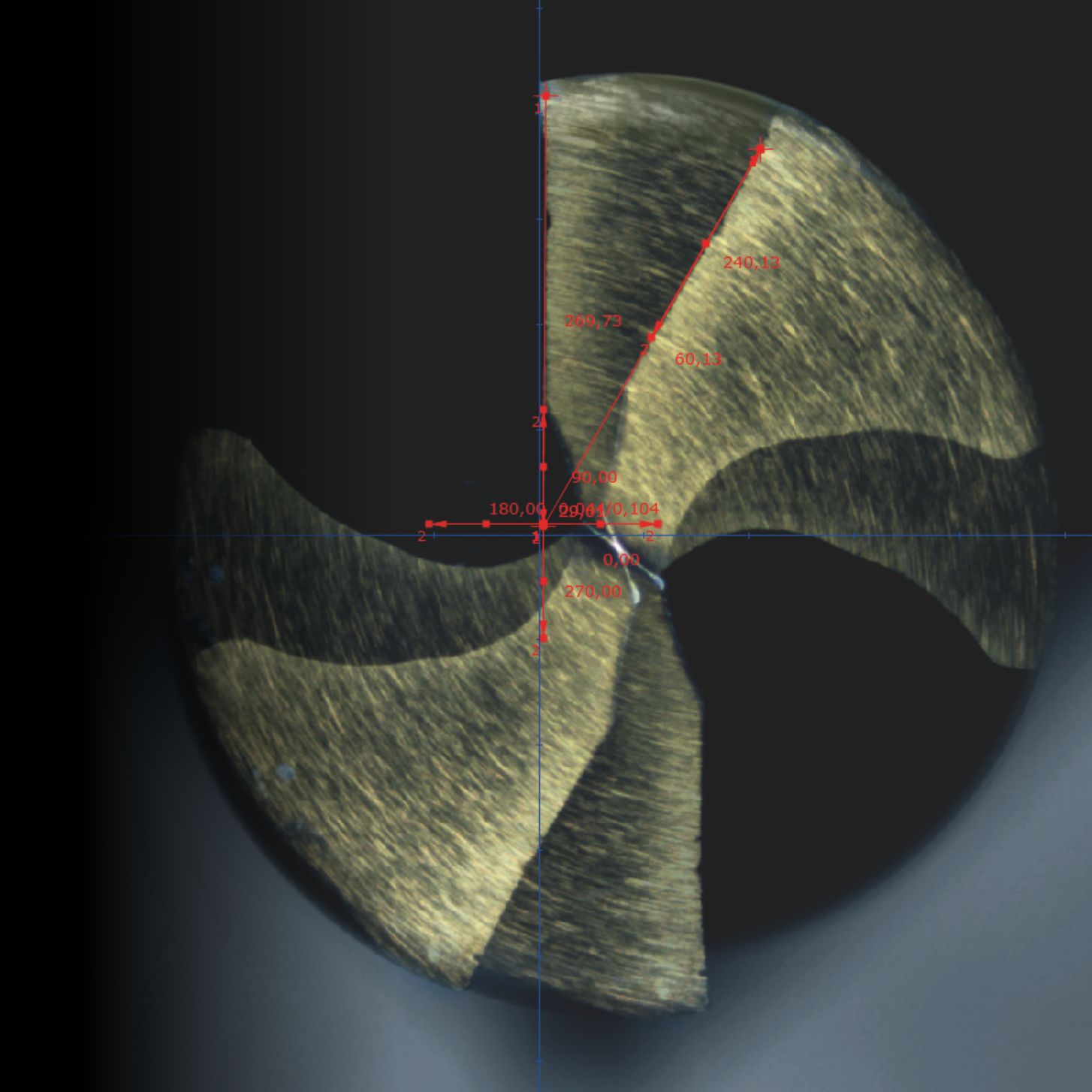

Einfach: visuelle Qualitätsprüfung

So komfortabel vergleichen Sie Soll mit Ist. Hinterlegen Sie zu jedem Werkzeug einen digitalen Master, der auf Ihren Werkzeug-CAD-Daten basiert. Für die schnelle visuelle Qualitätsprüfung legen Sie Masterbild und Kamerabild übereinander und haben sofort einen ersten Eindruck der Fertigungsqualität.

Einfach: visuelle Qualitätsprüfung

So komfortabel vergleichen Sie Soll mit Ist. Hinterlegen Sie zu jedem Werkzeug einen digitalen Master, der auf Ihren Werkzeug-CAD-Daten basiert. Für die schnelle visuelle Qualitätsprüfung legen Sie Masterbild und Kamerabild übereinander und haben sofort einen ersten Eindruck der Fertigungsqualität.

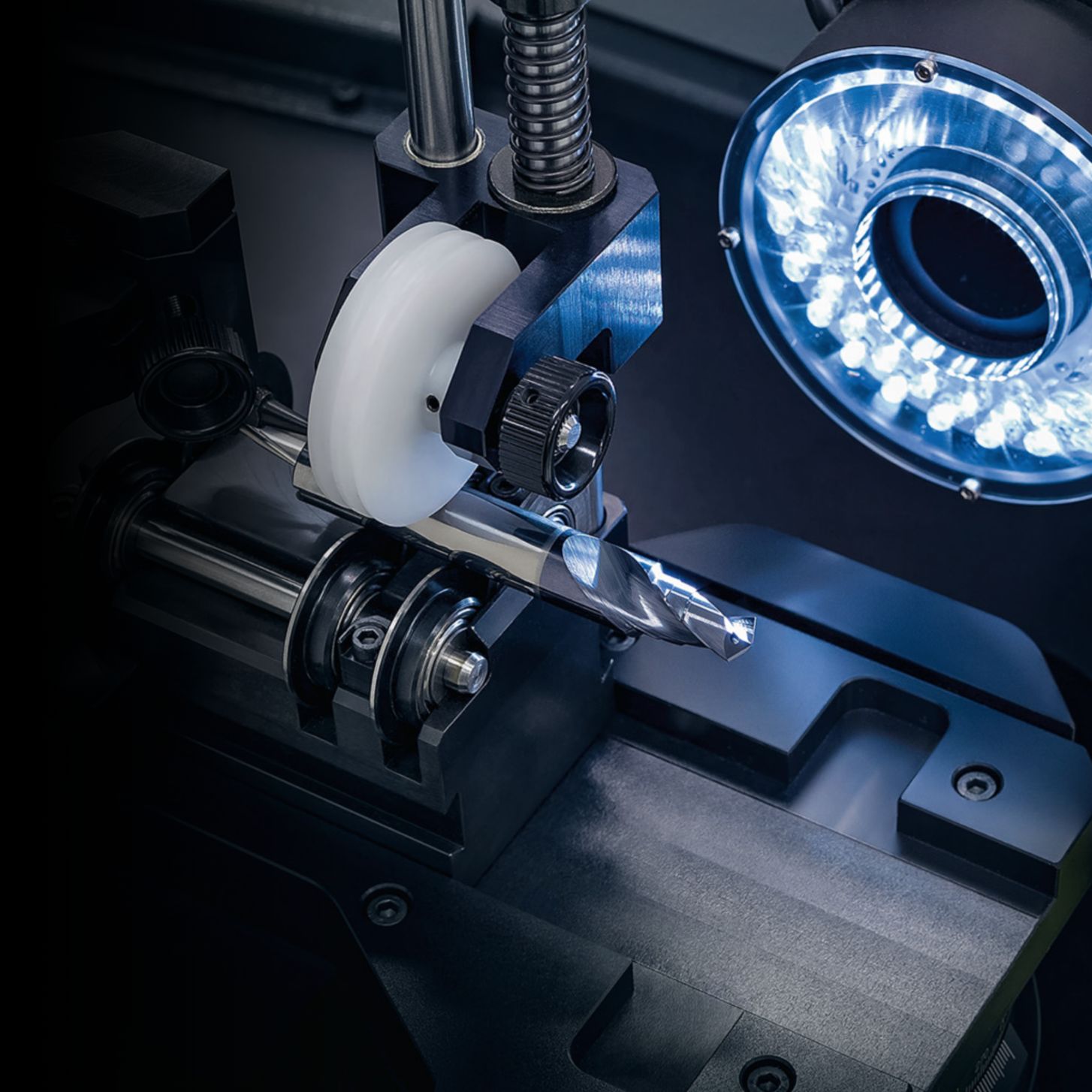

Spannend: »pomPrisma«

Mit der Werkzeugaufnahme »pomPrisma« spannen Sie Werkzeuge mit einem Schaftdurchmesser von 2 – 50 mm. Der dazu passende Schwenktisch ist mit einem Rotationsgeber ausgestattet. Dadurch richten Sie das Werkzeug, unterstützt durch die Software, schnell und sicher im Soll-Winkel aus.

Spannend: »pomPrisma«

Mit der Werkzeugaufnahme »pomPrisma« spannen Sie Werkzeuge mit einem Schaftdurchmesser von 2 – 50 mm. Der dazu passende Schwenktisch ist mit einem Rotationsgeber ausgestattet. Dadurch richten Sie das Werkzeug, unterstützt durch die Software, schnell und sicher im Soll-Winkel aus.

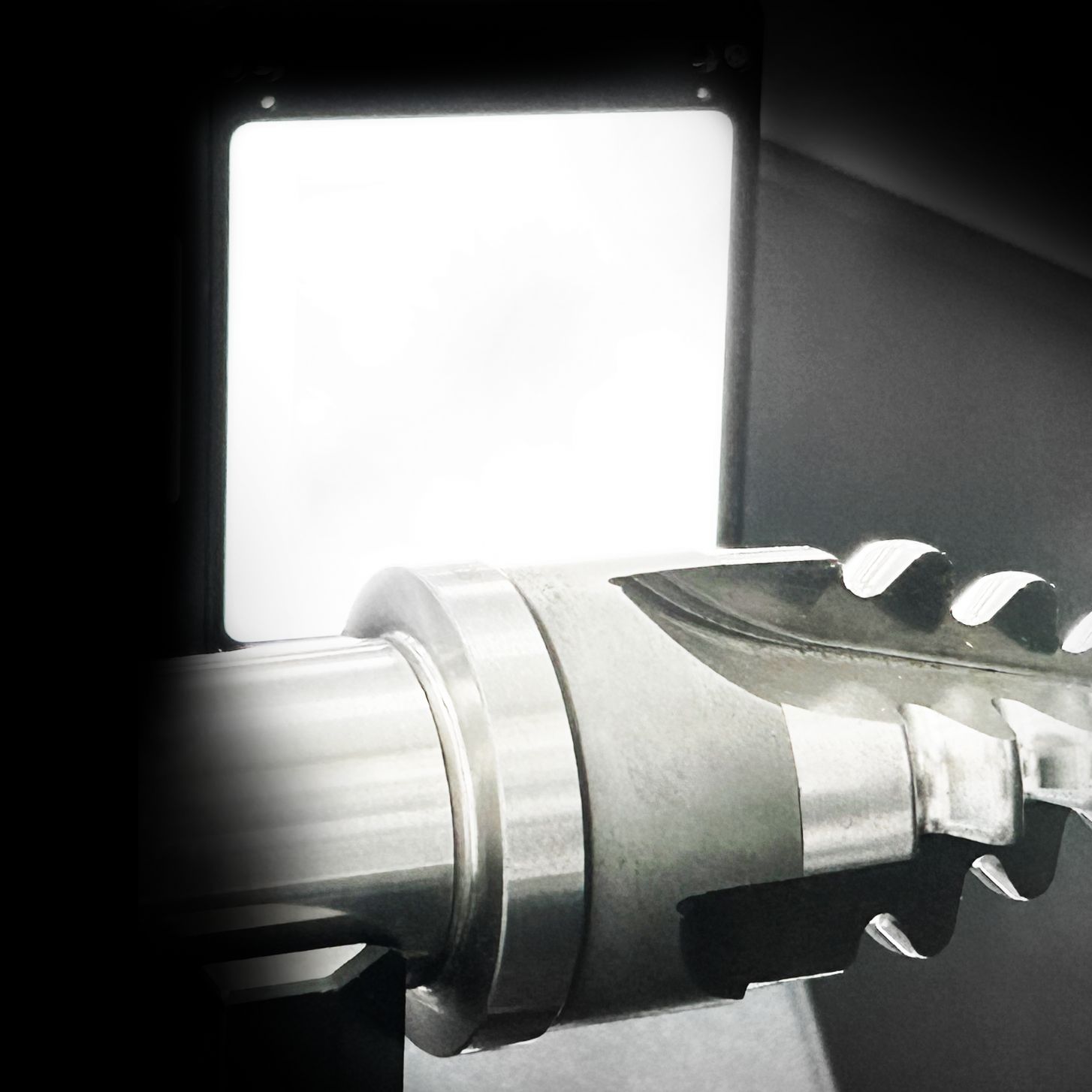

Flach: das helle Durchlicht

Für Durchlichtmessungen genügt es, das LED-Flachlicht gegenüber der Kamera anzubringen. Sofort ist das Prüfgerät bereit für Messungen von Stufenlängen, Spitzwinkeln, Außenkonturen und weiteren Geometrien.

Flach: das helle Durchlicht

Für Durchlichtmessungen genügt es, das LED-Flachlicht gegenüber der Kamera anzubringen. Sofort ist das Prüfgerät bereit für Messungen von Stufenlängen, Spitzwinkeln, Außenkonturen und weiteren Geometrien.

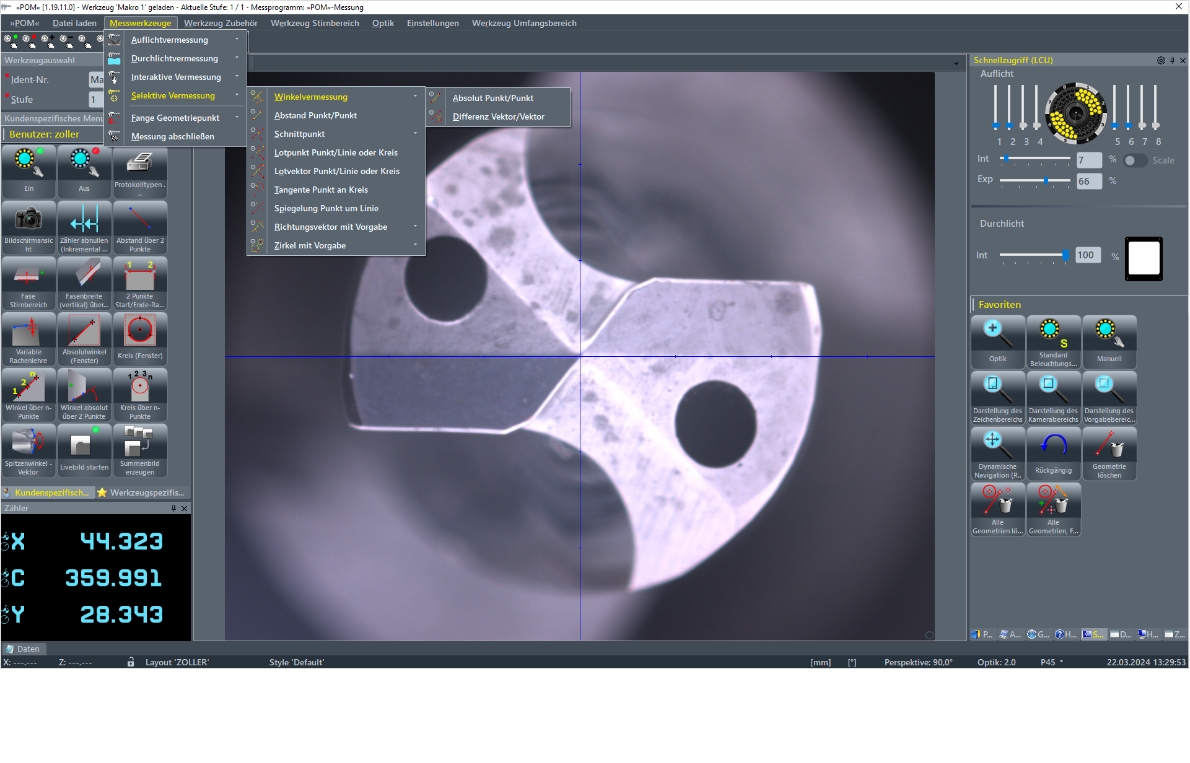

»pomSoft«: bringt Automatik und Makros in den Workflow

»pomSoft« ist die Software für das Messen und Prüfen mit »pomBasic« und »pomBasicMicro«. Sie ist aufgebaut wie die überragende, intuitiv bedienbare Bildverarbeitungssoftware »pilot 4.0«. Sie können »pomSoft« genau auf Ihre Messanforderungen anpassen und zum Beispiel Messprogramme, die Sie nicht brauchen, ausblenden. Messassistenten vereinfachen die Messung und mit programmierbaren Makros automatisieren Sie häufige Messläufe. Mausklick genügt. Programm läuft. Messdaten kommen in wenigen Sekunden. Ein Workflow nach Maß.

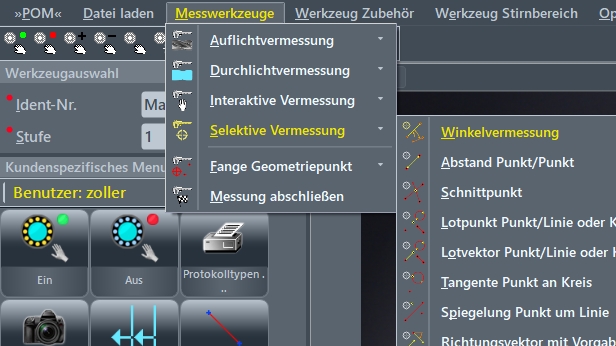

Werkzeugauswahl

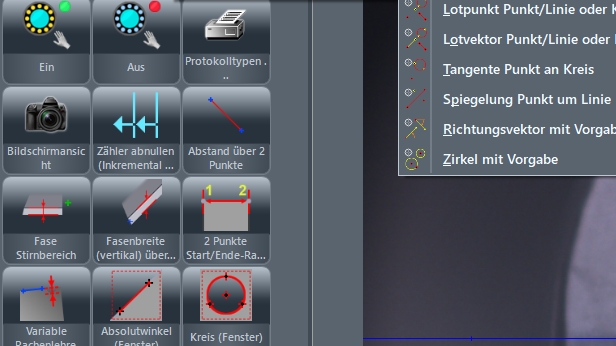

Kundenspezifisches Menü

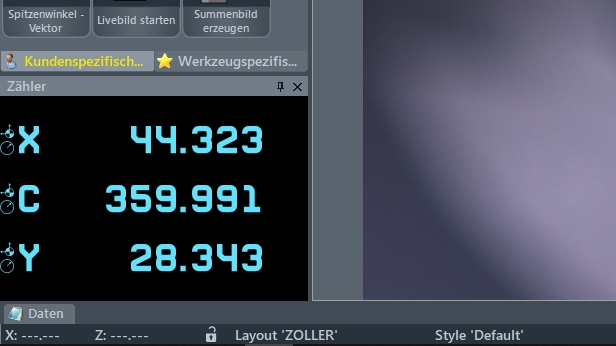

Zähler

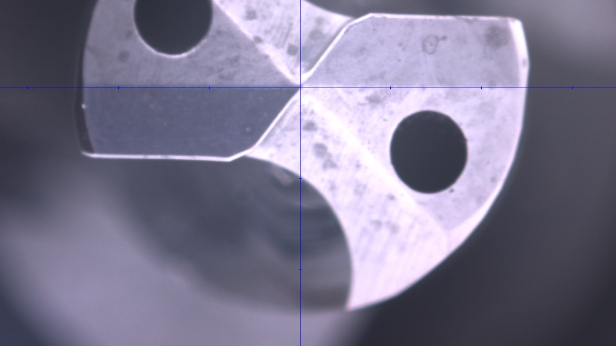

Aktuelles Kamerabild des Werkzeugs

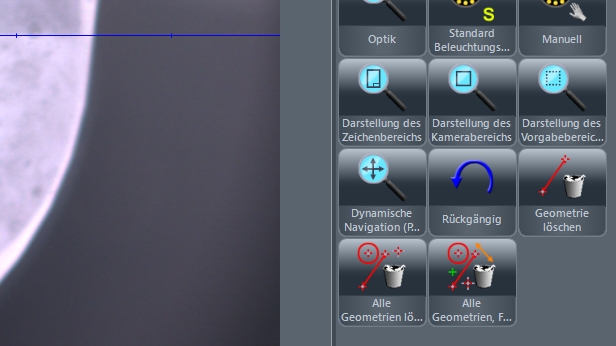

Dynamische Navigation

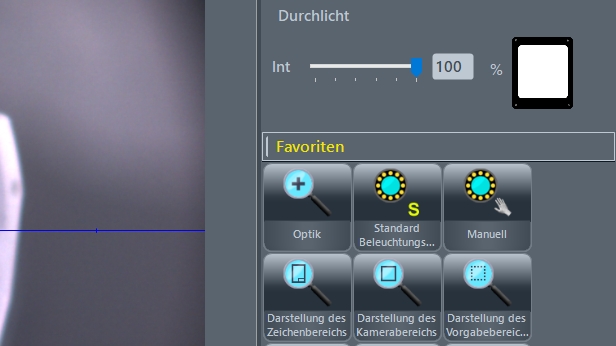

Automatische Beleuchtung

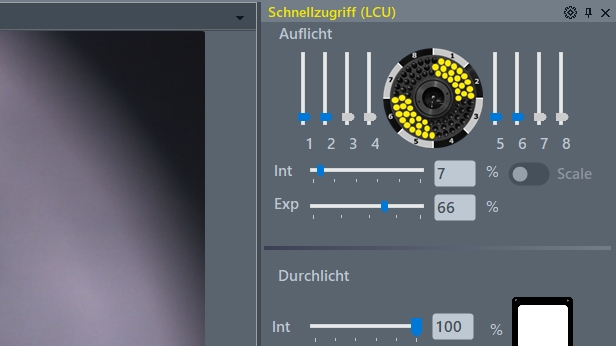

Schnellzugriff
