pomBasicMicro

Das Adlerauge für den scharfen Blick auf Mikrowerkzeuge

Grandios für Winziges

Mikrowerkzeuge ab 0,2 mm Durchmesser manuell und prozessnah zu prüfen, erfordert eine extrem präzise Mechanik, eine hochauflösende Optik und hohe Belastbarkeit. Wir sehen nur eine Lösung: »pomBasicMicro«.

Grandios für Winziges

Mikrowerkzeuge ab 0,2 mm Durchmesser manuell und prozessnah zu prüfen, erfordert eine extrem präzise Mechanik, eine hochauflösende Optik und hohe Belastbarkeit. Wir sehen nur eine Lösung: »pomBasicMicro«.

Automatische Beleuchtungssteuerung

Manuelle, berührungs- und lupenlose Messungen

Exzellente mechanische Qualität und Präzision

Prozessorientiert messen

24“ TFT-Farbmonitor

»pomBasicMicro«

»pomMicroCam«

Schwenktisch

Diffusor rot

24“ TFT-Farbmonitor

Großes Werkzeugbild und komfortable Bedienung der Software »pomSoft«.

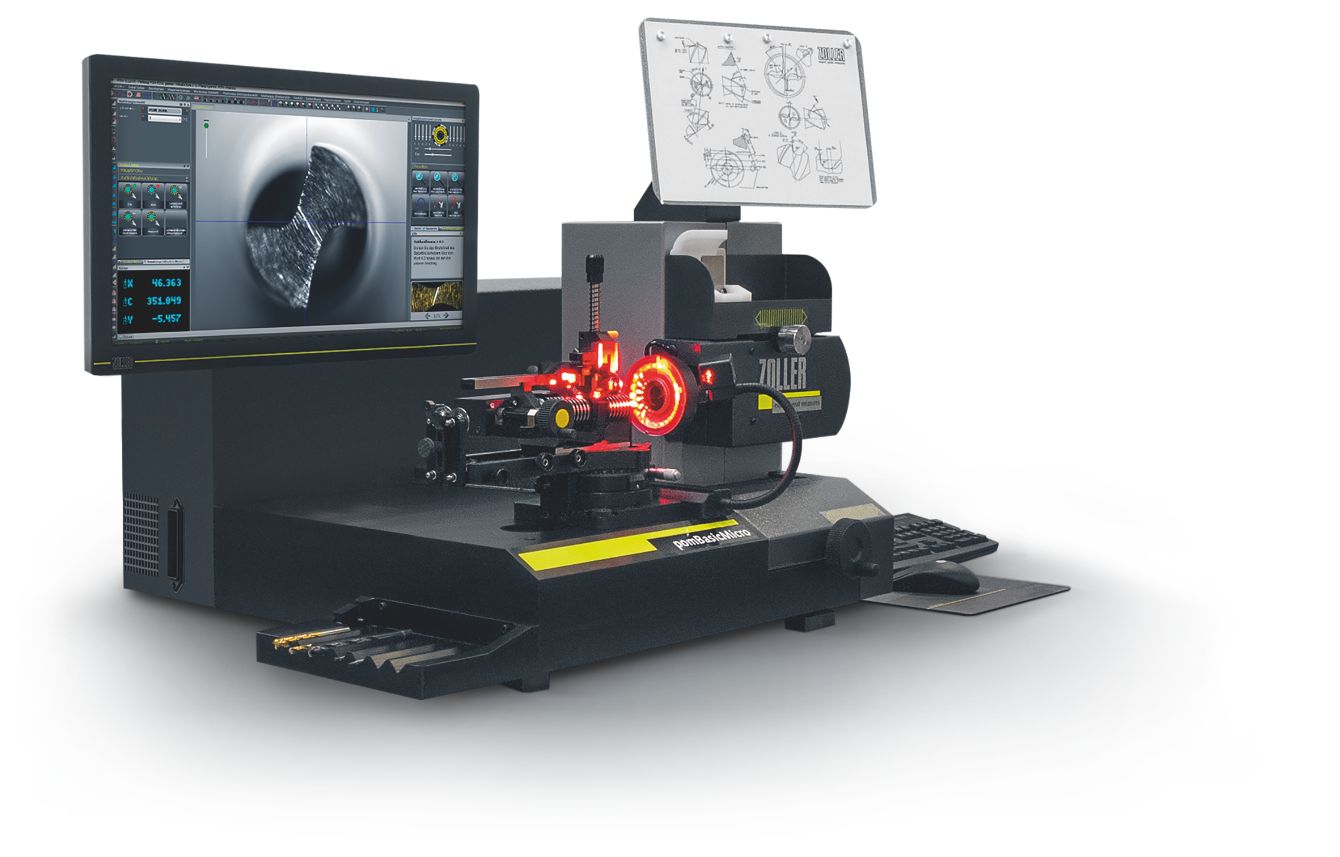

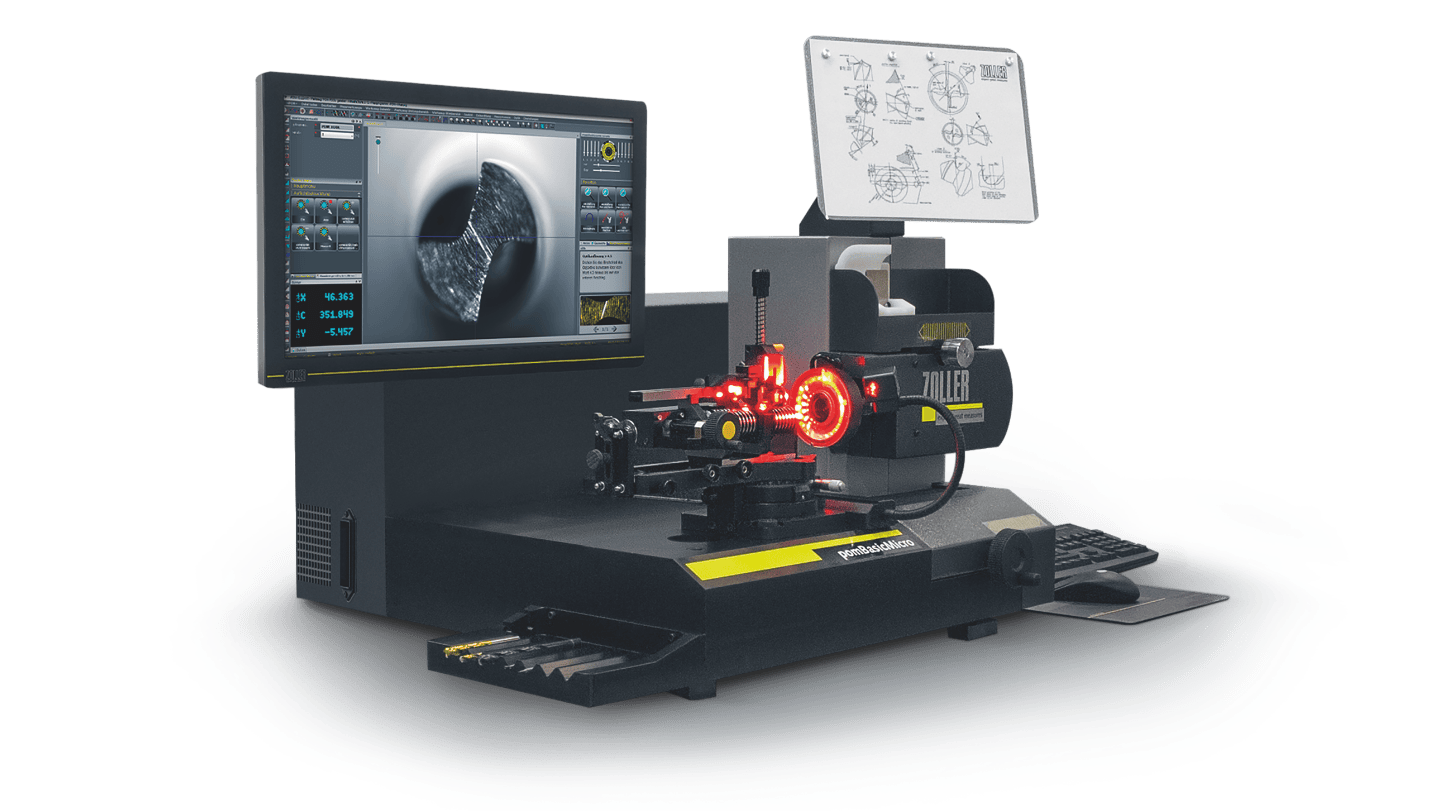

»pomBasicMicro«

Inspektionsgerät für prozessorientiertes Messen von Mikrowerkzeugen ab 0,2 mm Durchmesser. Manuelle 3-Achs-Ausführung mit Feinverstellung.

»pomMicroCam«

Kamerasystem mit Zoom-Makroobjektiv mit 12-fach Rasterung, Blickfeld von 0,5 bis 6,0 mm.

Die SXGA-Kamera hat eine Auflösung von 1280x1024. Die zentrierte LED-Beleuchtung ist dimmbar und verfügt über eine automatische Beleuchtungssteuerung.

Schwenktisch

Manueller Schwenktisch zur Aufnahme »pomPrisma«.

Schwenkbereich 180°, Indexpositionen 90/0/+90° und Nonius.

Integrierter Rotationsgeber (ROD) zur hochpräzisen Positionsbestimmung in der C‑Achse.

Diffusor rot

LED-Flachlicht für Durchlichtmessungen

Groß: die Bilder Ihrer Werkzeuge

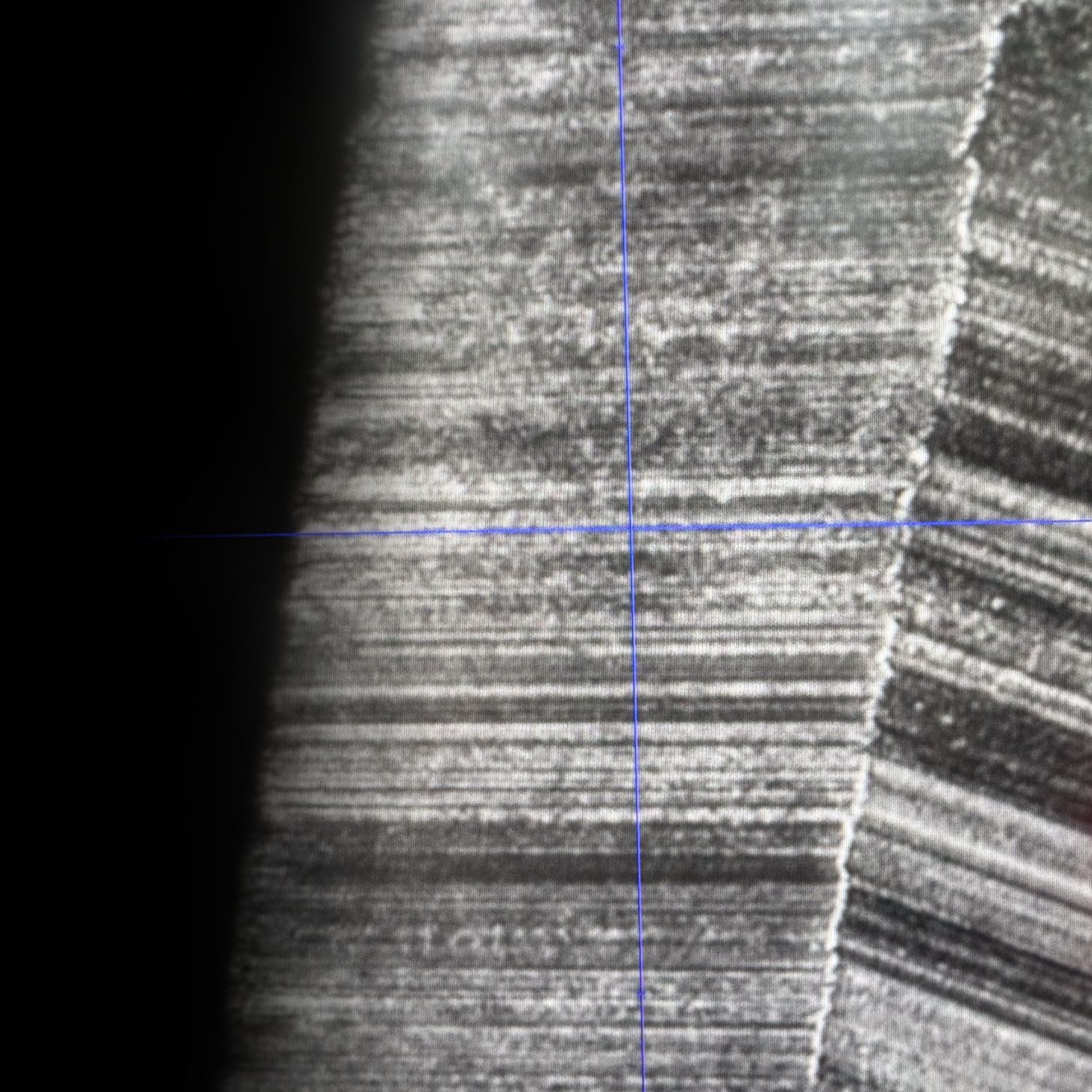

Das Videomikroskopsystem von »pomBasicMicro« lässt nichts im Verborgenen. In 7 Stufen ziehen Sie das Werkzeugbild auf bis zu 500fache Vergrößerung. Sogar kleine Risse oder Unebenheiten im Werkzeug werden erkennbar. Wenn alles in Ordnung ist, nehmen Sie ein Foto auf und legen es dem Prüfprotokoll bei.

Groß: die Bilder Ihrer Werkzeuge

Das Videomikroskopsystem von »pomBasicMicro« lässt nichts im Verborgenen. In 7 Stufen ziehen Sie das Werkzeugbild auf bis zu 500fache Vergrößerung. Sogar kleine Risse oder Unebenheiten im Werkzeug werden erkennbar. Wenn alles in Ordnung ist, nehmen Sie ein Foto auf und legen es dem Prüfprotokoll bei.

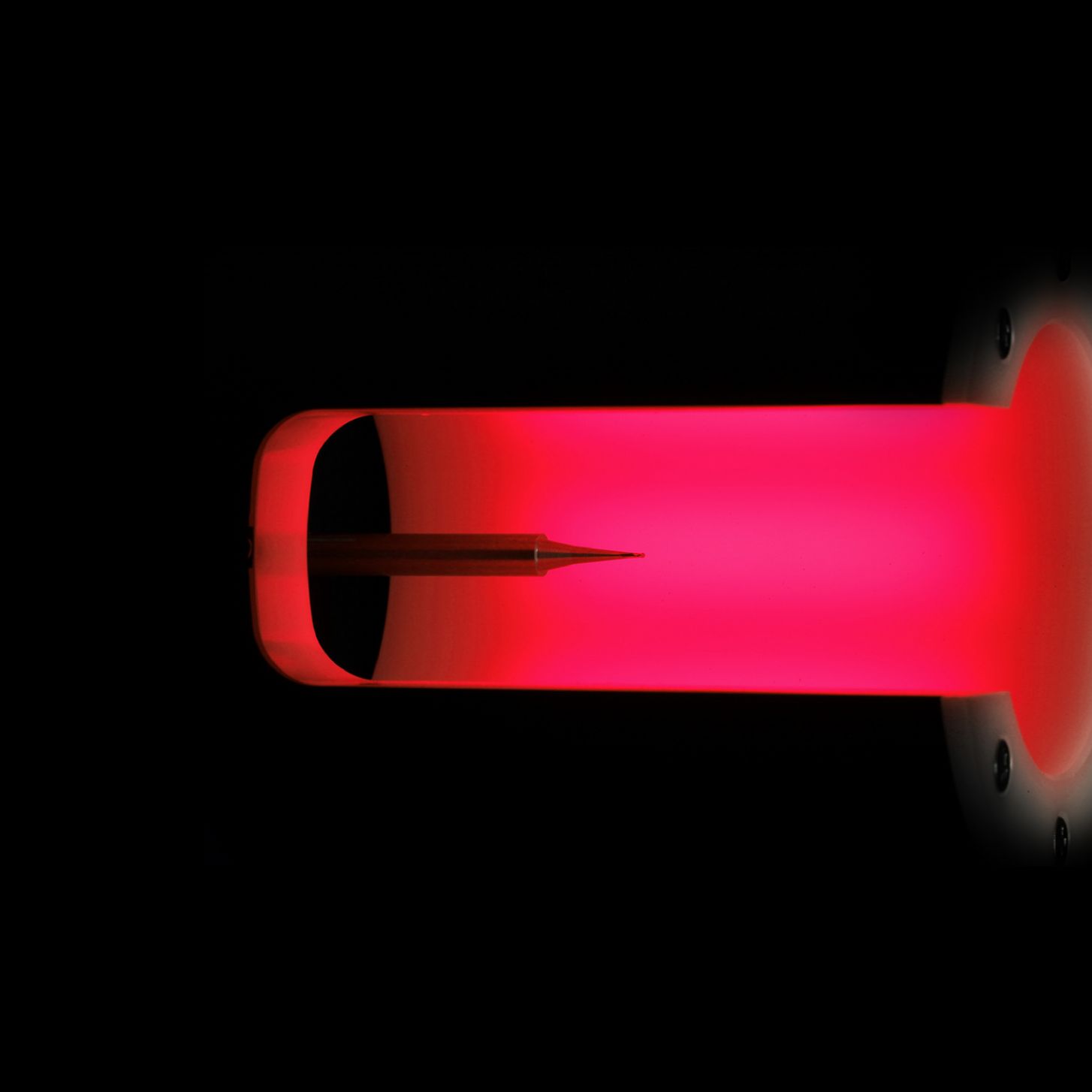

Kontrastreich: »pomLightTube«

Der LED-Tunnel »pomLightTube« steigert Ausleuchtung und Mikrokontraste an Werkzeugflächen sowohl radial als auch axial. Das führt zu noch mehr Detailreichtum in Bildern und noch mehr Aussagekraft. »pomLightTube« gibt es zwei Ausführungen, jeweils optimiert für »pomBasic« und für »pomBasicMicro«.

Kontrastreich: »pomLightTube«

Der LED-Tunnel »pomLightTube« steigert Ausleuchtung und Mikrokontraste an Werkzeugflächen sowohl radial als auch axial. Das führt zu noch mehr Detailreichtum in Bildern und noch mehr Aussagekraft. »pomLightTube« gibt es zwei Ausführungen, jeweils optimiert für »pomBasic« und für »pomBasicMicro«.

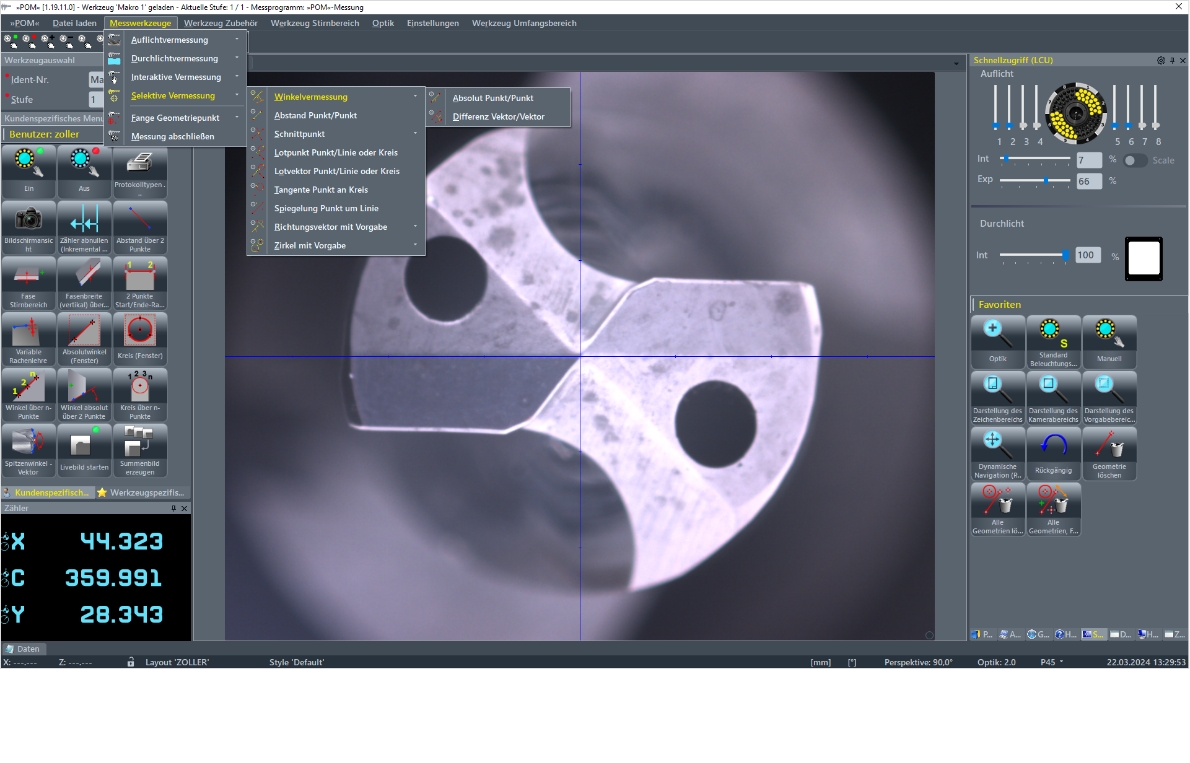

»pomSoft«: bringt Automatik und Makros in den Workflow

»pomSoft« ist die Software für das Messen und Prüfen mit »pomBasic« und »pomBasicMicro«. Sie ist aufgebaut wie die überragende, intuitiv bedienbare Bildverarbeitungssoftware »pilot 4.0«. Sie können »pomSoft« genau auf Ihre Messanforderungen anpassen und zum Beispiel Messprogramme, die Sie nicht brauchen, ausblenden. Messassistenten vereinfachen die Messung und mit programmierbaren Makros automatisieren Sie häufige Messläufe. Mausklick genügt. Programm läuft. Messdaten kommen in wenigen Sekunden. Ein Workflow nach Maß.

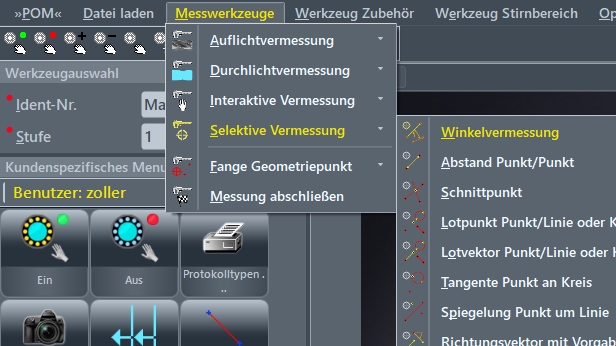

Werkzeugauswahl

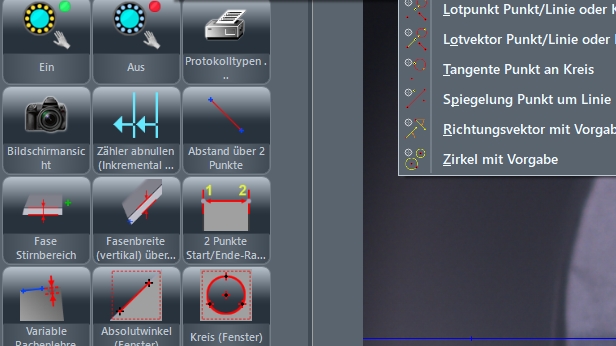

Kundenspezifisches Menü

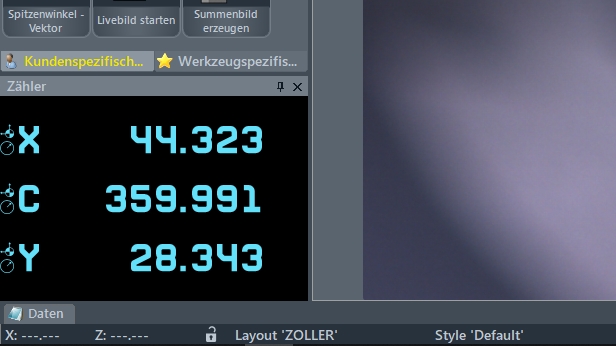

Zähler

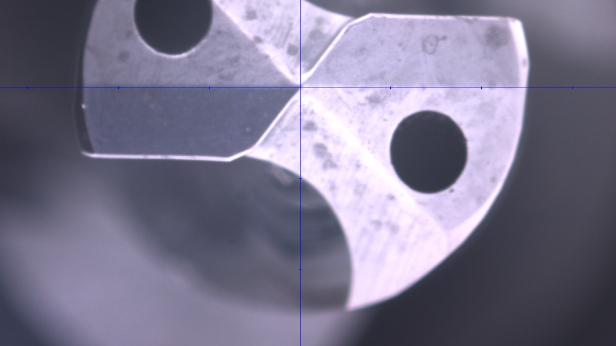

Aktuelles Kamerabild des Werkzeugs

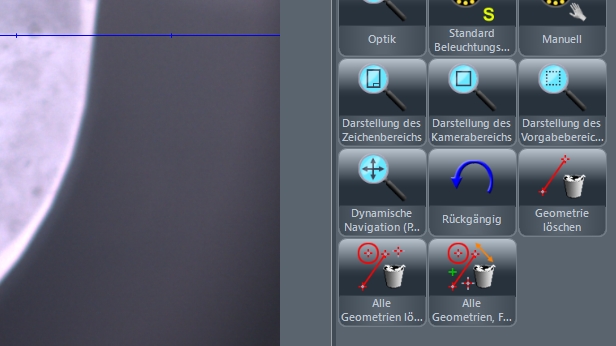

Dynamische Navigation

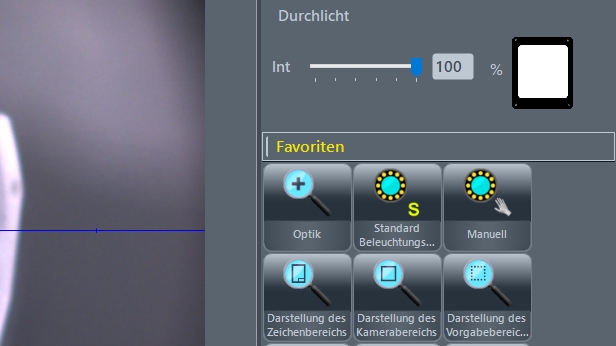

Automatische Beleuchtung

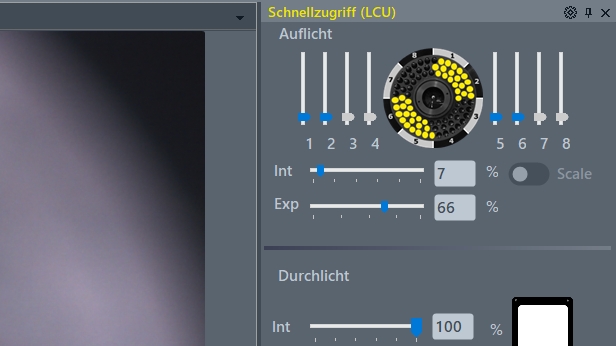

Schnellzugriff

Für kleinste Geometrien

Hängt der unternehmerische Erfolg von den minimalen Strukturen eines Werkzeugs ab, erkennt »pomBasicMicro« in Sekunden, ob bei der Werkzeugfertigung alles nach Plan läuft.

Für kleinste Geometrien

Hängt der unternehmerische Erfolg von den minimalen Strukturen eines Werkzeugs ab, erkennt »pomBasicMicro« in Sekunden, ob bei der Werkzeugfertigung alles nach Plan läuft.
