Analizza le caratteristiche dell’utensile in modo accurato

L'essenza della qualità dell'utensile

Gli standar dqualitativi di un produttore di utensili o di un affilatore si riflettono anche nell'onatura e nell'uniformità della superficie. »mµFocus« rende misurabile questi parametri.

L'essenza della qualità dell'utensile

Gli standar dqualitativi di un produttore di utensili o di un affilatore si riflettono anche nell'onatura e nell'uniformità della superficie. »mµFocus« rende misurabile questi parametri.

Raggio minimo misurabile: 1,4 µm

Funzionamento semplice, selezione rapida delle geometrie

Conformità alle norme ISO per tutte le variabili misurate

Per l'analisi dell'onatura, della rugosità della superficie e del profilo

Regolazione fine manuale

Varianti del sensore di misura

Protezione completa dei componenti

Software di misura »pilot 4.0«

Alloggi porta utensili

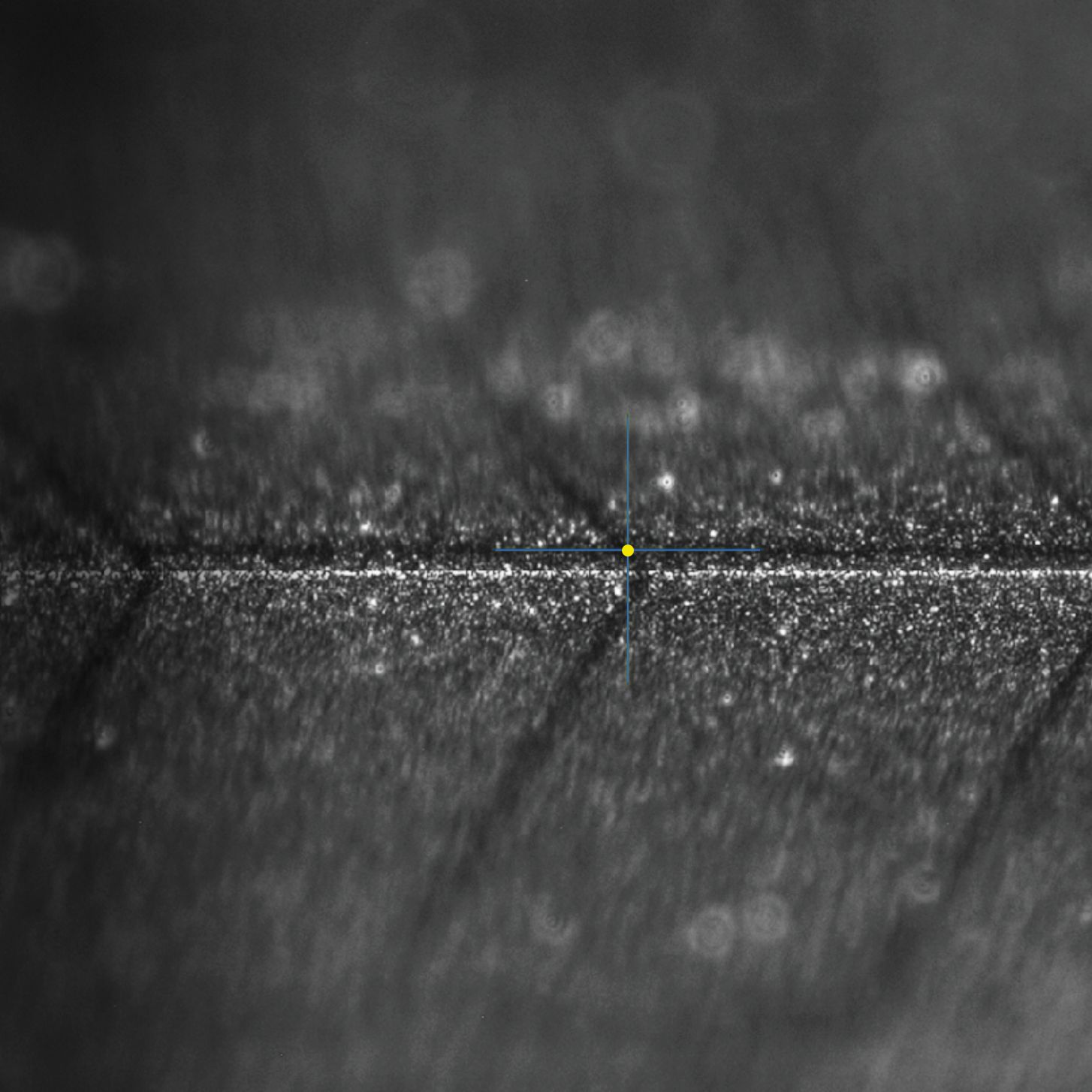

Regolazione fine manuale dell'asse Z

Dopo il posizionamento manuale dell‘utensile, utilizzando il preciso volantino è possibile portare il sensore all'altezza corretta e posizionare con precisione il piano focale sull'area del tagliente desiderata.

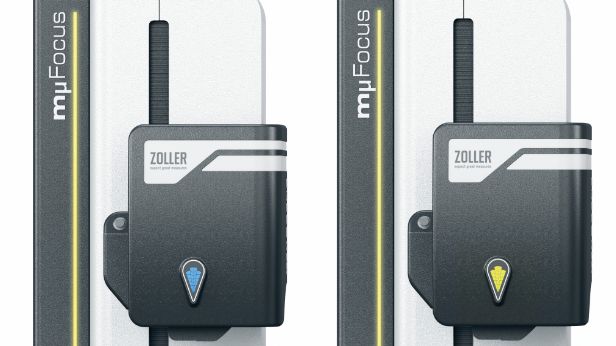

Varianti del sensore di misura

Il simbolo blu indica la versione con il sensore »zep«-(ZOLLER Edge Preparation). Ciò consente di misurare l’onatura con elevata precisione.

Se questo simbolo è giallo, allora è presente il sensore con focale »zep‑R« (ZOLLER Edge Preparation Roughness). Questo sensore analizza anche la rugosità della superficie.

Protezione completa dei componenti

La tecnologia di misura e la meccanica di »mμFocus« sono protetti in modo sicuro da umidità, sporco e polvere. Ciò si traduce in una lunga durata e rende »mµFocus« pronto per l'uso direttamente in produzione. Non sono necessarie sale metrologiche.

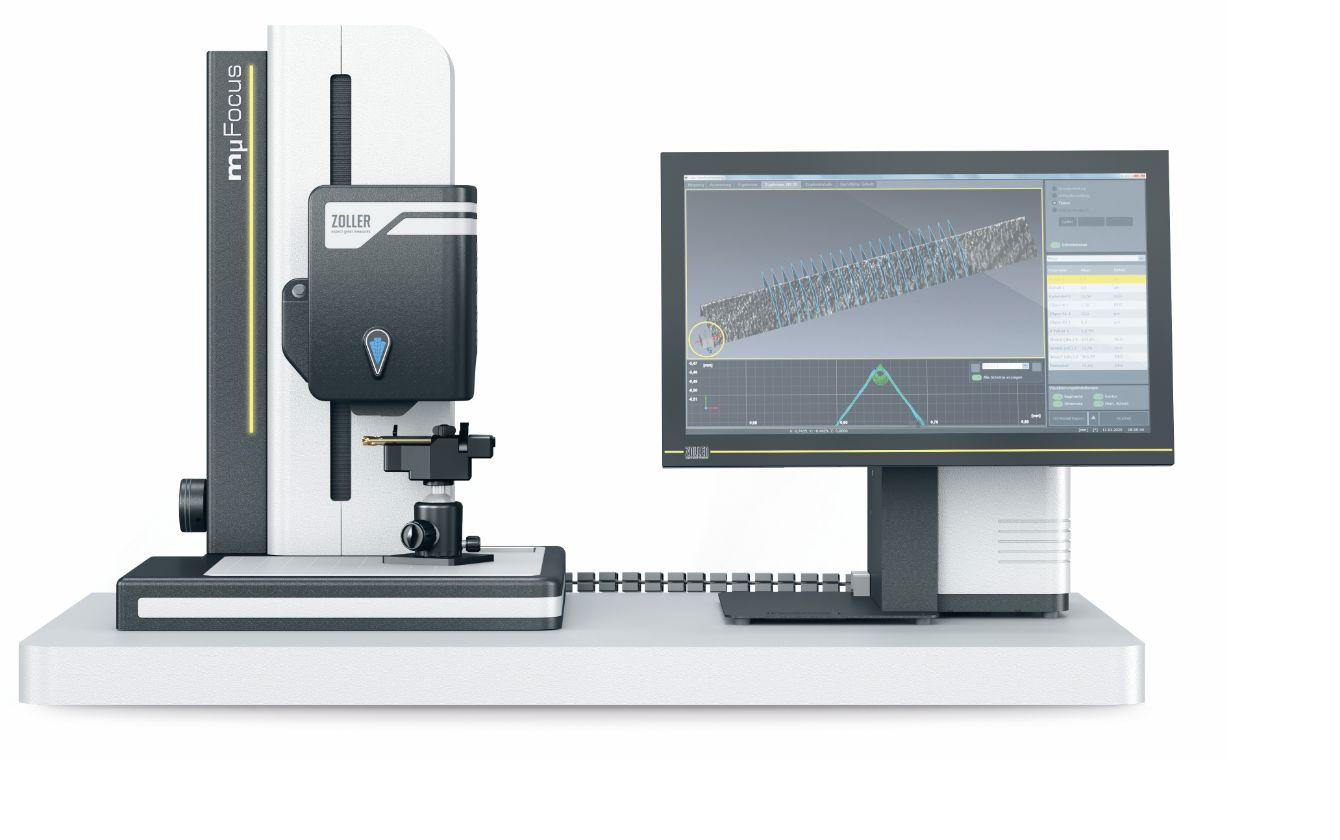

Software di misura »pilot 4.0«

Il software del dispositivo »pilot« offre un comfort completo. I campi di selezione e di immissione dati sono organizzati in modo intuitivo, tutte le funzioni consentono di lavorare in modo efficiente grazie a numerose opzioni per l'elaborazione e la visualizzazione dei valori misurati.

Alloggi porta utensili

Grazie ai numerosi alloggi portautensili disponibili, è possibile attrezzare »mμFocus« per un'ampia varietà di utensili, ad esempio con bussole di serraggio o per la misurazione di inserti.

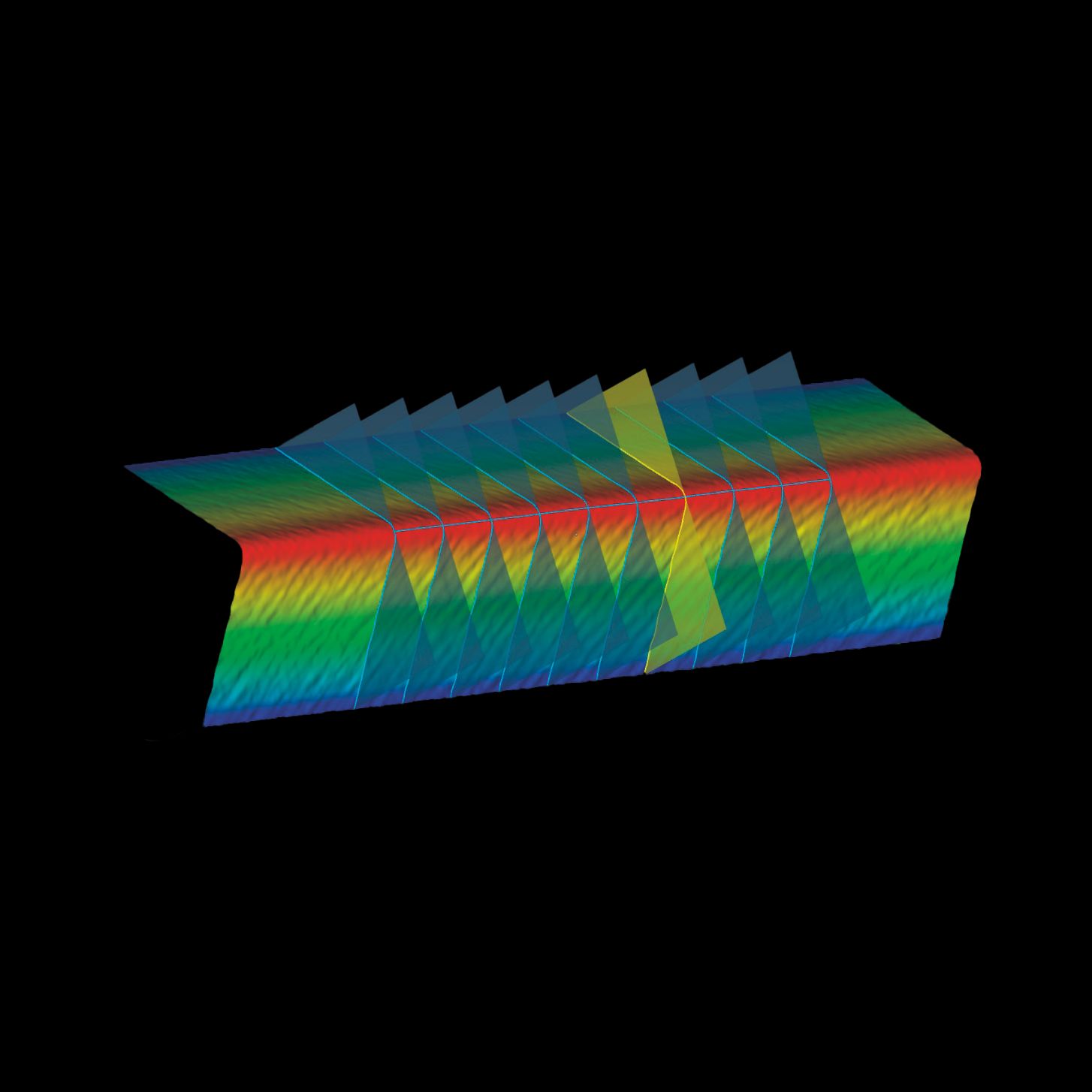

Immagini tridimensionali ad alta precisione

Sulla base di molte immagini singole, »mµFocus« calcola immagini 3D di alta precisione del tagliente. Il livello di dettaglio è determinato dal numero di immagini. Il risultato della misurazione può essere visualizzato topograficamente, in scala di grigi, sotto forma di curve di misurazione o in forma tabellare secondo le norme DIN.

Immagini tridimensionali ad alta precisione

Sulla base di molte immagini singole, »mµFocus« calcola immagini 3D di alta precisione del tagliente. Il livello di dettaglio è determinato dal numero di immagini. Il risultato della misurazione può essere visualizzato topograficamente, in scala di grigi, sotto forma di curve di misurazione o in forma tabellare secondo le norme DIN.

Rilevamento della rugosità con topografia a colori

»mµFocus« visualizza la rugosità utilizzando una codifica a colori facilmente distinguibile. I punti blu chiaro e scuro rappresentano le depressioni, quelli gialli e rossi le elevazioni. La linea blu chiaro rappresenta la sezione di misurazione. I valori possono essere identificati rapidamente grazie alla codifica dei colori.

Rilevamento della rugosità con topografia a colori

»mµFocus« visualizza la rugosità utilizzando una codifica a colori facilmente distinguibile. I punti blu chiaro e scuro rappresentano le depressioni, quelli gialli e rossi le elevazioni. La linea blu chiaro rappresenta la sezione di misurazione. I valori possono essere identificati rapidamente grazie alla codifica dei colori.

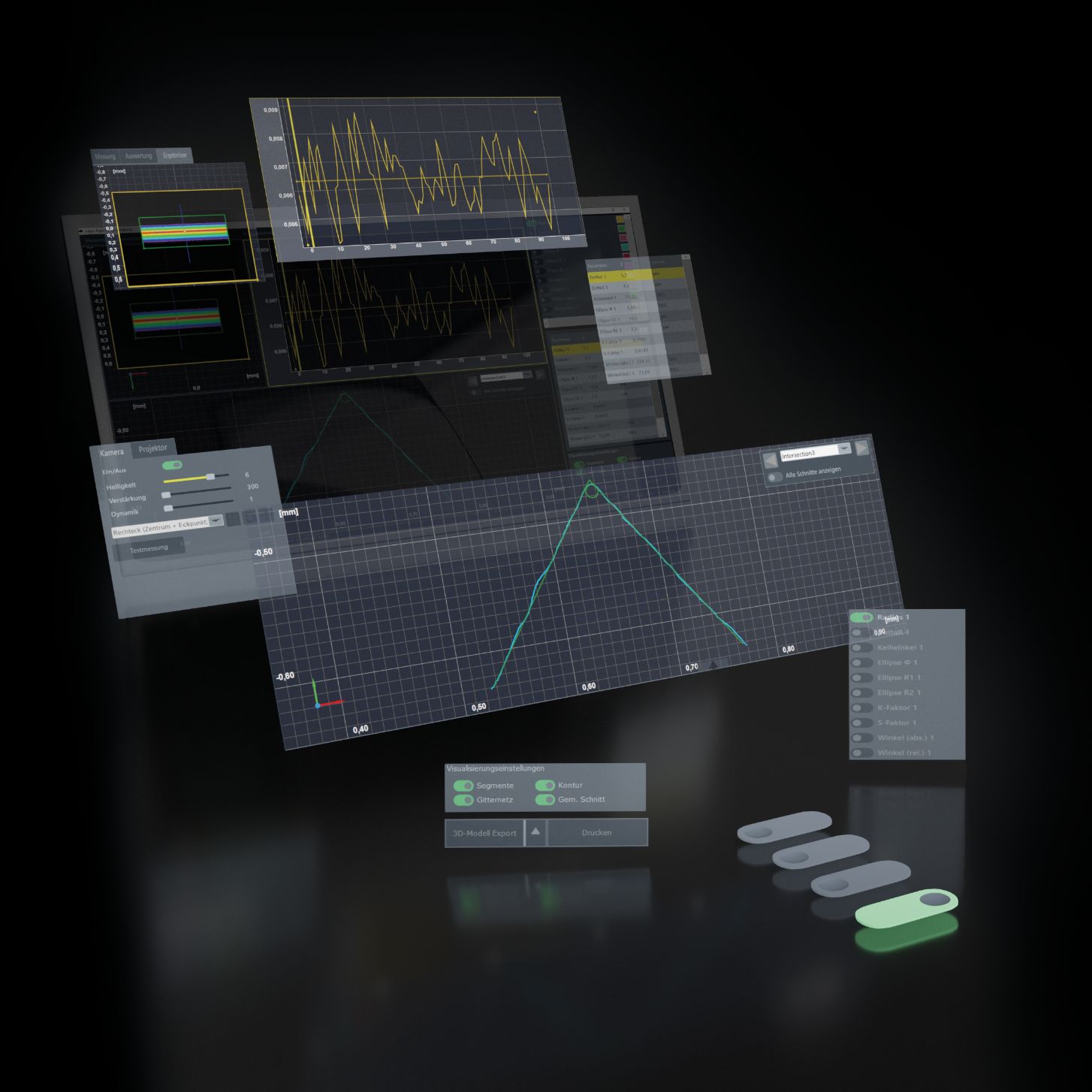

»pilot 4.0«: semplice e intuitivo

»pilot 4.0« è sinonimo di semplicità d'uso, icone intuitive e navigazione rapida attraverso la struttura dei menù widget, che caratterizzano questo software per tutti i dispositivi ZOLLER. L'elaborazione delle immagini permette di visualizzare diagrammi e immagini in 3D dei dati.

»pilot 4.0«: semplice e intuitivo

»pilot 4.0« è sinonimo di semplicità d'uso, icone intuitive e navigazione rapida attraverso la struttura dei menù widget, che caratterizzano questo software per tutti i dispositivi ZOLLER. L'elaborazione delle immagini permette di visualizzare diagrammi e immagini in 3D dei dati.

Precisione per i tuoi utensili

»mµFocus« combina il funzionamento semplice alla precisione di misura fino a 0,1 µm. Questo dispositivo garantisce precisione nella misurazione dell’onatura e della rugosità superficiale.

Precisione per i tuoi utensili

»mµFocus« combina il funzionamento semplice alla precisione di misura fino a 0,1 µm. Questo dispositivo garantisce precisione nella misurazione dell’onatura e della rugosità superficiale.
