O analista das estruturas mais finas de uma ferramenta

A essência da qualidade da ferramenta

A competência de um fabricante de ferramentas ou de uma empresa de retificação reflete-se no arredondamento de uma aresta de corte e na uniformidade da superfície. »mµFocus« o sistema de retificação de ferramentas torna esse alto nível de competência mensurável.

A essência da qualidade da ferramenta

A competência de um fabricante de ferramentas ou de uma empresa de retificação reflete-se no arredondamento de uma aresta de corte e na uniformidade da superfície. »mµFocus« o sistema de retificação de ferramentas torna esse alto nível de competência mensurável.

Raio mais pequeno mensurável: 1,4 µm

Operação simples, seleção rápida de geometrias

Em conformidade com a norma ISO para todas as variáveis medidas

Para analisar o arredondamento, a rugosidade da superfície e do perfil

Ajuste fino manual

Variantes do sensor de medição

Proteção abrangente dos componentes

Software de medição »pilot 4.0«

Muitos suportes de ferramentas

Ajuste fino manual do eixo Z

Após o pré-posicionamento manual, utilize o volante preciso para colocar o sensor na altura correta e posicionar com precisão o plano focal na área da aresta de corte pretendida.

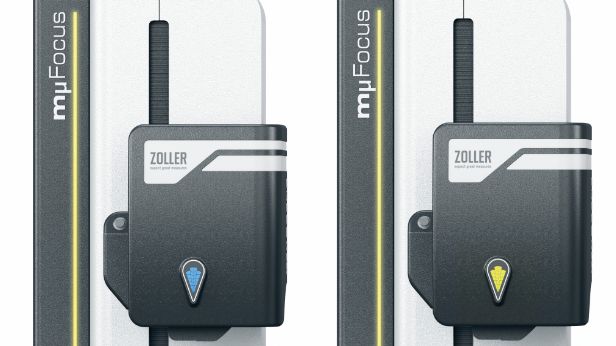

Variantes do sensor de medição

O símbolo azul indica a versão com o sensor »zep« (ZOLLER Edge Preparation). Assim, é possível medir a preparação da aresta de corte com elevada precisão.

Se este símbolo for amarelo, então o microscópio confocal opcional com sensor »zep‑R«-(ZOLLER Edge Preparation Roughness) está instalado. Este sensor analisa também a rugosidade da superfície.

Proteção abrangente dos componentes

A tecnologia de medição e a mecânica do »mµFocus« são protegidos de forma segura contra humidade, sujidade e poeira. Isto significa uma longa vida útil e torna-os »mµFocus« prontos a serem utilizados diretamente na produção. Não são necessárias salas de medição especializadas.

Software de medição »pilot 4.0«

O software do dispositivo »pilot« oferece-lhe todo o conforto. Os campos de seleção e de introdução estão dispostos de forma clara, todas as funções permitem um trabalho eficiente e existem muitas opções para o processamento e visualização dos valores medidos.

Muitos suportes de ferramentas disponíveis

Com os inúmeros suportes de ferramentas disponíveis opcionalmente, pode »mµFocus« para uma grande variedade de ferramentas - por exemplo, para ferramentas com buchas de fixação ou para pastilhas intercambiáveis.

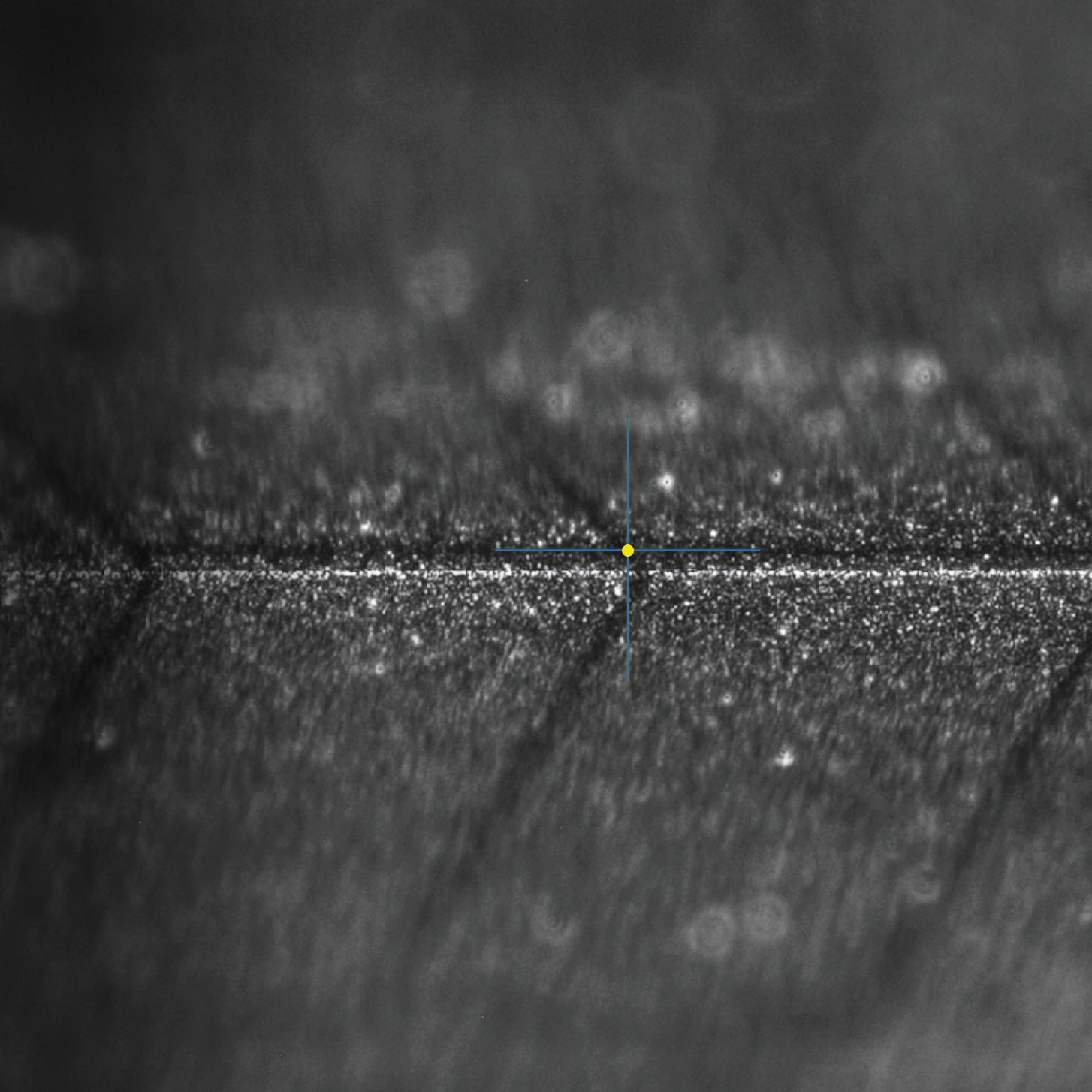

Imagens tridimensionais de alta precisão

Calculado com base em muitas imagens individuais »mµFocus« calcula imagens 3D de alta precisão da aresta de corte. O nível de detalhe é determinado através do número de imagens. O resultado da medição pode ser apresentado topograficamente, em escala de cinzentos, como curvas de medição ou em forma de tabela, de acordo com a norma DIN. A melhor visão em perspetiva das arestas de corte das ferramentas.

Imagens tridimensionais de alta precisão

Calculado com base em muitas imagens individuais »mµFocus« calcula imagens 3D de alta precisão da aresta de corte. O nível de detalhe é determinado através do número de imagens. O resultado da medição pode ser apresentado topograficamente, em escala de cinzentos, como curvas de medição ou em forma de tabela, de acordo com a norma DIN. A melhor visão em perspetiva das arestas de corte das ferramentas.

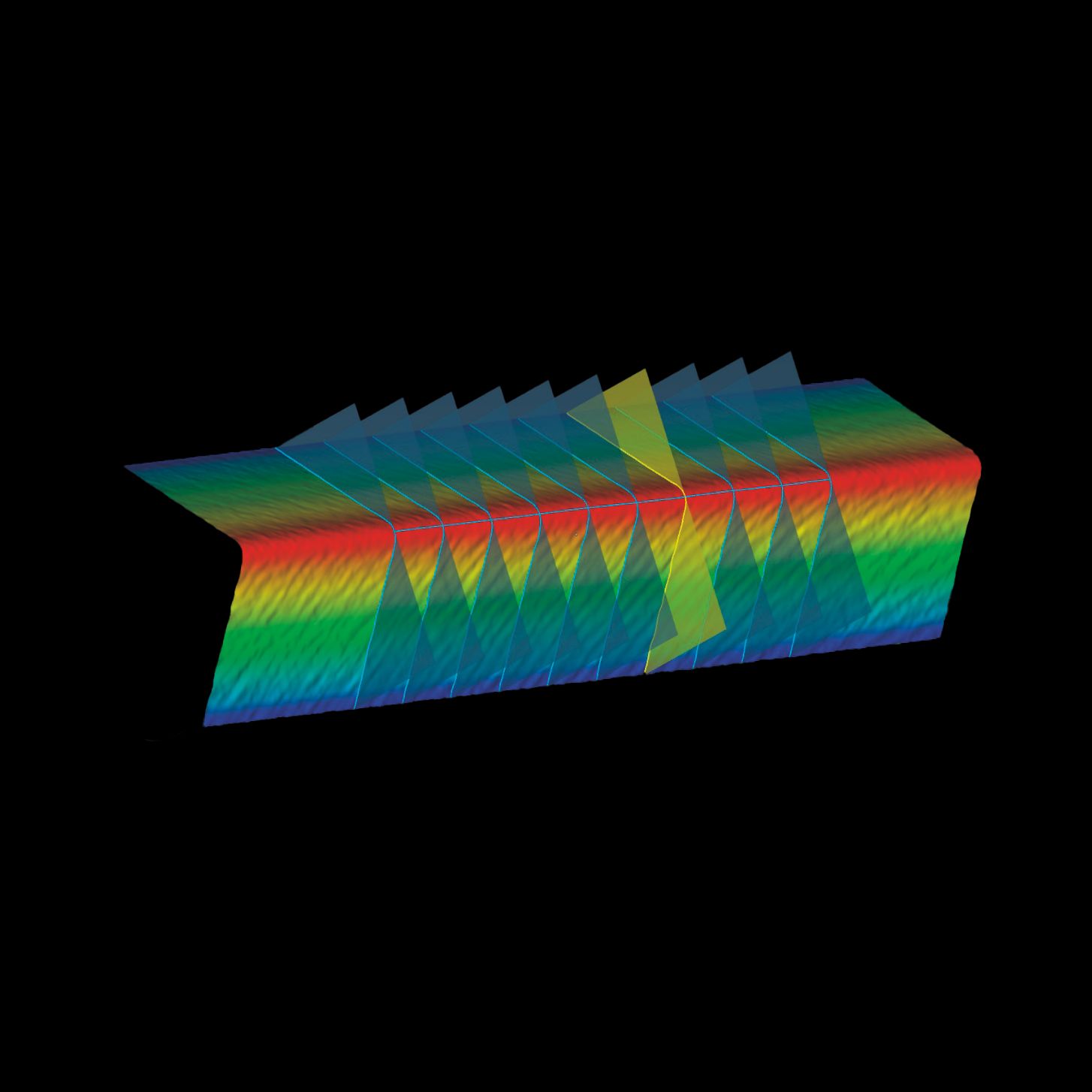

Detetar rugosidade com topografia codificada por cores

»mµFocus« visualiza o fator de qualidade da rugosidade utilizando um código de cores facilmente distinto. Os pontos azuis claros e escuros representam depressões, os pontos amarelos e vermelhos indicam elevações. A linha azul clara representa a secção de medição. A pontuação, por exemplo, pode ser rapidamente identificada utilizando o código de cores.

Detetar rugosidade com topografia codificada por cores

»mµFocus« visualiza o fator de qualidade da rugosidade utilizando um código de cores facilmente distinto. Os pontos azuis claros e escuros representam depressões, os pontos amarelos e vermelhos indicam elevações. A linha azul clara representa a secção de medição. A pontuação, por exemplo, pode ser rapidamente identificada utilizando o código de cores.

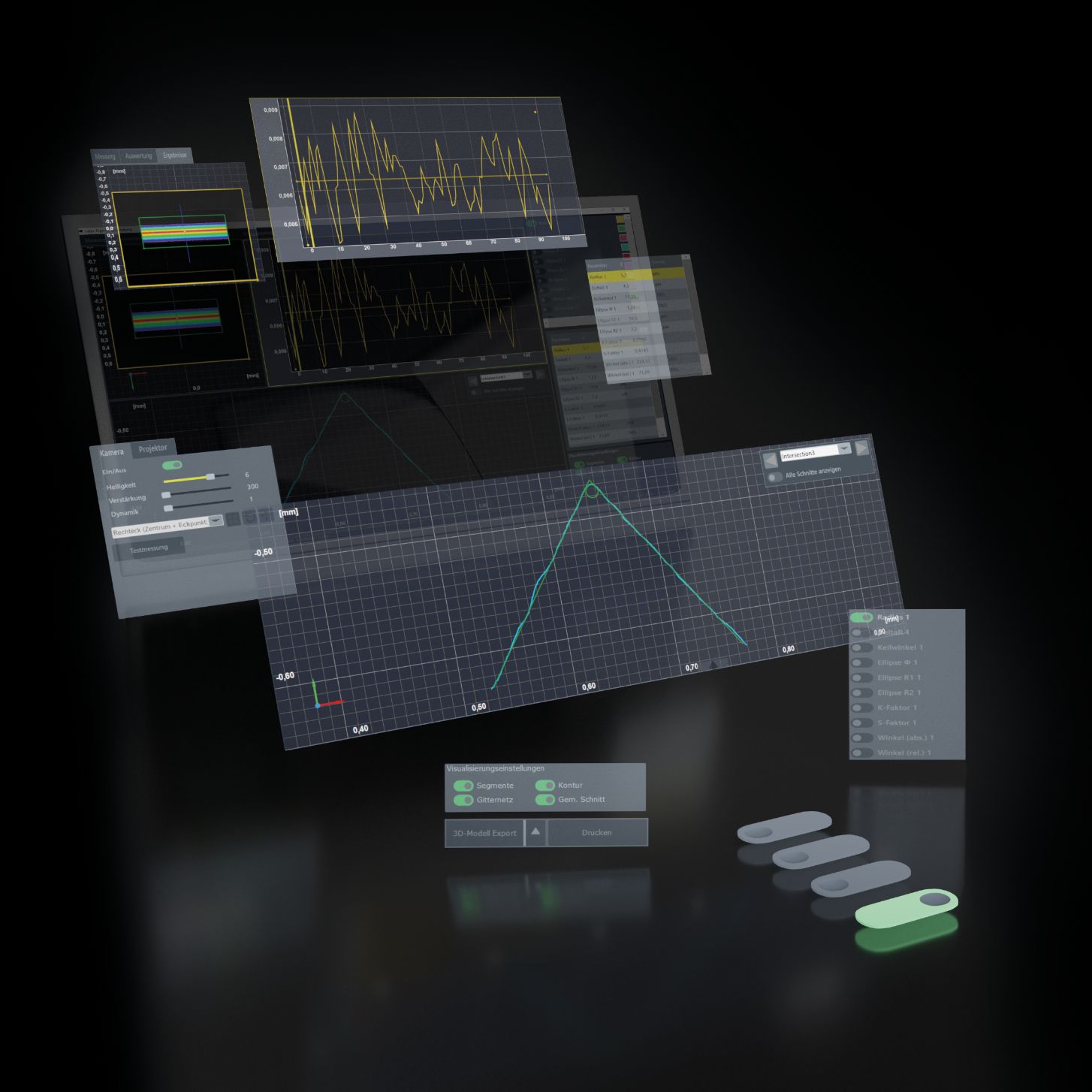

»pilot 4.0«: Perfeição com dados de imagem

»pilot 4.0« o software de gestão de dados de imagem dá-lhe o apoio perfeito. Operação simples, ícones claros para formas de vanguarda e navegação rápida através da estrutura do menu caracterizam este software de dispositivo. O processamento de imagem integrado calcula diagramas significativos e visualizações 3D a partir de dados de imagem. Reconhecerá imediatamente a assinatura inconfundível da sua produção de ferramentas.

»pilot 4.0«: Perfeição com dados de imagem

»pilot 4.0« o software de gestão de dados de imagem dá-lhe o apoio perfeito. Operação simples, ícones claros para formas de vanguarda e navegação rápida através da estrutura do menu caracterizam este software de dispositivo. O processamento de imagem integrado calcula diagramas significativos e visualizações 3D a partir de dados de imagem. Reconhecerá imediatamente a assinatura inconfundível da sua produção de ferramentas.

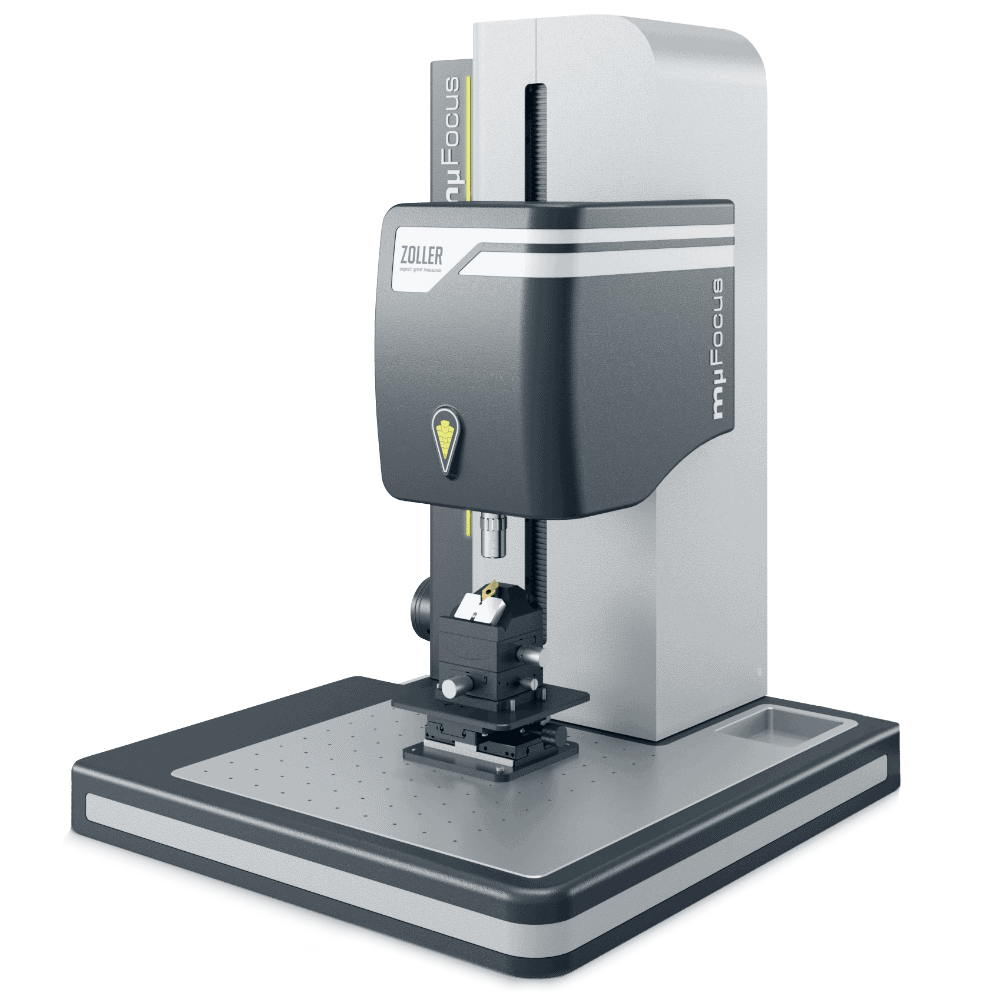

O perfecionista para o corte de ferramentas

»mµFocus« combina uma operação simples com uma precisão de medição de até 0,1 µm. Este dispositivo é o perfecionista para a inspeção em processo da preparação da aresta de corte e da rugosidade da superfície.

O perfecionista para o corte de ferramentas

»mµFocus« combina uma operação simples com uma precisão de medição de até 0,1 µm. Este dispositivo é o perfecionista para a inspeção em processo da preparação da aresta de corte e da rugosidade da superfície.
