Highlight/hardware del »redomatic 600«

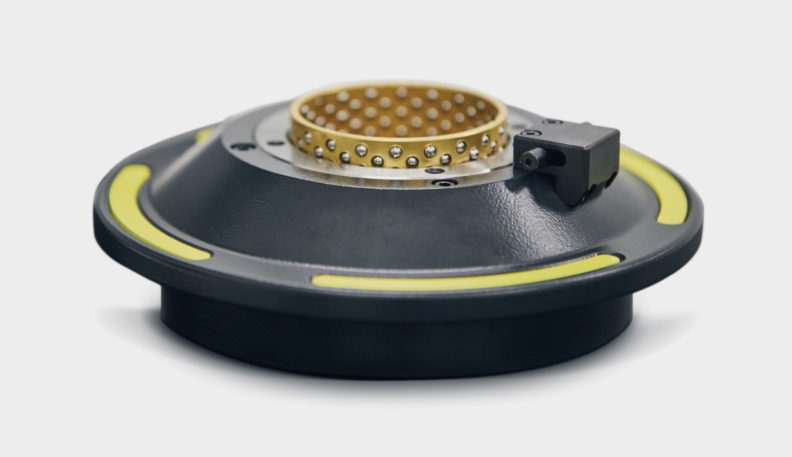

Mandrino ad alta precisione »ace«
Basta inserire l’utensile, premere il pulsante ed è fatta. Gli utensili ad azionamento meccanico vengono bloccati con questa semplicità tramite il mandrino universale ad alta precisione »ace« (all-clamping-element) di ZOLLER – sempre con la stessa precisione al μm e con sicurezza. Il sistema di cambio universale per supporto accessorio consente di passare, in meno di 10 secondi, tra i sistemi di alloggiamento come ad es. SK, HSK, PSC, VDI, KM oppure Hydrodehn. Non sorprende quindi se questo mandrino ad alta precisione, ad azionamento meccanico, entusiasma da decenni gli utenti di tutto il mondo.

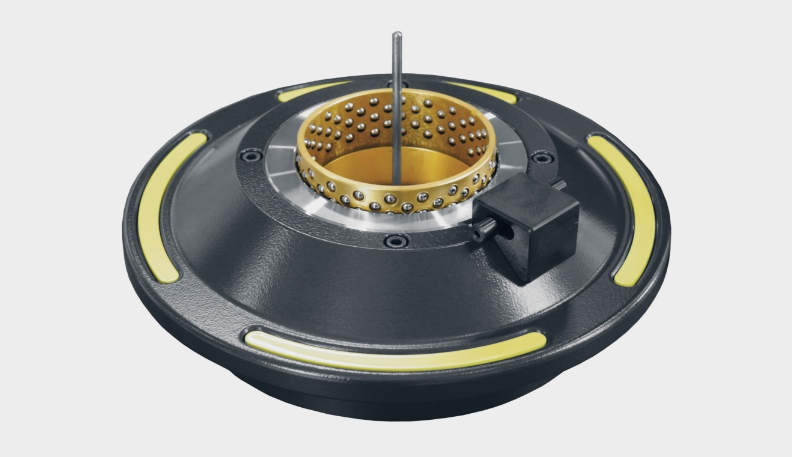

Sistema di battuta longitudinale automatico »asza«
Dispositivo di registro lineare comandato a CNC per impostare utensili in quanto a lunghezza tramite asta di battuta. Disponibile in alternativa nella versione »asza-rot«, con cui la lunghezza utensile è impostabile a scelta tramite la rotazione automatica della vite di impostazione lunghezza (non applicabile per mandrino a calettamento).

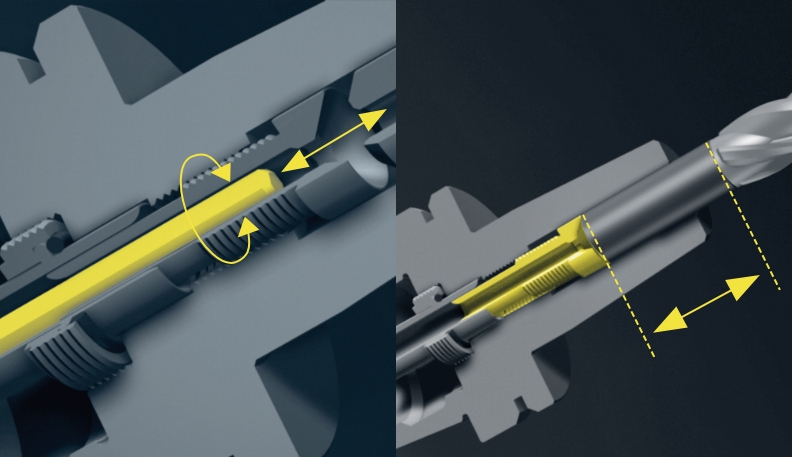

Tecnologia MMS
Se si utilizzano gli utensili con il sistema di lubrificazione minimale (MQL), l’adduttore del refrigerante deve essere applicato con precisione geometrica all’estremità del codolo dell’utensile. Solo così si avranno la massima funzionalità e il massimo livello di sicurezza del processo quando per la produzione si utilizzano gli utensili con il sistema di lubrificazione minimale MQL. La tecnologia ZOLLER garantisce un collegamento sicuro e preciso al sistema di alimentazione refrigerante, in modo completamente automatico.

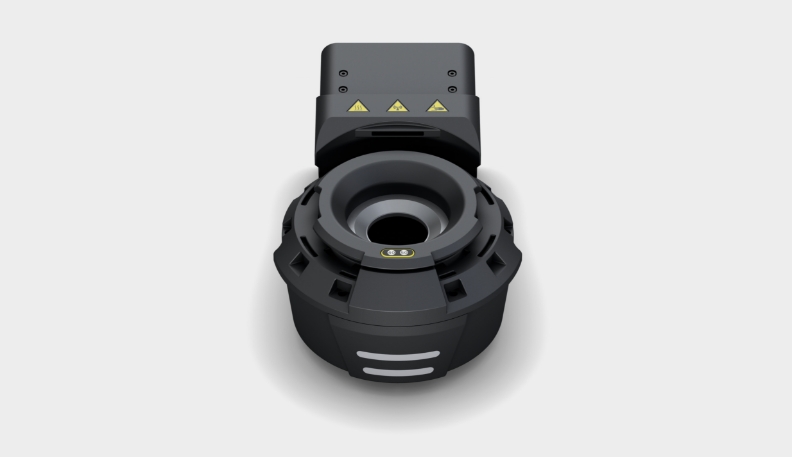

Bobina ad induzione da 22 kVA con interfaccia di sostituzione rapida
Per calettare mandrini a calettamento con grandi diametri da D 40 mm a D 50 mm e mandrini a calettamento rinforzati (spessore pareti maggiori). Tramite l’interfaccia di sostituzione, la bobina ad induzione da 22 kVA sostituita in modo rapido ed ergonomico può essere azionata con la bobina ad induzione da 14 kVA. La bobina ad induzione da 22 kVA con cappucci protettivi con diametri da D 16 mm a D 20 mm, da D 25 mm a D 32 mm e da D 40 mm a D 50 mm, è disponibile in via facoltativa nella versione suddivisa.

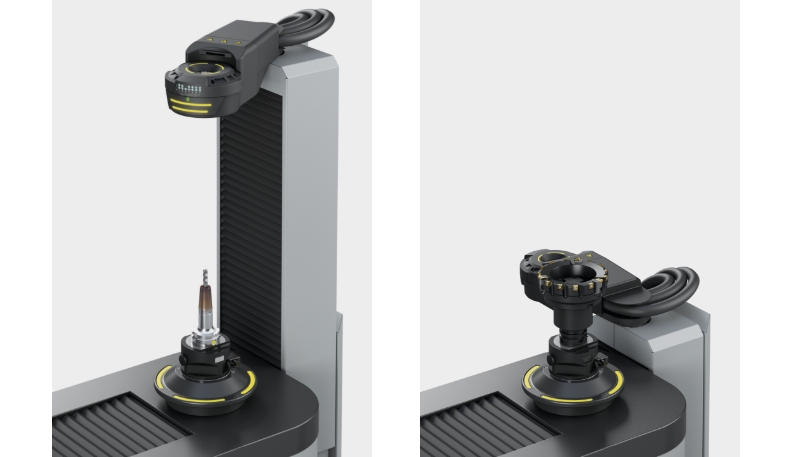

Gruppo slitta ribassabile
Se »redomatic 600« non viene utilizzato per calettare utensili, il gruppo slitta del »redomatic« può essere ribassato alla posizione di parcheggio in modo automatico e gestito dal software. In questo modo aumento il diametro utensile misurabile fino a D 800 mm.

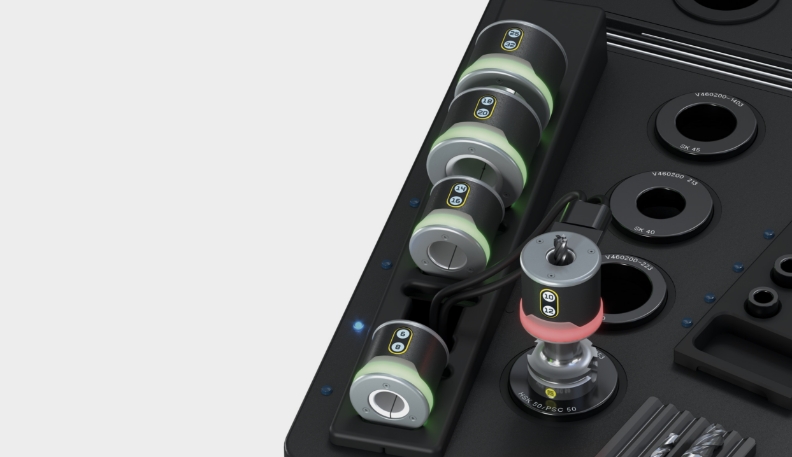

Campane di raffreddamento con guida operatori »coolbyLight«
Le campane di raffreddamento, tramite il sistema cromatico, i LED in grado di commutazione e monitoraggio del tempo di raffreddamento, guidano gli operatori in modo sicuro attraverso il processo di raffreddamento:
Verde fisso: pronto al raffreddamento
Verde lampeggiante: campana di raffreddamento da usare
Rosso fisso: mandrino a calettamento bollente
Blu lampeggiante: mandrino a calettamento raffreddato

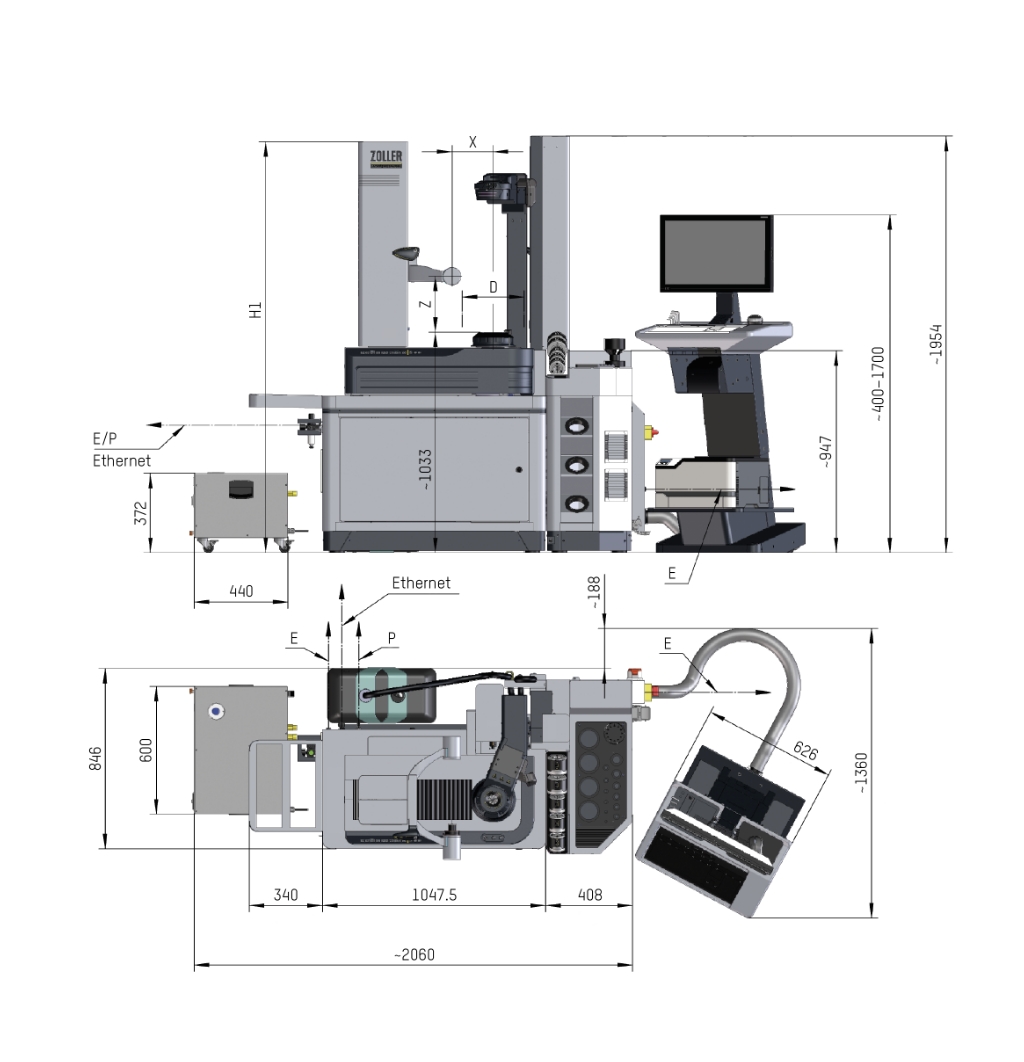

Dati tecnici e ingombro

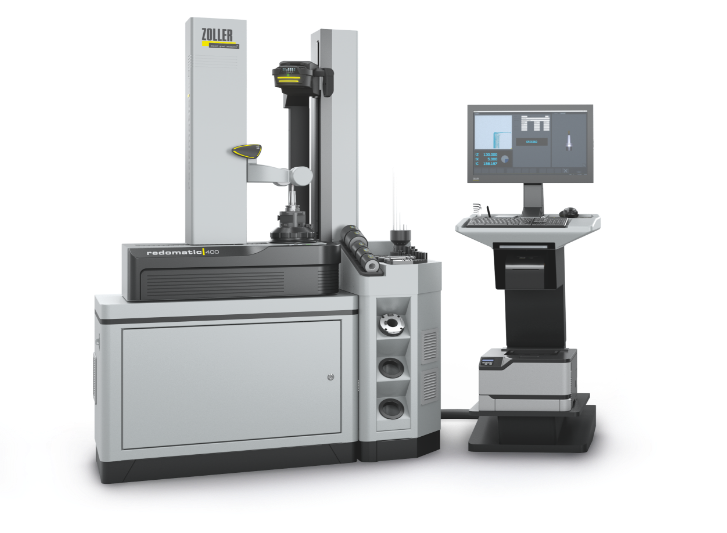

»redomatic 400«

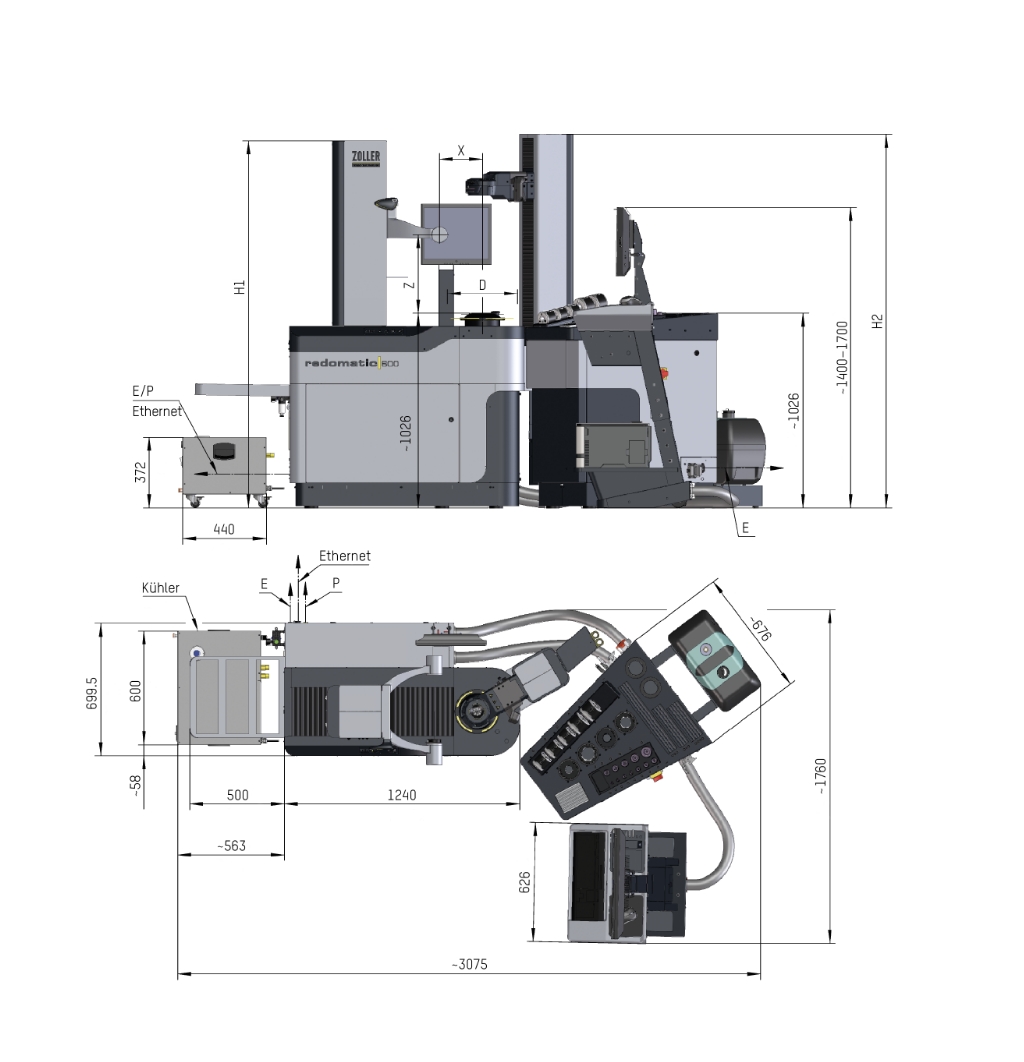

Dati tecnici e ingombro

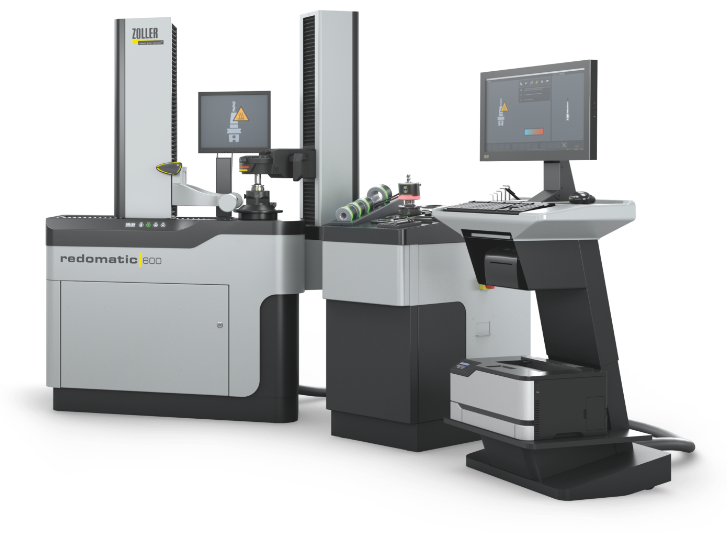

»redomatic 600«
Dati tecnici e ingombro
600 mm
Lunghezza utensile max. Z
600 / 800 / 1000 mm
Lunghezza utensile max. Z
210 / 310 mm
Campo di misura asse X
270 / 300 / 400 mm
Campo di misura asse X
32 mm
Diametro codolo max. calettabile
32 / 50 mm
Diametro codolo max. calettabile
420 / 620 mm
Diametro utensile max. D
540 / 600 / 800 mm
Diametro utensile max. D

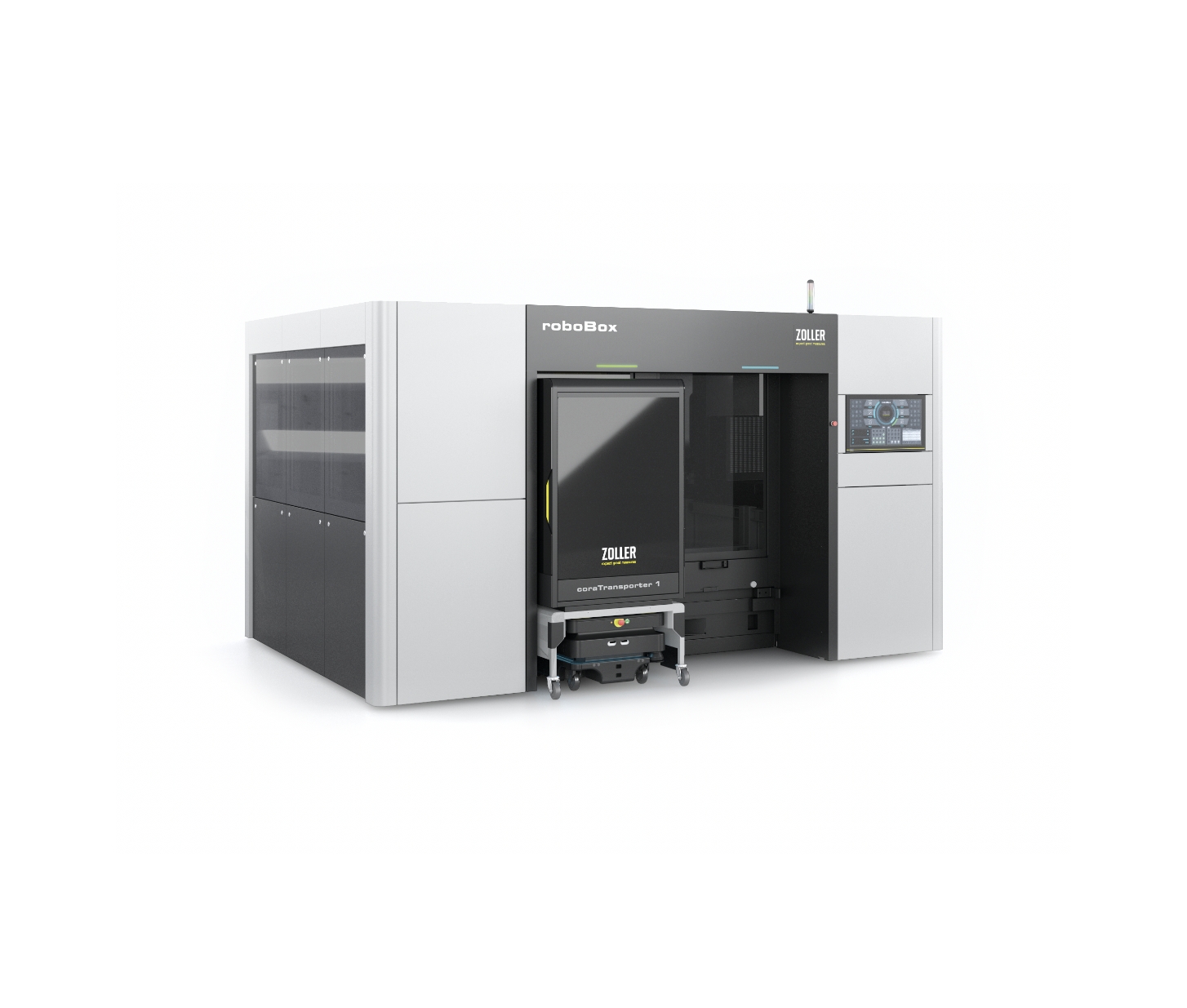

»roboBox« – impianto di automatizzazione
Se utilizzate quotidianamente un gran numero di utensili a calettamento, da impianti di automatizzazione come »roboBox« trarrete subito beneficio. »roboBox« può essere ampliato in modo personalizzato con max. sei moduli, realizzando un impianto completamente automatico per il montaggio, la misurazione e il raffreddamento degli utensili. I vostri vantaggi: elevata resa e precisione, elevata disponibilità degli utensili.
»roboBox« esegue autonomamente tutti i processi di calettamento già solo con la combinazione dei tre moduli di misurazione, calettamento e raffreddamento. Lavorate in serie con utensili completamente automatici, con lunghezza di serraggio a caldo e misurazione esatta. Gli utensili che hanno raggiunto la fine della loro durata utile o che sono difettosi possono essere scalettati rapidamente. »roboBox« di ZOLLER si può integrare senza alcun problema in qualsiasi processo produttivo e può essere messo in funzione rapidamente.
