»micBox«
effizienter Wendeschneid­plattenwechsler

Die »micBox« ist das vollautomatische ZOLLER-System zum Montieren, Drehen, Wenden und Wechseln von Wendeschneidplatten an Fräs­werkzeugen – mannlos und somit absolut prozesssicher. Abläufe, die bisher in aufwändiger Handarbeit durchgeführt wurden, können präzise und fehlerfrei ausgeführt werden und machen die »micBox« zum Gamechanger in Ihrer Fertigung.

»micBox«
effizienter Wendeschneid­plattenwechsler

Die »micBox« ist das vollautomatische ZOLLER-System zum Montieren, Drehen, Wenden und Wechseln von Wendeschneidplatten an Fräs­werkzeugen – mannlos und somit absolut prozesssicher. Abläufe, die bisher in aufwändiger Handarbeit durchgeführt wurden, können präzise und fehlerfrei ausgeführt werden und machen die »micBox« zum Gamechanger in Ihrer Fertigung.

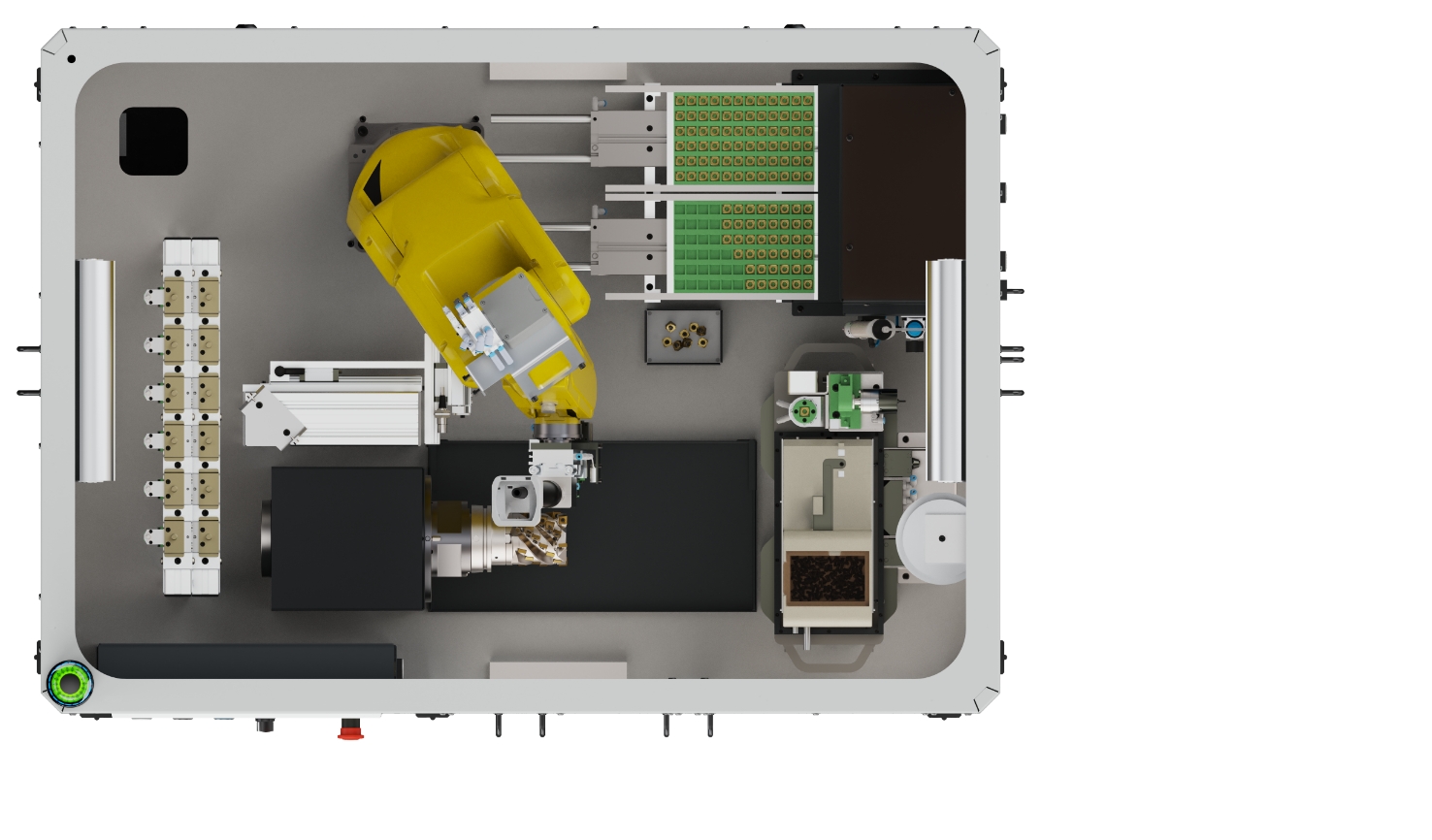

Systemlösung im Detail

6-Achsroboter

Magazin für Wendeschneidplatten

Dreh- und Wendeeinheit

Schraubeinheit

Universalspindel

Steuerungssoftware

Greifermagazin

Schmiereinheit für Schrauben

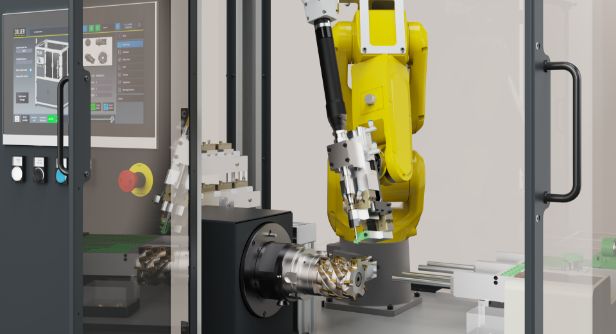

Agiler 6-Achsroboter

6-Achsroboter – von Fanuc mit dem die Wendeschneidplatten und Schrauben präzise gewechselt werden.

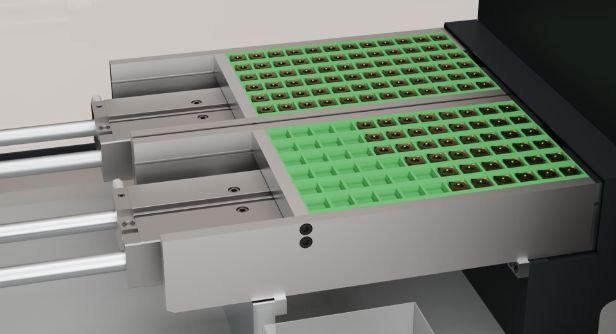

Integriertes Magazin für Wende­schneidplatten

Magazin für Wende­schneidplatten – bietet ausreichend Platz. Die zwei Magazine innerhalb der »micBox« können dabei unterschiedlich bestückt werden.

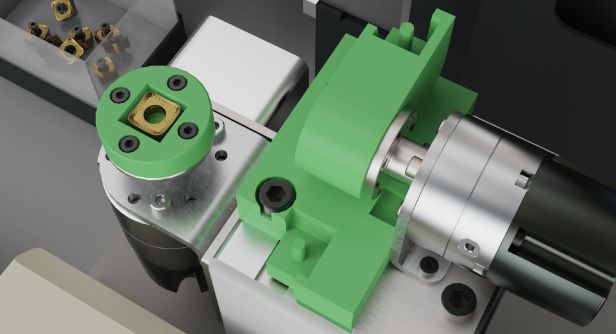

Bewegliche Dreh- und Wendeeinheit

Dreh- und Wendeeinheit – wird durch den 6-Achsroboter mit Wendeschneidplatten bestückt. Dieses Einsetzen der Wendeschneidplatten mittels 6-Achsroboter in die Dreh- und Wendeeinheit sorgt für die Neuausrichtung der Wendescheidplatten. Mit dem Schraubenmagazin wird bei Bedarf immer eine neue Schraube für das Werkzeug verwendet.

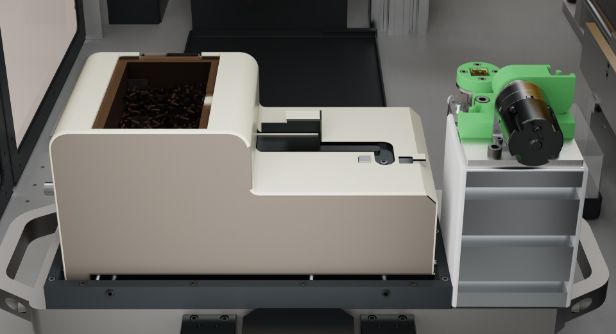

Effiziente Schraubeinheit

Schraubeinheit – mit integriertem Vakuumgreifer, welche am Roboter montiert ist und stets für ein präzises Wechseln und Anziehen der Schrauben mit richtigem Drehmoment sorgt.

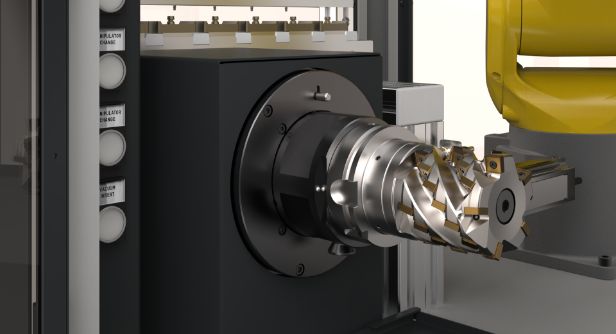

Hochgenaue Universalspindel

Universalspindel – ermöglicht die Aufnahme von Werkzeugen bis zu 20 kg und ermöglicht des Weiteren dass Werkzeuge präzise in der Rotation positioniert werden können.

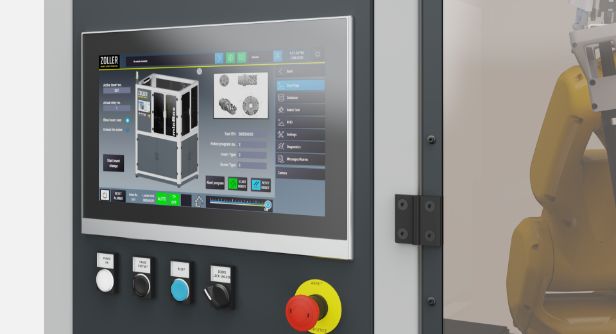

Leistungsstarke Steuerungssoftware

Steuerungssoftware – gewährleistet die vollständige Bedienung der »micBox«. Die Software lässt sich zusätzlich auch auf externen Bildschirmen anzeigen.

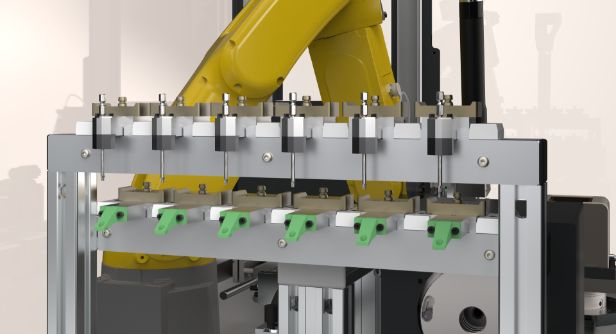

Multiples Greifermagazin

Greifermagazin – welches bis zu sechs Greifer für unterschiedliche Wendescheidplatten lagern kann.

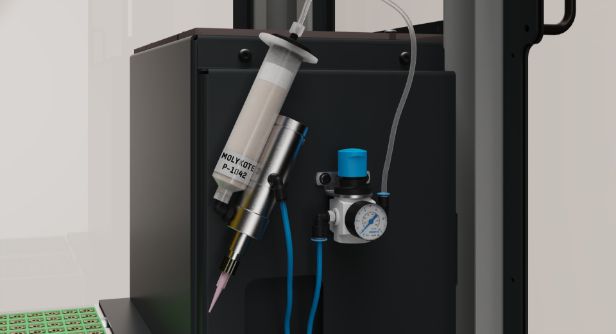

Integrierte Schmiereinheit

Schmiereinheit – für Schrauben verfügt über ein spezielles Fett und garantiert das einfache Lösen der Schrauben mittels Schraubeinheit.



Technische Daten »micBox«*

Werkzeuglänge bis 420 mm

Werkzeugdurchmesser bis 340 mm

Werkzeuggewicht bis 20 kg

*Auf Anfrage weitere Dimensionen möglich

Geräteausstattung

Fanuc 6-Achsroboter

Schutzumhausung

Steuerungssoftware

Schraubeinheit

Schraubeinheit Torx-Bits Torx 15 / Torx 20 / Torx Plus 15 / Torx Plus 20

Vakuum Wendescheidplattenwechsler

Schnellwechselpalette für Schraubenmagazin, Dreh- und Wendeeinheit

Magazine für Wendescheidplatten 2x

Baluff WZI

Schmiereinheit für Schrauben

Größe

H x B x T: 2138 x 1490 x 1190 mm
