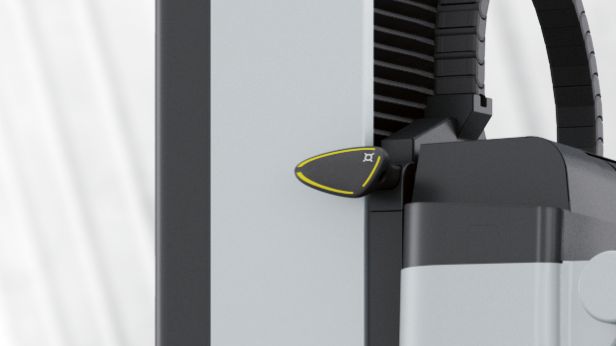

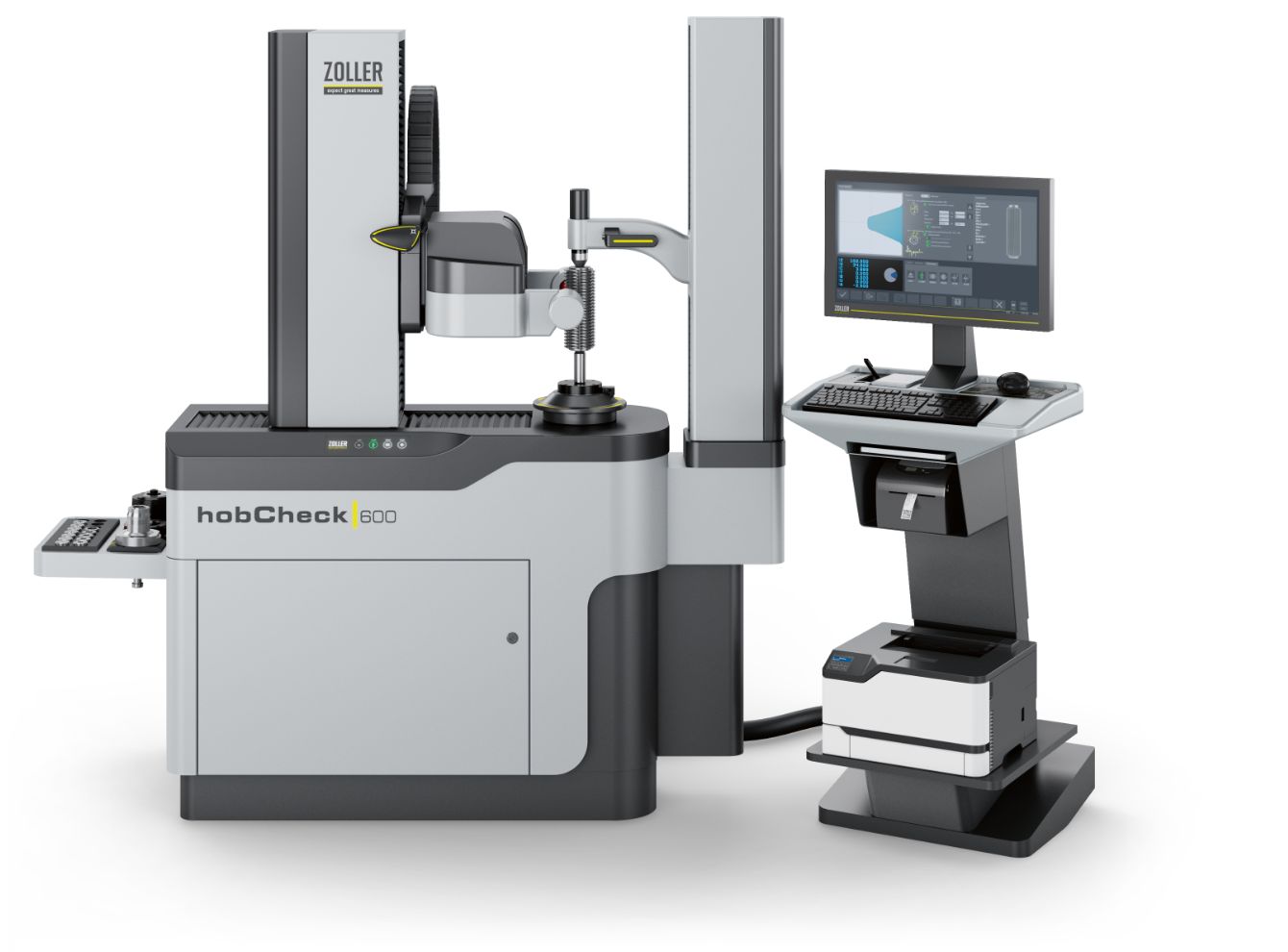

Ergonomischer Einhand­bediengriff »eQ« (ergonomic and quick) – um den Optikträger in Z- und X-Achse spielend leicht auf die richtige Position zu verfahren. Der Button mit dem Solutions-Symbol lässt sich mit weiteren praktischen Funktionen individuell konfigurieren, wodurch die Bedienung noch einfacher und komfortabler wird.

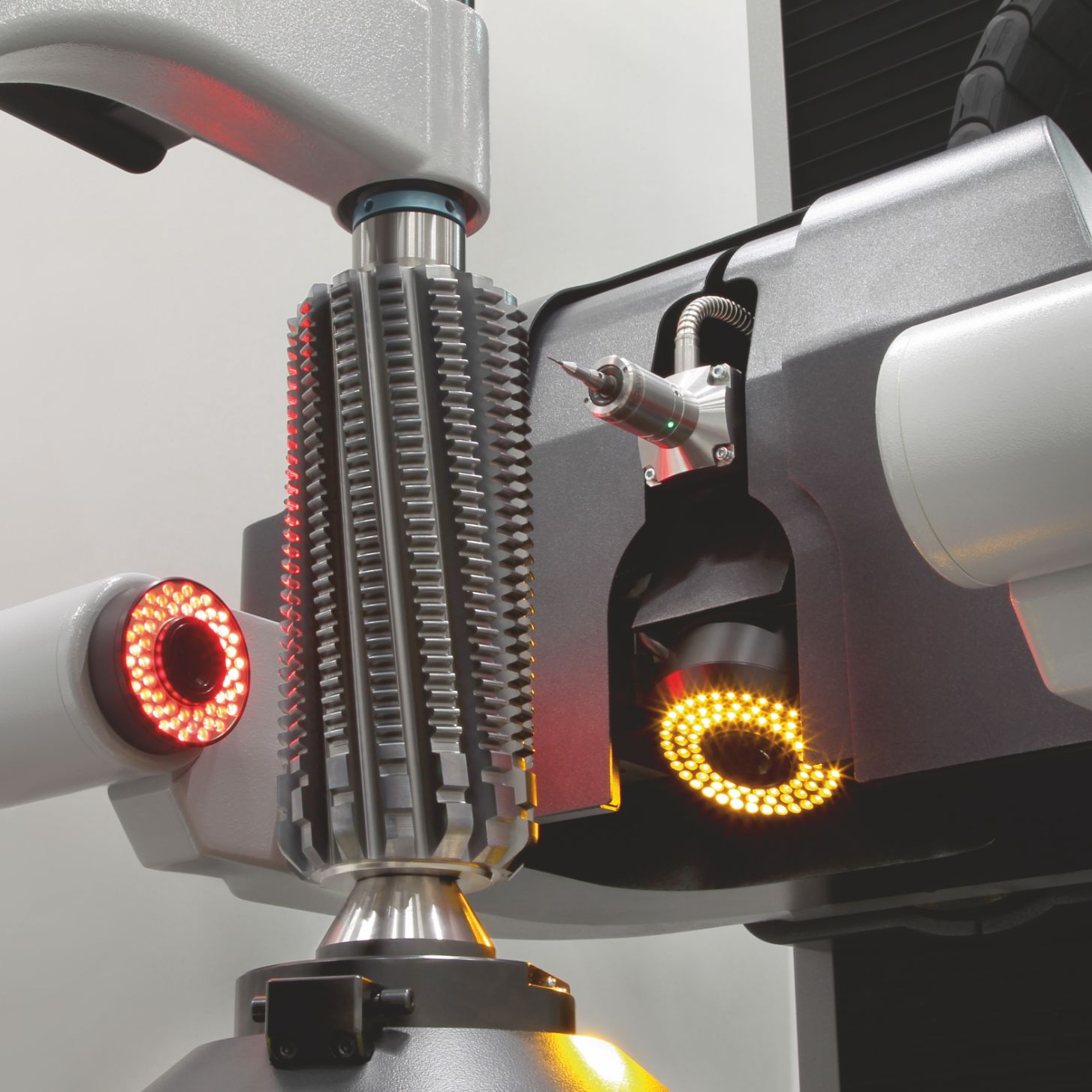

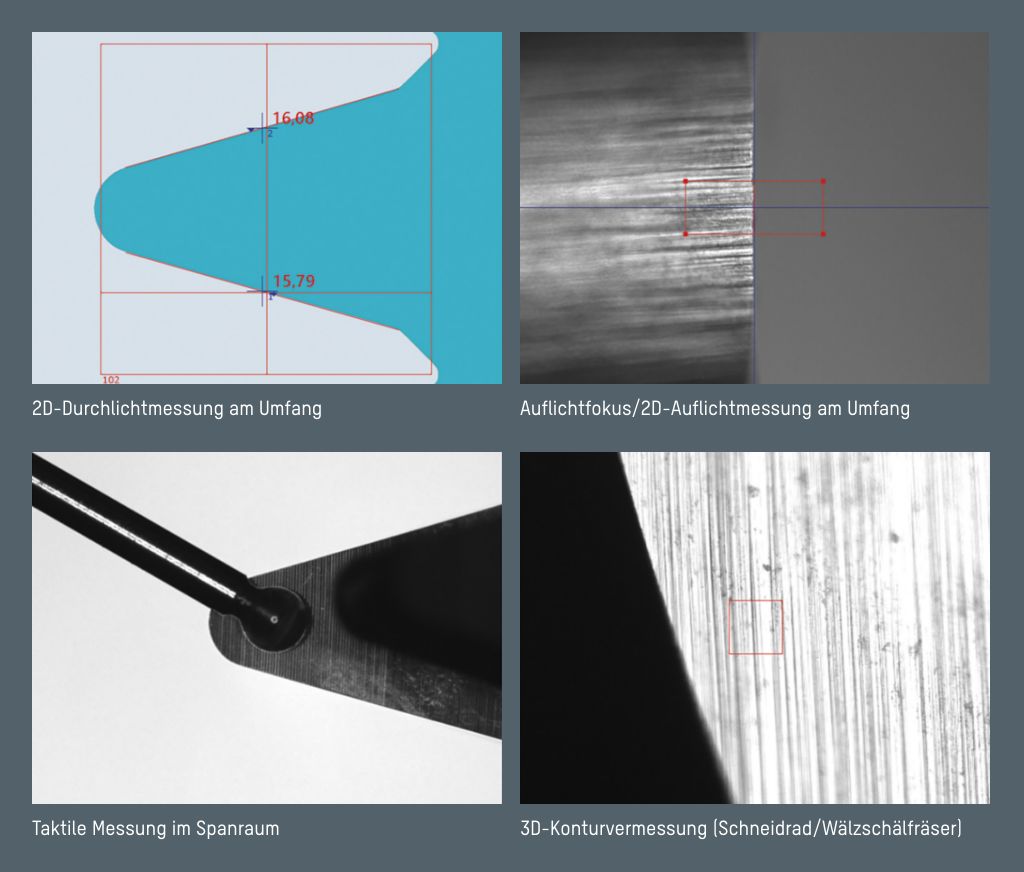

Schwenkbarer Multisensor-Optikträger »orthoScan« – findet immer den perfekten Blickwinkel auf das Werkzeug. So können an steigungsbehafteten Werkzeugen wie Gewinde­bohrern oder Wälzfräsern die Schneiden­geometrien im Durchlicht verzerrungsfrei vermessen werden.

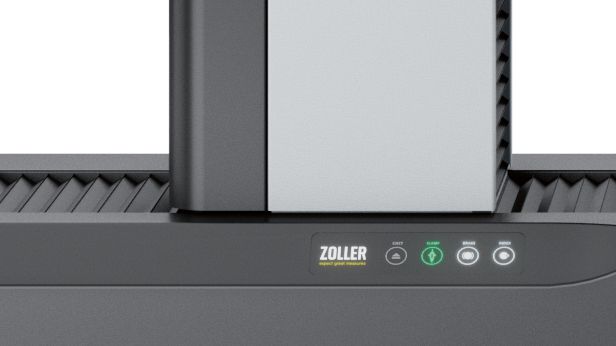

Z-, X-Achse manuell/CNC – die hochpräzisen und leichtgängigen Linearachsen dienen der Schnell- und Feinpositionierung der messenden Optik zur Werkzeugschneide. Ob manuell für Stichproben über den Einhand­bediengriff »eQ« oder CNC-gesteuert für vollautomatische Abläufe erlauben diese eine sichere, schnelle und bequeme Ausführung der Messung.

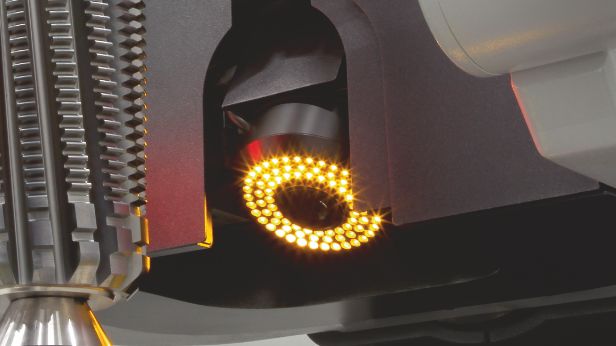

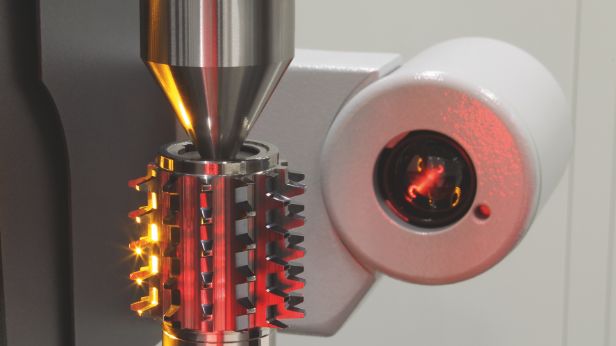

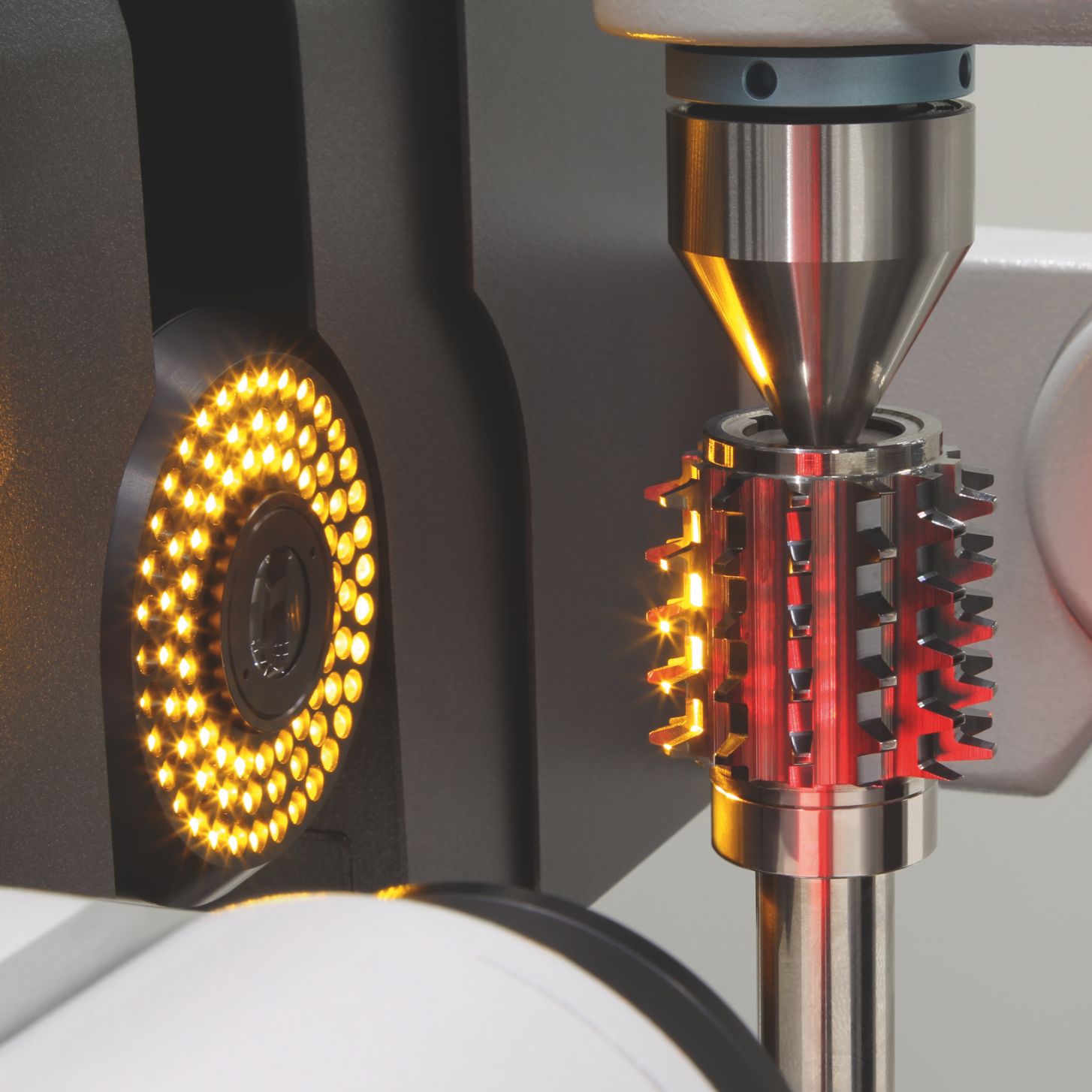

Auflichtkamera mit Multi-LED-Segment-Beleuchtung und CNC-Schwenkeinrichtung – zur Inspektion und automatischen Messung von Werkzeuggeometrien am Umfang, im Spanraum und an der Stirn. Einfach die Sollparameter im Messprogrammdialog eingeben und jede Messgröße wird automatisch gemessen und protokolliert: Spanwinkel, Freiwinkel, Nutkontur, Fasenbreite und viele weitere Geometrien. Die in acht Bereiche segmentierten Hochleistungs-LEDs werden automatisch vom Messsystem gesteuert und gewährleisten durch die automatische Intensitäts­regelung eine optimale Ausleuchtung der Oberfläche – für hohe Präzision und Wiederholgenauigkeit.

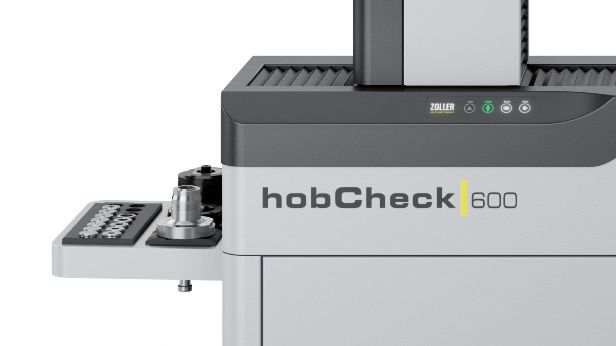

Praktisches Ablagebord – nimmt Vorsatzhalter, Adapter, Werkzeuge und Zwischenbüchsen auf.

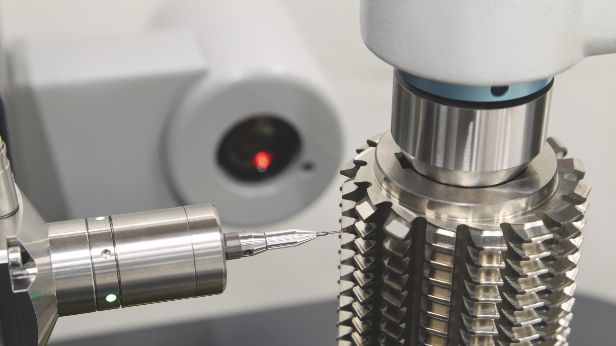

Pneumatischer Reitstock – erlaubt das Halten langer und dünner Werkzeuge als Gegenspitze und das Spannen zwischen Spitzen. Er verfügt über eine hochpräzise und mitlaufende Spitze. Die sehr leichtgängige Schnellverstellung erlaubt ein feinfühliges Einfahren in das Werkzeugzentrum und der automatische Druckaufbau ein sicheres Halten der Werkzeuge ohne Verzug.

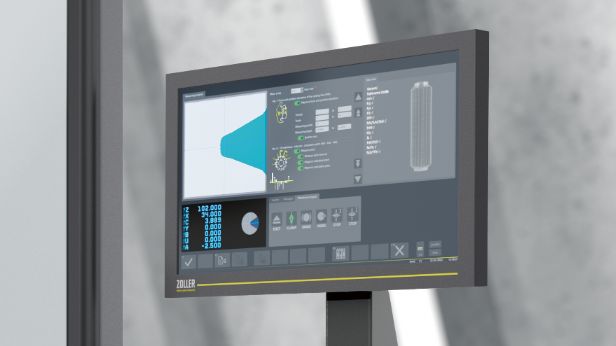

Software »pilot 4.0« – ist selbsterklärend, übersichtlich und ermöglicht der Bedienerin und dem Bediener prozesssichere Messungen. Sie bietet auf allen ZOLLER-Systemen eine einheitliche Benutzeroberfläche – bis hin zu ZOLLER TMS Tool Management Solutions. Der individuelle Aufbau der Software erlaubt hierbei schnell umsetzbare kunden­spezifische Anpassungen.

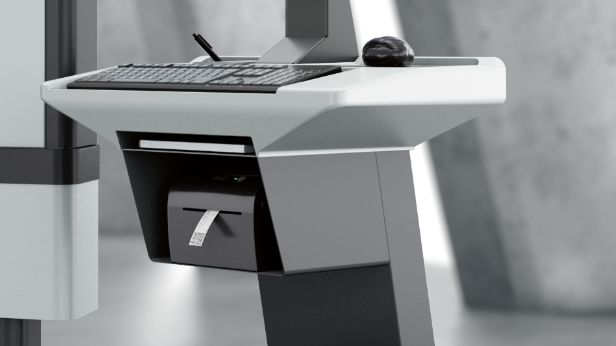

Separate Bedieneinheit »cockpit« – bietet Platz für Tastatur und Maus sowie Ablagen für Etiketten- und Laserdrucker, Scanner und Werkzeuge. Der 24″ TFT-Farbmonitor ist in Höhe und Neigung verstellbar und gestaltet so die Nutzung der Software maximal komfortabel. So kann sich jede Bedienerin und jeder Bediener den Arbeitsplatz mit wenigen Handgriffen individuell einrichten.

Hochgenauigkeitsspindel »ace« – garantiert μm-genaues Aufnehmen und Spannen von Werkzeugen und Aufnahmen aller Art. Eine Adaption an viele Werkzeughaltersysteme ist durch das universelle Vorsatzhalter-Wechselsystem gewährleistet. Der CNC-Antrieb mit Autofokus und präzisem Winkelmesssystem bietet ein automatisches Fokussieren der Werkzeugschneide und die Aufnahme der Wirkkontur.

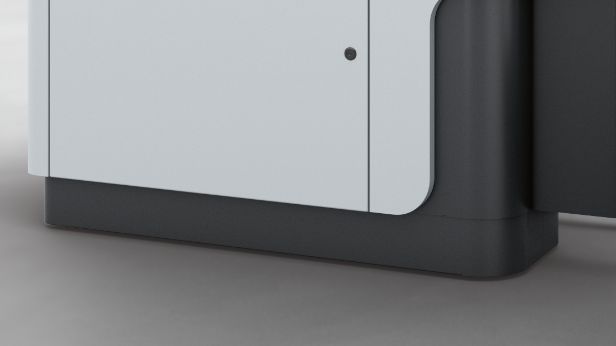

Stabiler Untertisch – die Basis des Gerätes: Hier sind Rechner, Elektronik und Pneumatikelemente industriegerecht und service­freundlich untergebracht, alles sauber und mit ausreichend Platz verlegt für gute Zugänglich­keit und optimale Belüftung.
