Optionen & Zubehör

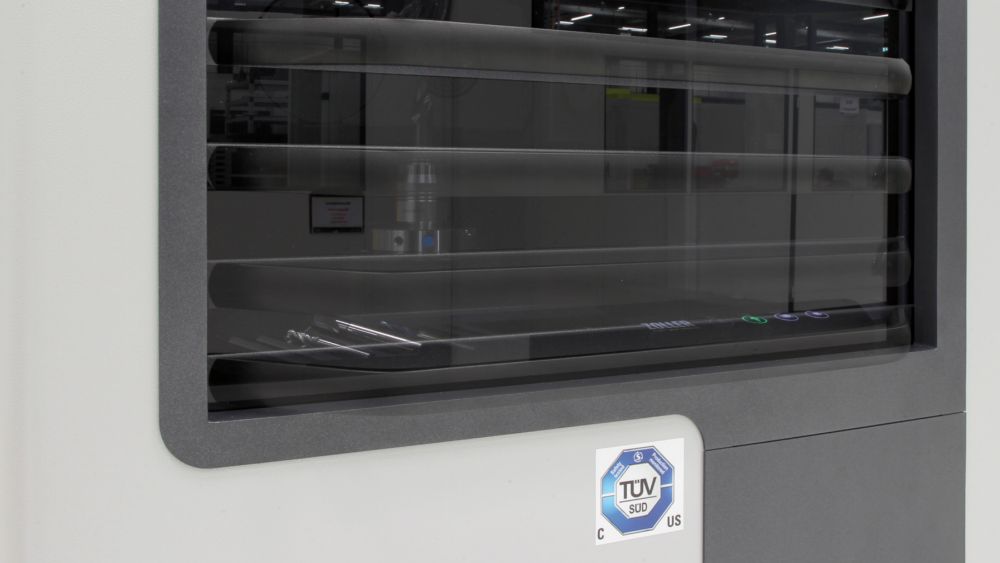

Automatische Schiebetür
Vor dem Start des Messvorgangs kann die Schiebetür der Messmaschine bequem und einfach über die Software automatisch pneumatisch geschlossen und nach Beendigung des Messvorgangs wieder geöffnet werden.

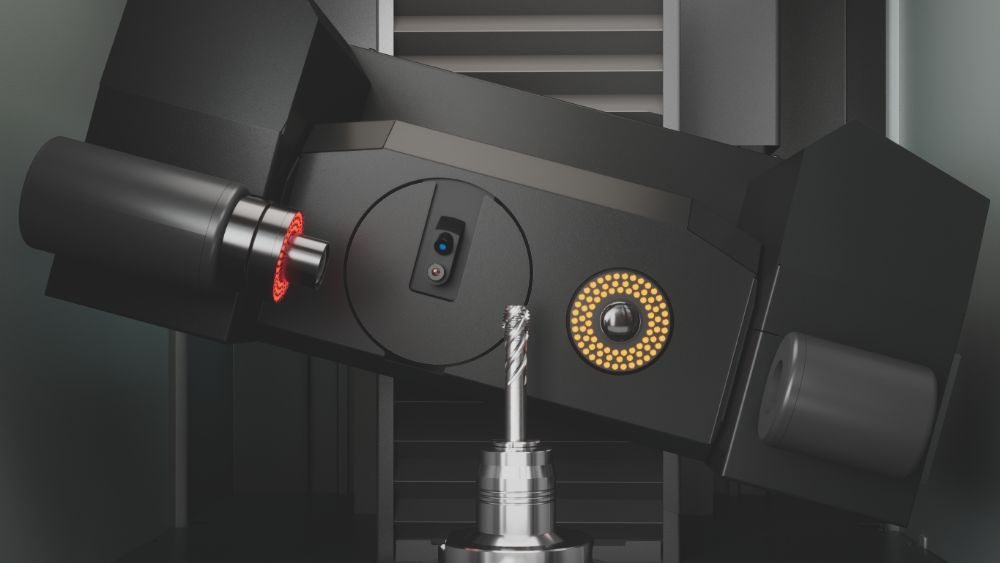

»orthoScan«
Der schwenkbare Multisensor-Optikträger »orthoScan« findet immer den perfekten Blickwinkel auf das Werkzeug. So können an steigungsbehafteten Werkzeugen wie Gewindebohrer oder Wälzfräser die Schneidengeometrien verzerrungsfrei vermessen werden.

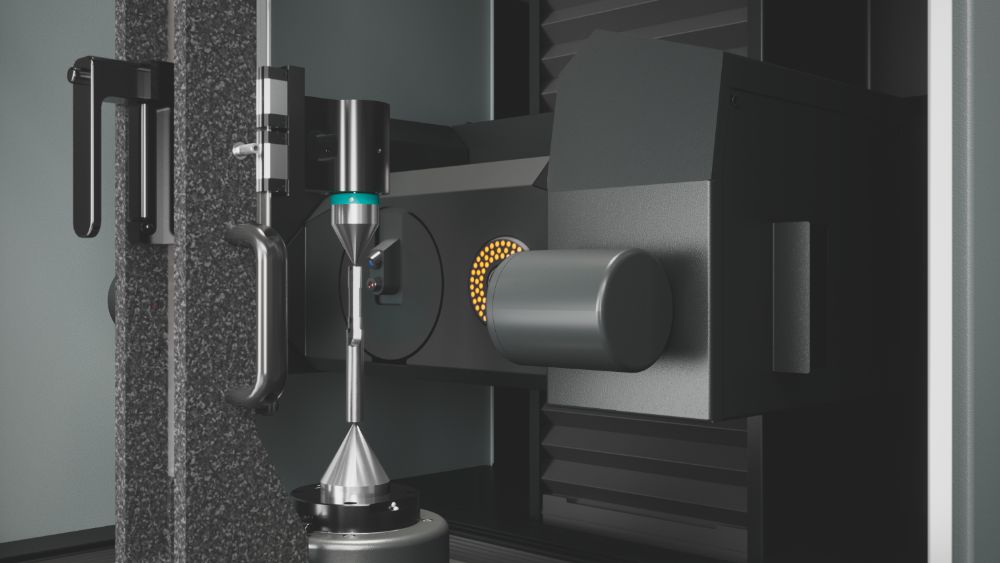

Reitstock-Gegenspitze
Mit einem Spannbereich von 300 mm zur Aufnahme von Werkzeugen zwischen Spitzen und zum Messen ausschließlich im Rachenlehrenprinzip. Der Reitstock ist abnehmbar und mit einer hochpräzisen Hirth-Verzahnung als Wechselschnittstelle ausgestattet.

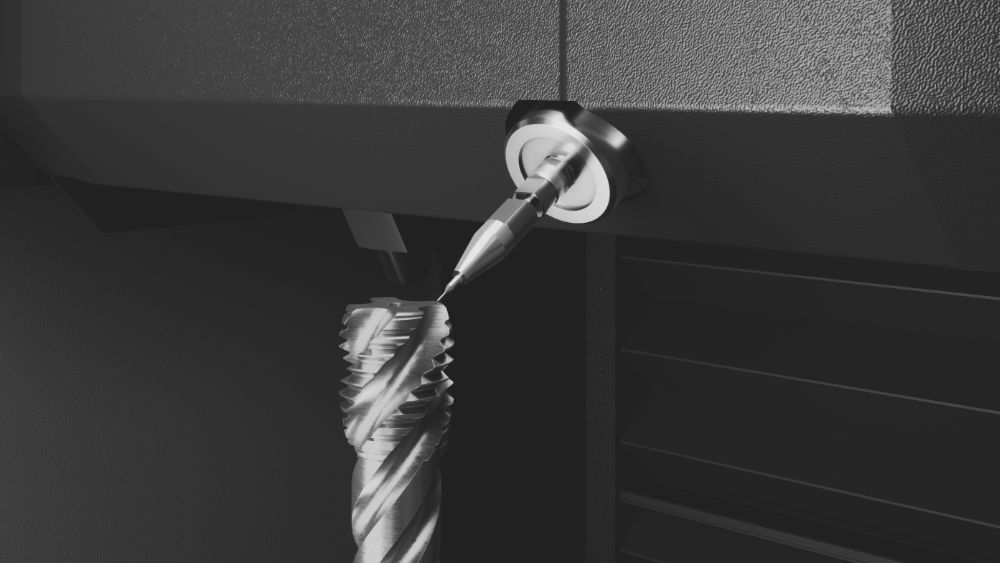

Scannender Messtaster
Zur elektronischen taktilen Messung beispielsweise des Flankenhinterschliffs an Gewindebohrern. Lieferbar mit Tasteinsätzen von D 0,3 mm bis D 2 mm.

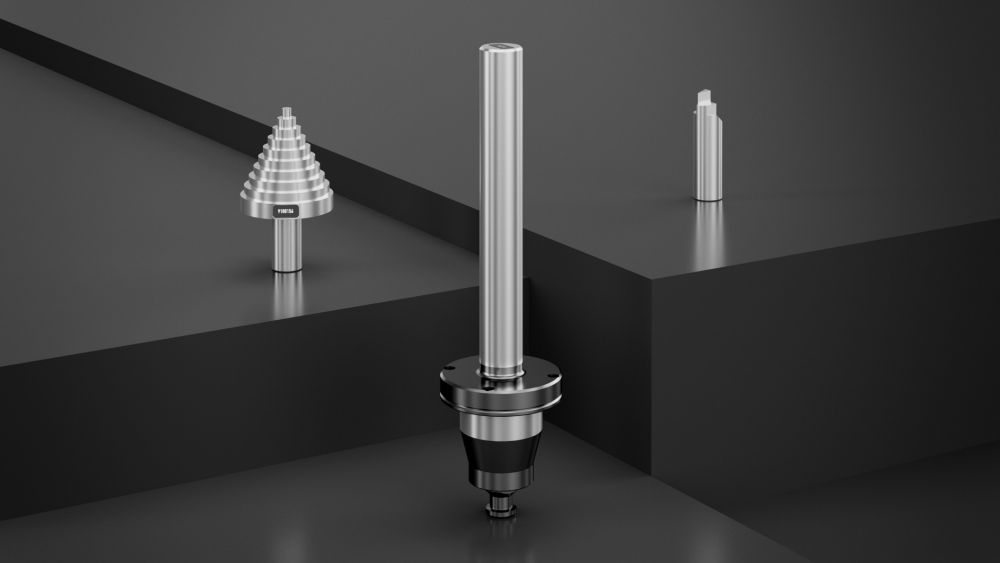

Mess- und Prüfmittel
Zur periodischen Überprüfung der Messmaschine vor Ort und zum Nachweis der Genauigkeiten von Durch- und Auflichtmessungen bietet ZOLLER für Ihre Messmaschine entsprechende Mess- und Prüfmittel wie beispielsweise Kontrolldorne, Durchmesser- und Winkelprüflehren.

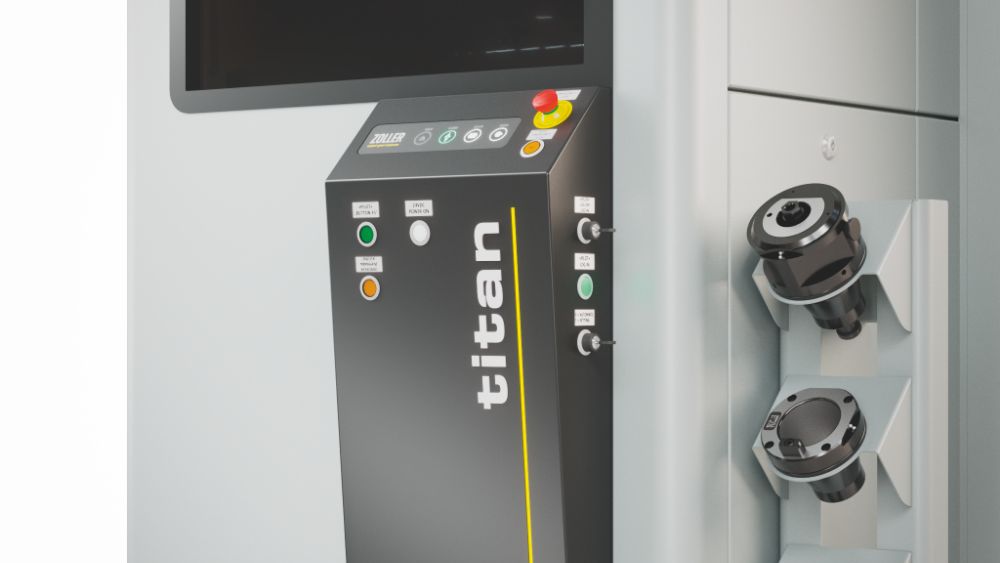

Sicherheitspaket
Wichtige Bedienelemente sind an der Vorderseite der Messmaschine angebracht. So haben Sie stets einen uneingeschränkten Zugriff auf den Not-Halt-Schalter, den Reset-Taster, die Folientastatur und die Taste zum Start von Messvorgängen.

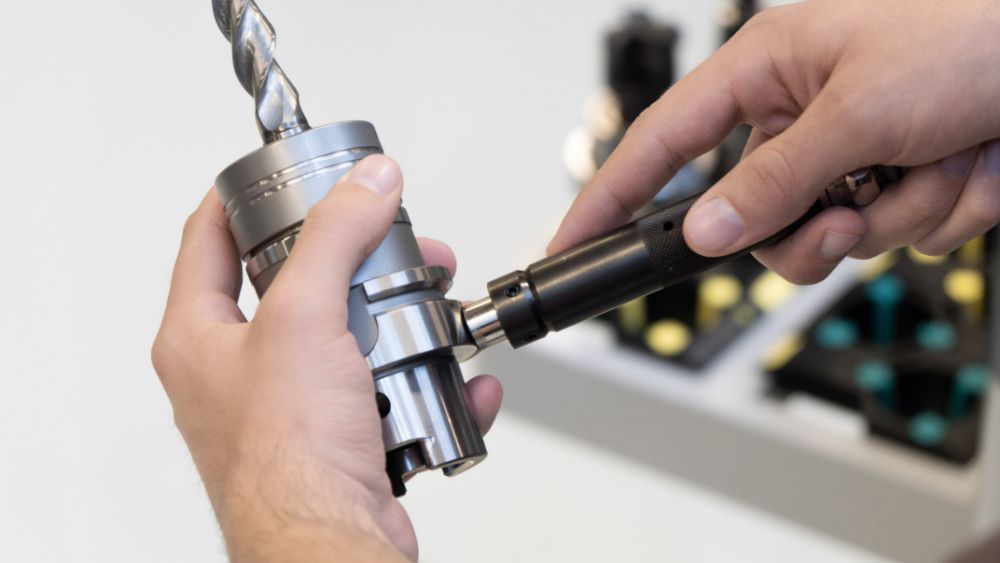

Manuelle RFID-Schreib-/Lesestation »mslz«
Für manuelles Schreiben/Lesen des Codeträgers an der Werkzeugaufnahme über einen Handleser.

USV-Anlage
Mit der USV-Anlage zur unterbrechungsfreien Stromversorgung wird bei Störungen im Stromnetz sichergestellt, dass Ihr Rechner ordnungsgemäß heruntergefahren wird, um Datenverlust zu vermeiden. Netzspannungen von 230 V~ (Europa) bzw. 120 V~ (USA) sind verfügbar.

Technische Daten »titan«
Maximale Werkzeuglänge Z 600 mm
Maximaler Werkzeugdurchmesser D 230/100 mm
Maximaler Rachenlehrendurchmesser d 100/75 mm
Anzahl der Achsen 5–7
Gewicht ~ 1400 kg
Anwendung
2D-Parameter Auflicht
Durchmesser Standard 2–100 mm
Basis
Mikrowerkzeuge 0,1–10 mm
optional
3D-Parameter Auflicht
Partiell
Basis
Flächenbezogen
Basis
Messaufgaben
Schneidkantenpräparation
optional
Rauheit
optional
Gewindewerkzeuge
optional
Sensorik-Konfiguration
Optik-Durchlicht
Durchlichtkamera HR70, BF ca. 4,0 x 3,6 mm2
Basis
Durchlichtkamera 5 Mpx, BF ca. 5,5 x 5,0 mm2
optional
Durchlichtkamera WF, BF ca. 15,5 x 14,1 mm2
optional
Optik-Auflicht
Auflichtkamera HR70 Standard, BF ca. 1,1 x 1,0 mm2
Basis
Auflichtkamera HR70 Micro, BF ca. 0,4 x 0,4 mm2
optional
»zep«-Sensor (Schneidkantenpräparation)
optional
»zep-R«-Sensor (Schneidkantenpräparation/Rauheit)
optional
»Z3dCam«-Sensor (Digitalisierung)
optional
Taktil
Scannender Messtaster
optional
Messmaschinen-Konfiguration
Spindel
Hochgenauigkeitsspindel »tcs«
Basis
Hochgenauigkeitsspindel »ahd«
optional
Hohlgeber
Basis
Linearantrieb
Formschluss Kugelrollspindel
Basis
X-, Y-Achse in Kreuztischbauweise
Basis
Optik-Antrieb
Schwenkachse Auflicht
Basis
Schwenkachse Auflicht & Durchlicht
optional
Schwingungsdämpfung
Integriert, aktiv mit Niveauregulierung
Basis
Nivellierelement an Maschinenfüßen
Basis
Material
Hartgestein
Basis
Genauigkeit
Exy = 2,0 μm + (L/250 mm) μm
Basis
Ex = 1,3 μm + (L/300 mm) μm
Basis
