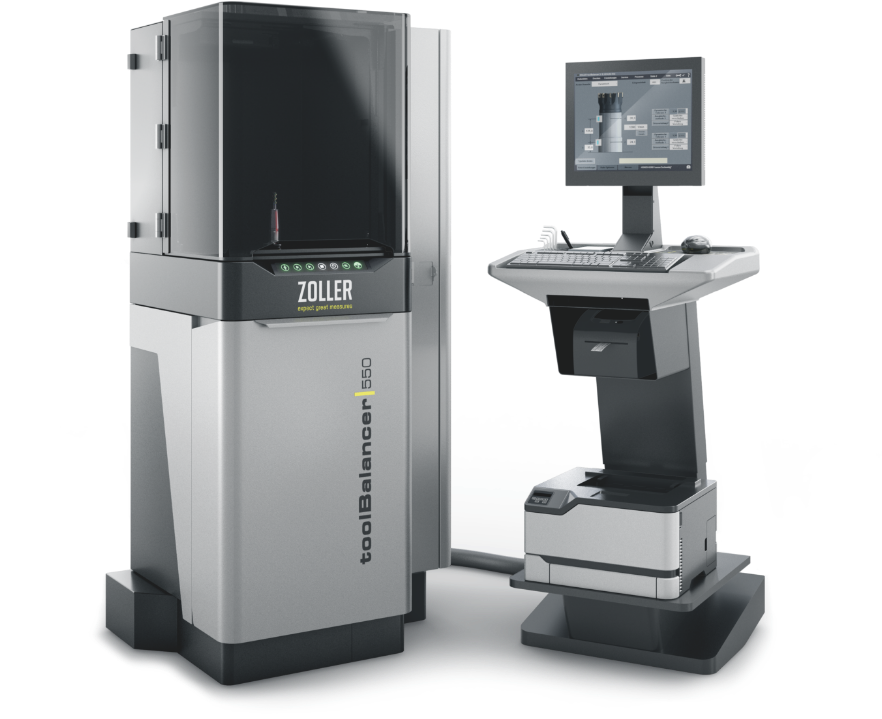

El sistema de equilibrado con la tecnología más reciente y diseño ergonómico

Representamos el avance inteligente

Con herramientas perfectamente equilibradas de alta precisión conseguirán, una mayor durabilidad de las herramientas, un mayor duración del husillo y una mejor superficie de sus piezas. Con »toolBalancer« aportará el equilibrio perfecto de sostenibilidad, eficiencia y progreso no solo a sus herramientas, sino a su fabricación completa.

El equilibrio único entre funcionalidad y ergonomía para unos resultados de medición exactos: Esto es precisión y seguridad certificada para su producción.

Frank Hartstein, Parte del equipo de Desarrollo del Producto »toolBalancer«

Nosotros, la empresa tecnológica ZOLLER, enfocamos nuestras experiencias y competencias para este nuevo desarrollo de producto, establecemos así otro hito y completamos la cartera de productos de ZOLLER. Típicamente ZOLLER: Todo en uno.

Christoph Zoller, Director

La combinación perfecta de diseño, ergonomía e inteligencia tecnológica. La solución de ZOLLER con seguridad certificada para una aplicación cuidadosa con los recursos en su producción.

Alexander Zoller, Director

Verificación TÜV y UL/CSA

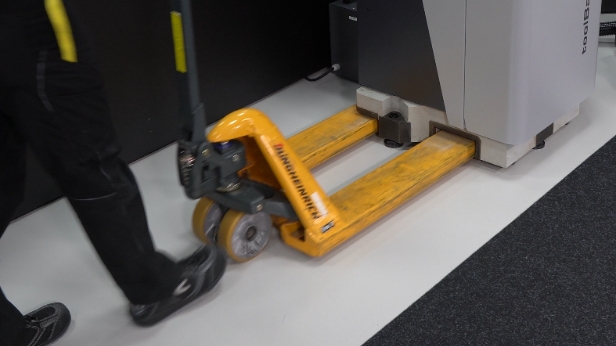

500 kg de base maciza

Los mejores resultados de equilibrado: < 0,4 gmm

La interacción de
alto rendimiento

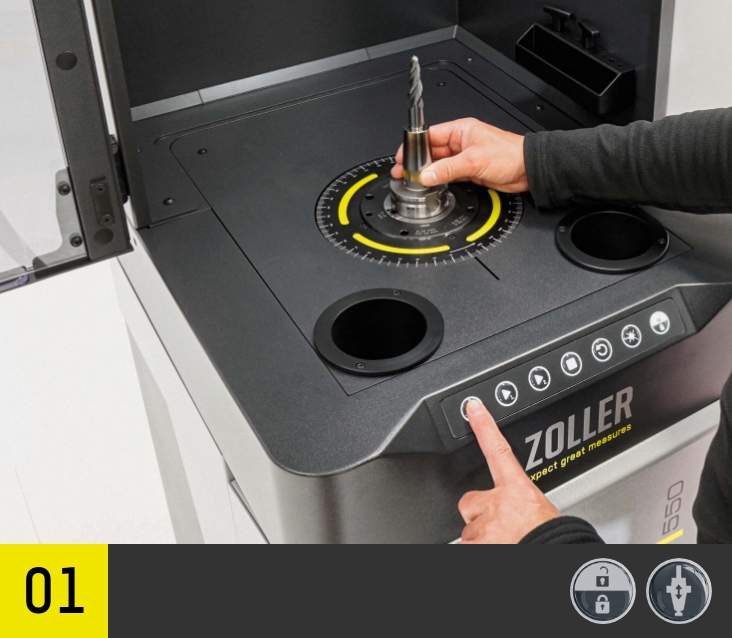

Abrir la cubierta,
Colocar la herramienta y tensar

Cerrar la cubierta e iniciar la Marcha 1

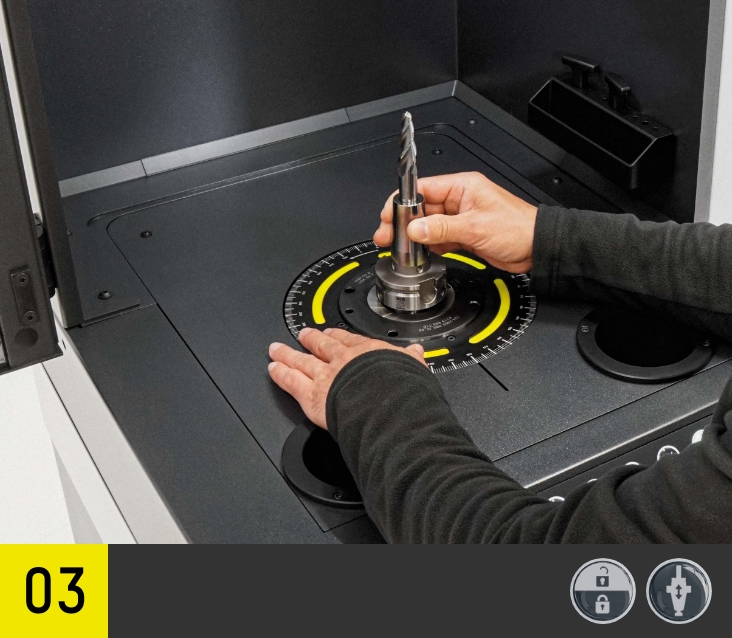

Abrir la cubierta, Aflojar la tensión,
Girar la herramienta 180° y tensar

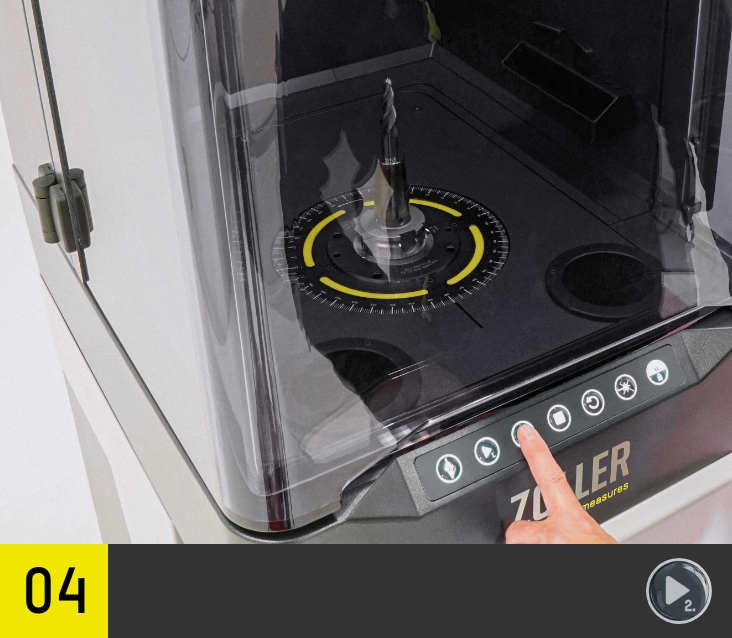

Cerrar la cubierta e iniciar la Marcha 2

Abrir la cubierta,

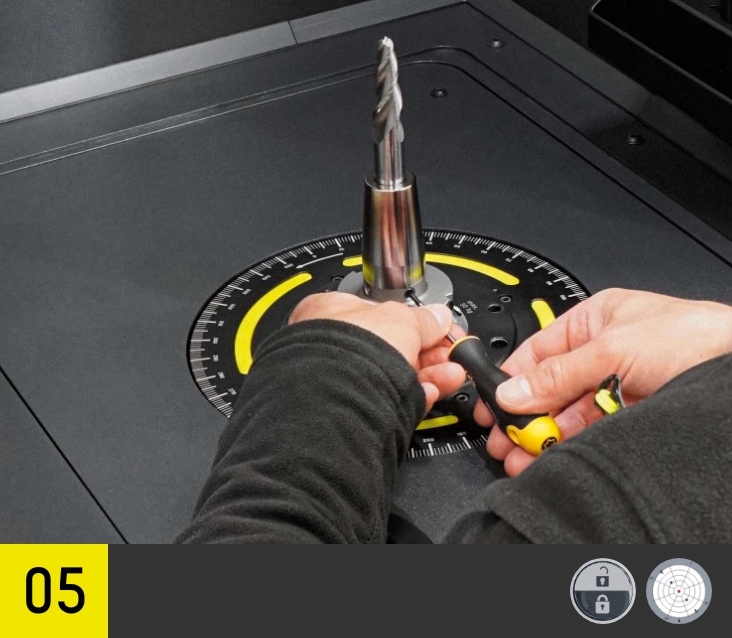

Corregir el desequilibrio (p. ej. mediante los tornillos de equilibrado)

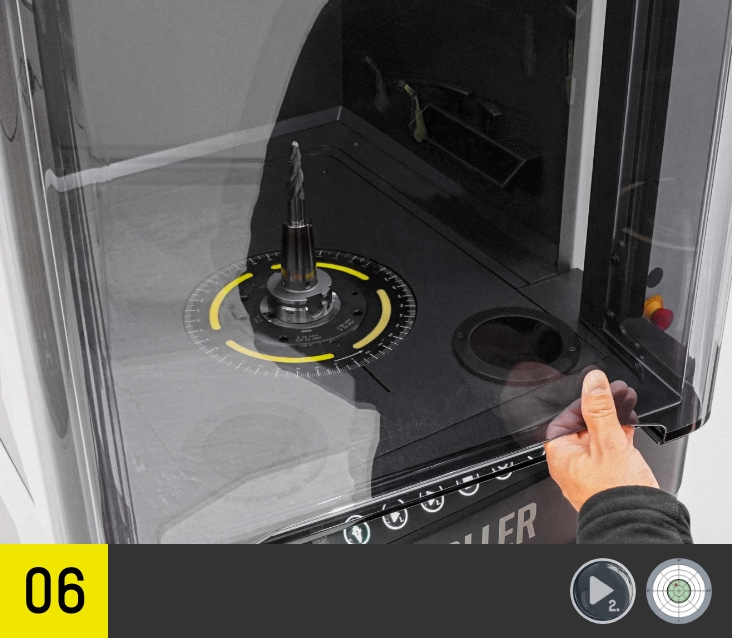

Cerrar la cubierta e iniciar la Marcha de control,
Resultados de medición de la marcha de control

De forma segura y rápida hasta el objetivo

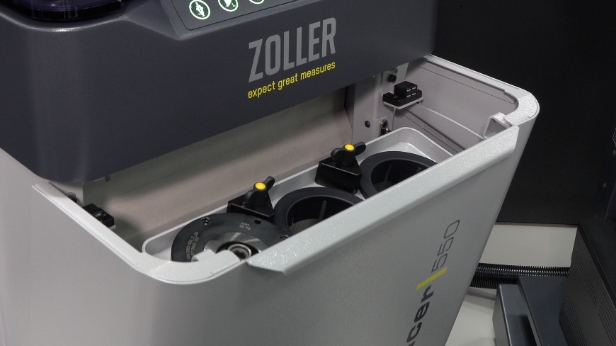

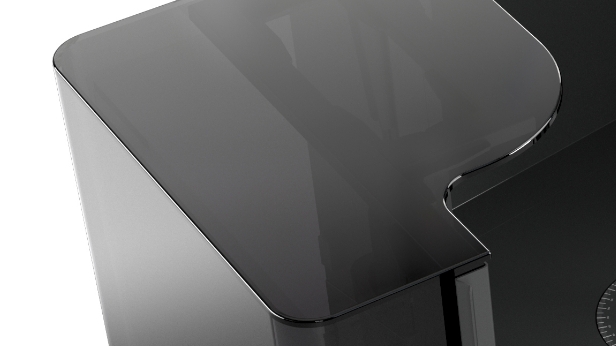

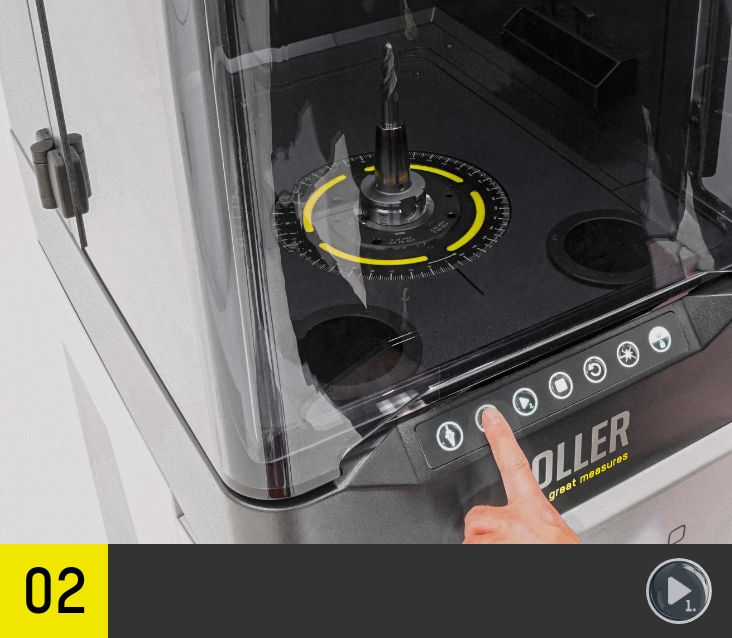

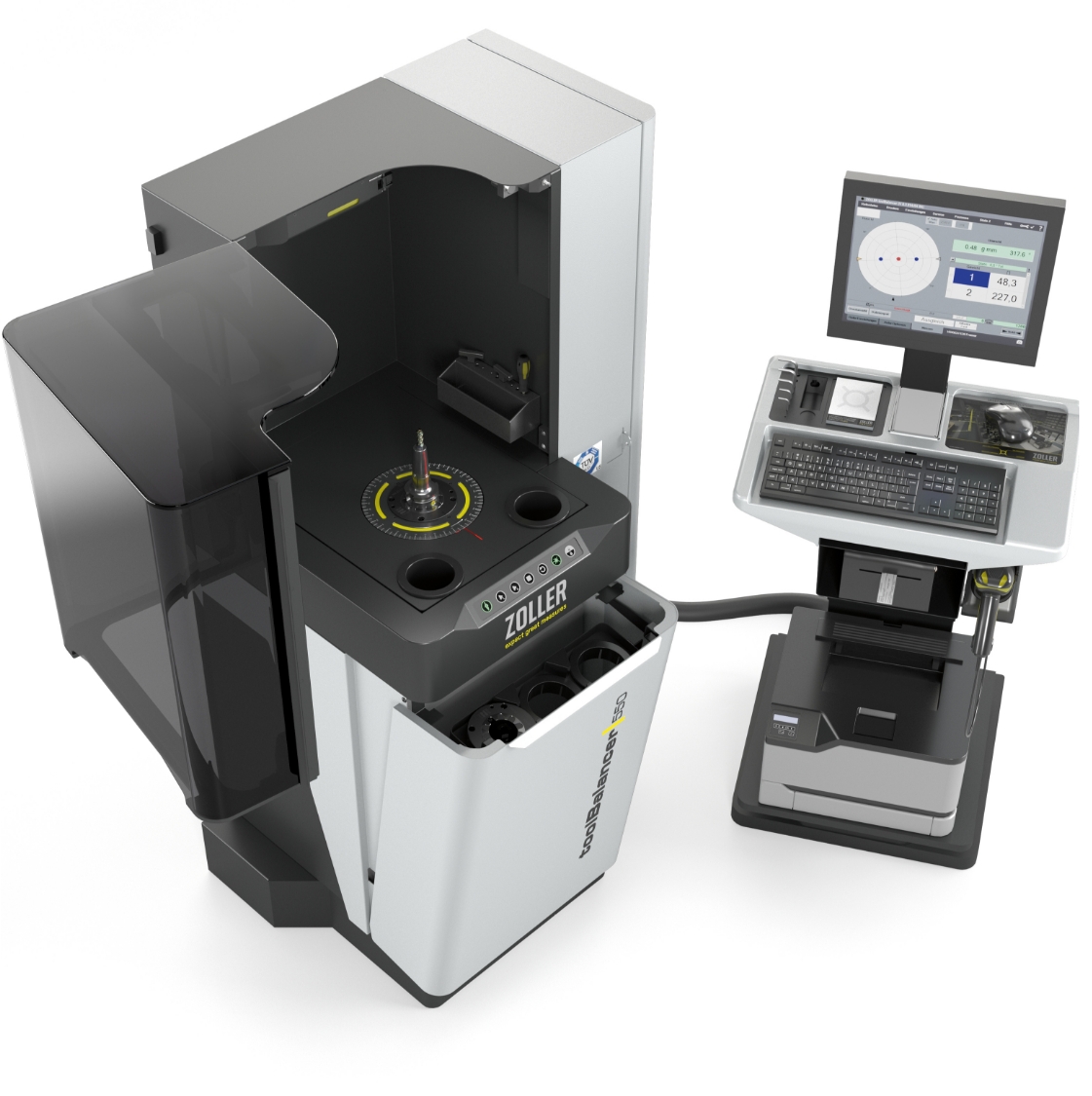

»toolBalancer« logra que el equilibrado de la herramienta sea particularmente sencillo gracias a la cubierta de seguridad con diseño ergonómico »twinPanel«, teclado de membrana confortable, compartimento para adaptador de equilibrado y bandejas en el gran espacio de trabajo.

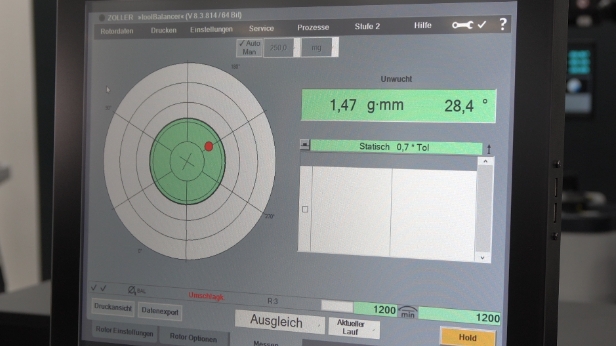

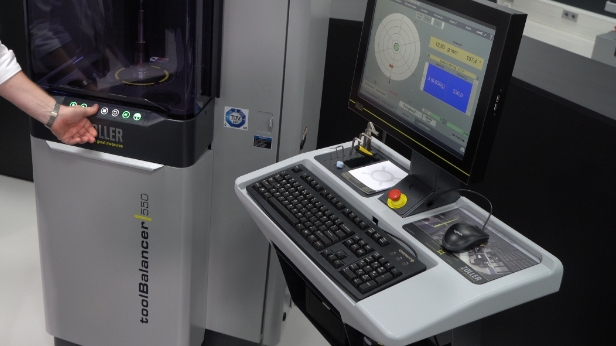

El software de manejo ZOLLER con la representación gráfica estructurada guía a los operarios y operarias de forma intuitiva a lo largo del proceso de medición y equilibrado. Mediante las opciones de software correspondientes, están disponibles todas las aplicaciones de equilibrado en uno o dos planos de equilibrado para la aplicación, como la compensación del lugar fijo con tornillos de equilibrado o el uso de anillos o el equilibrado mediante la eliminación de material, como taladrado o fresado.

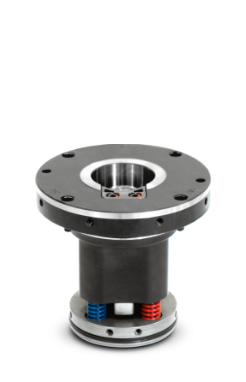

Nuestros adaptadores, fiables y precisos

La elección de los adaptadores de equilibrado ZOLLER de alta precisión con su diseño exclusivo le permite el tensado de accionamiento mecánico y, sobre todo, seguro de los portaherramientas SK, HSK y cónico de polígono con una precisión de repetición no alcanzada hasta hoy.

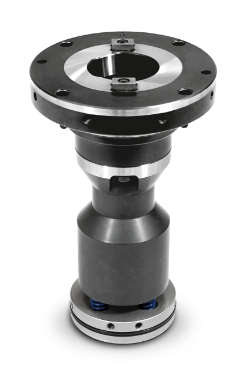

Adaptador SK –
SK 30/40/50

Adaptador SK –
SK 30/40/50

  • Tensión neumática de la herramienta con paquete de resorte con amarre mecánico
  • Alta reproducibilidad y precisión de repetición
  • Perno de centrado con expulsor para el recambio sencillo del portaherramientas
  • Máxima precisión de repetición gracias al alojamiento radial y axial sin holgura de los portaherramientas
  • Sistema de cinco puntos para el alojamiento sin holgura del cono de gran apertura del cono SK
  • Seguridad certificada al recambiar el adaptador
  • Opción de equilibrado de alojamientos SK sin perno de tracción

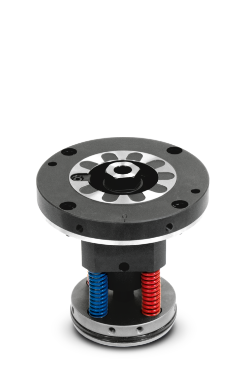

Adaptador HSK –
HSK 32/40/50/63/80/100
(A/C/E-B/D/F)

Adaptador HSK –
HSK 32/40/50/63/80/100
(A/C/E-B/D/F)

  • Tensión neumática de la herramienta con paquete de resorte con amarre mecánico
  • Alta reproducibilidad y precisión de repetición
  • Perno de centrado con expulsor para el recambio sencillo del portaherramientas
  • Máxima precisión de repetición gracias al alojamiento radial y axial sin holgura de los portaherramientas
  • Seguridad certificada al recambiar el adaptador

Adaptador PSC –
Cono de eje de polígono –
C 32/40/50/63/80

Adaptador PSC –
Cono de eje de polígono –
C 32/40/50/63/80

  • Tensión neumática de la herramienta con paquete de resorte con amarre mecánico
  • Alta reproducibilidad y precisión de repetición
  • Perno de centrado con expulsor para el recambio sencillo del portaherramientas
  • Máxima precisión de repetición gracias al alojamiento radial y axial sin holgura de los portaherramientas
  • Seguridad certificada al recambiar el adaptador

Otros adaptadores disponibles bajo pedido.

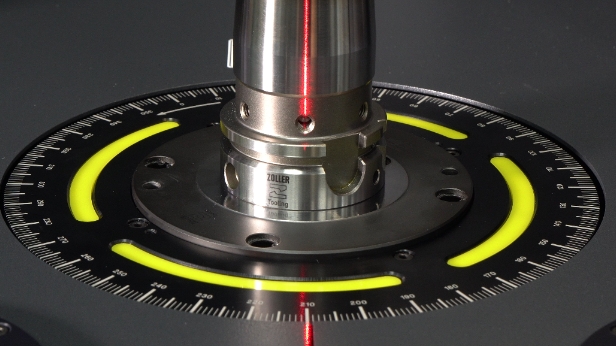

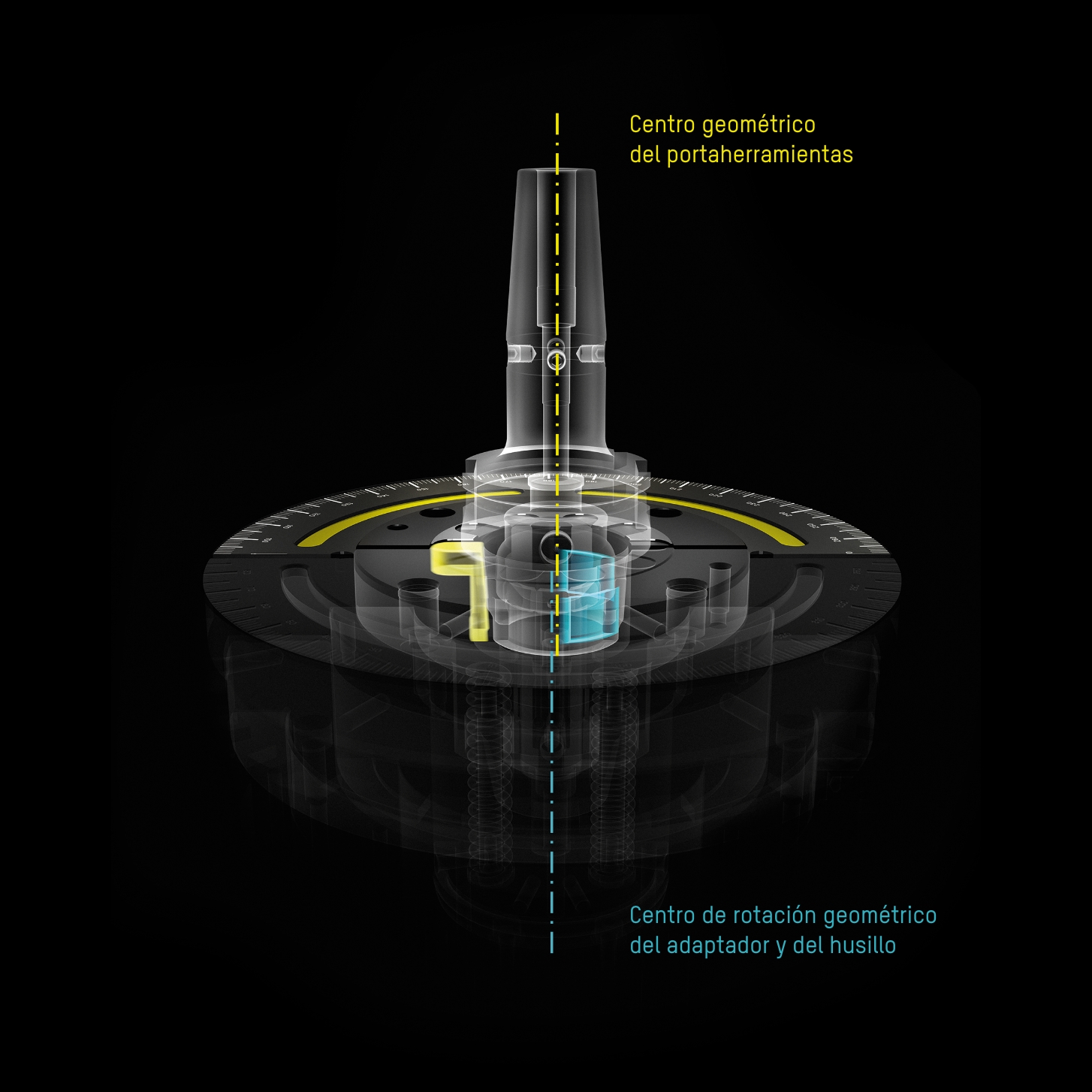

Desde el centro hasta la precisión máxima

El desequilibrio en las herramientas se produce por la estructura asimétrica y la distribución asimétrica asociada de las masas. El ZOLLER »toolBalancer« soluciona lo similar con lo similar y apuesta por un desplazamiento consciente respecto al centro en el adaptador de equilibrado durante la medición y el equilibrado de sus herramientas.

El adaptador de equilibrado con desplazamiento respecto al centro está diseñado con un sistema de dos puntos y una pieza de presión. Estos dan lugar a una señal de sensor grande y de mejor medición y garantizan, especialmente con una alta calidad de equilibrado y un pequeño desequilibrio, resultados de equilibrado altamente precisos.

Desde el centro hasta la precisión máxima

El desequilibrio en las herramientas se produce por la estructura asimétrica y la distribución asimétrica asociada de las masas. El ZOLLER »toolBalancer« soluciona lo similar con lo similar y apuesta por un desplazamiento consciente respecto al centro en el adaptador de equilibrado durante la medición y el equilibrado de sus herramientas.

El adaptador de equilibrado con desplazamiento respecto al centro está diseñado con un sistema de dos puntos y una pieza de presión. Estos dan lugar a una señal de sensor grande y de mejor medición y garantizan, especialmente con una alta calidad de equilibrado y un pequeño desequilibrio, resultados de equilibrado altamente precisos.

Dos variantes, ningún compromiso

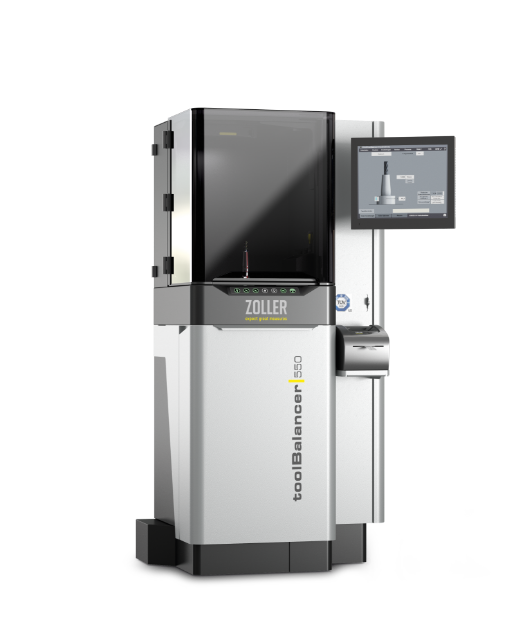

»toolBalancer 550«

Realice una selección de forma sencilla y visible o póngase en contacto con nosotros! Diámetro máximo de la herramienta: 480 mm, longitud máxima de la herramienta: 550 mm

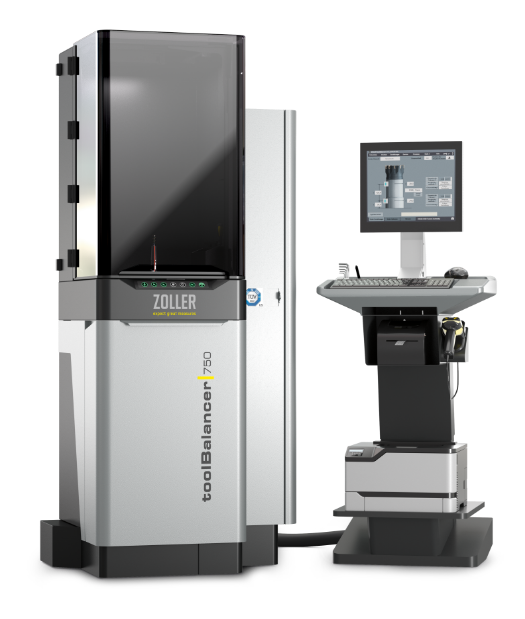

»toolBalancer 750«

Realice una selección de forma sencilla y visible o póngase en contacto con nosotros! Diámetro máximo de la herramienta: 480 mm, longitud máxima de la herramienta: 750 mm

Representamos la calidad fiable

100 % made in Germany – es para nosotros un asunto importante y en ello insistimos. Gracias al emplazamiento de la producción en Pleidelsheim, Alemania, producimos con una mayor eficiencia y rentabilidad.

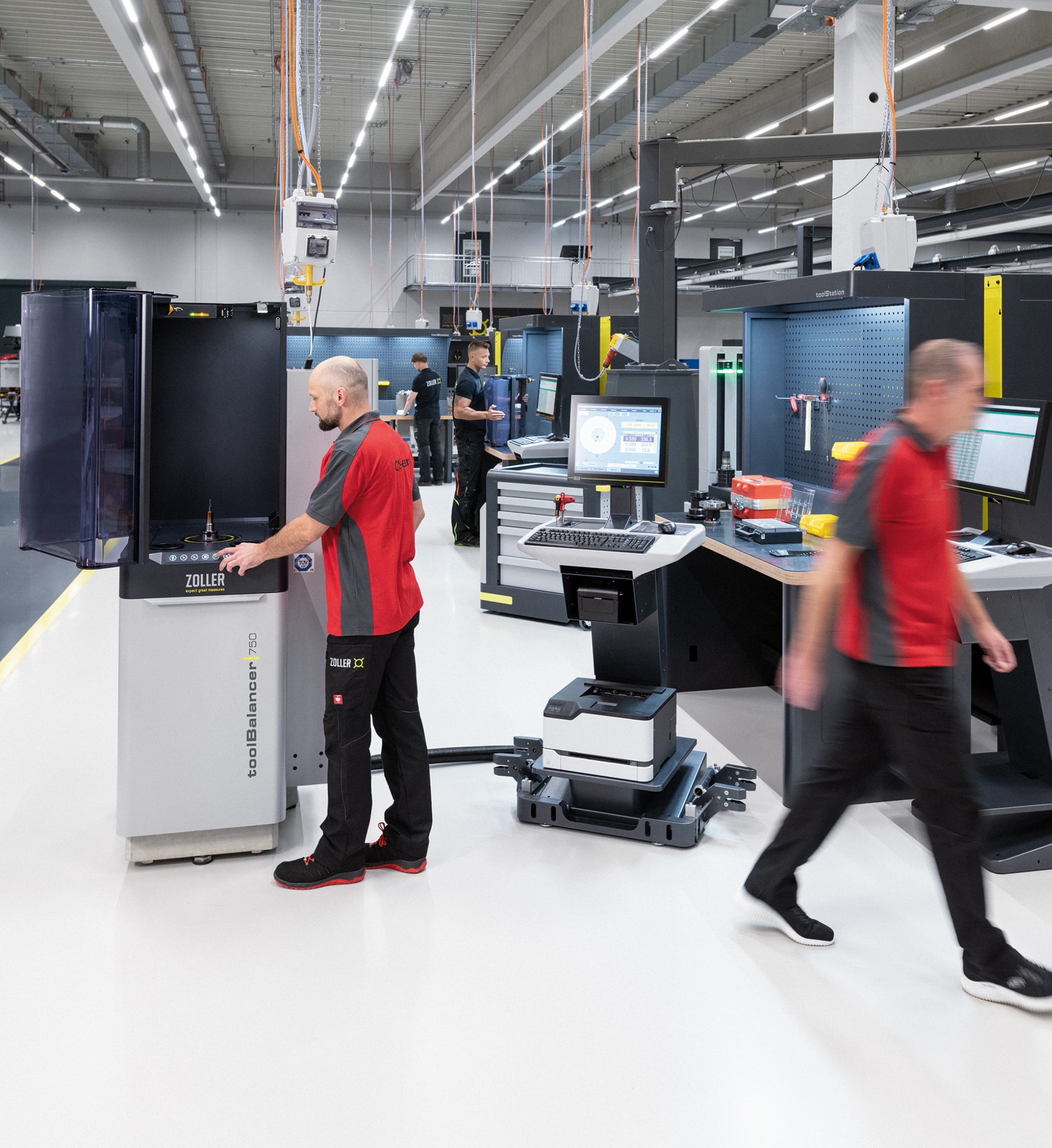

EL MONTAJE ZOLLER – un equipo de empleados y empleadas competentes y formados de los departamentos de montaje y garantía de calidad se encarga de que su »toolBalancer« llegue perfectamente a su producción. Su »toolBalancer« abandona el montaje en la línea cuando cada trabajador y trabajadora está satisfecho/a al 100 % y se ha otorgado el sello de calidad al equipo ZOLLER. Estamos orgullosos de ello.

Representamos la calidad fiable

100 % made in Germany – es para nosotros un asunto importante y en ello insistimos. Gracias al emplazamiento de la producción en Pleidelsheim, Alemania, producimos con una mayor eficiencia y rentabilidad.

EL MONTAJE ZOLLER – un equipo de empleados y empleadas competentes y formados de los departamentos de montaje y garantía de calidad se encarga de que su »toolBalancer« llegue perfectamente a su producción. Su »toolBalancer« abandona el montaje en la línea cuando cada trabajador y trabajadora está satisfecho/a al 100 % y se ha otorgado el sello de calidad al equipo ZOLLER. Estamos orgullosos de ello.
