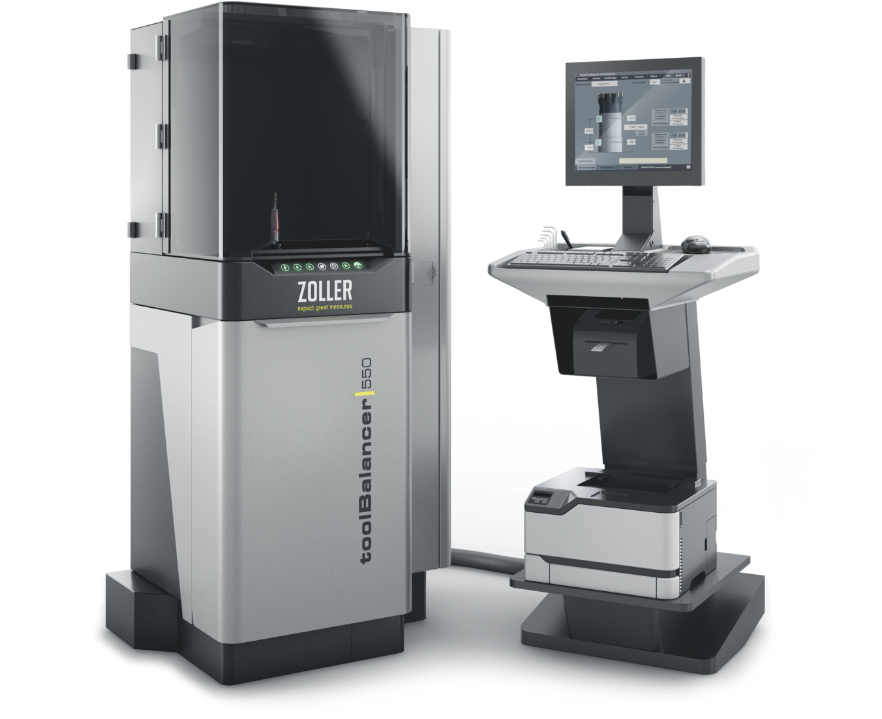

Балансировочная система с передовыми технологиями и эргономичным дизайном

Мы – за интеллектуальный прогресс

Оптимальным и высокоточным образом сбалансированные инструменты обладают более длительным периодом стойкости, продлевают срок службы шпинделя и обеспечивают более высокое качество поверхности деталей. Благодаря »toolBalancer« вы сможете добиться идеального баланса эффективности, прогрессивности и устойчивости – и не только в отношении инструментов, но и всего производства в целом.

Тонкий баланс функциональности и эргономики для точных результатов измерения — прецизионность и безопасность, подтвержденная сертификатом, для вашего производства.

Frank Hartstein, участник рабочей группы по разработке »toolBalancer«

На нашем технологическом предприятии ZOLLER мы сконцентрировали усилия и приложили весь наш опыт и знания на разработку новой версии этого продукта. Нашим достижением мы ознаменовали новый этап в развитии и пополнили ассортимент продукции ZOLLER. Типичный подход ZOLLER — все из одних рук.

Christoph Zoller, руководитель компании

Идеальное сочетание тщательно продуманного дизайна, эргономики и высоких технологий. Решение ZOLLER, безопасность которого подтверждена сертификатом, для ресурсосберегающего применения на вашем производстве.

Alexander Zoller, руководитель компании

Сертификаты TÜV и UL/CSA

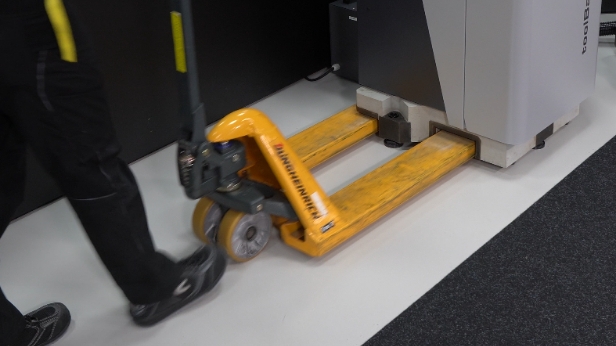

Массивное основание в 500 кг

Оптимальные результаты балансировки: < 0,4 г·мм

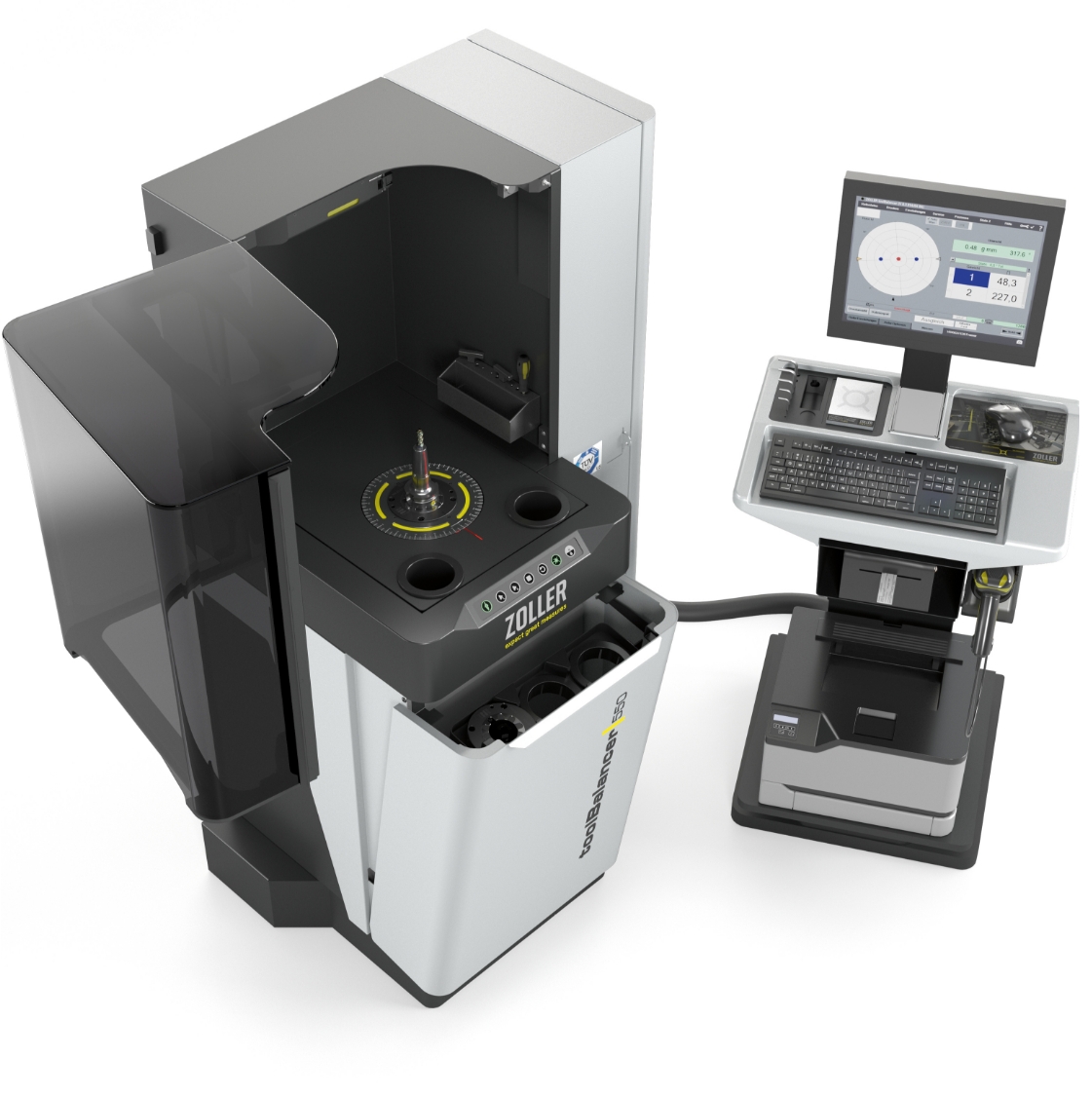

Высокотехнологичная
конструкция

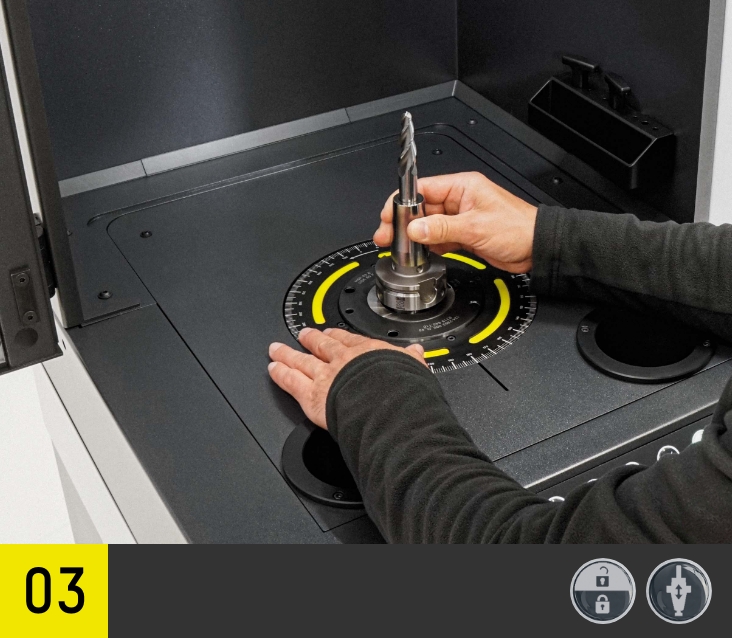

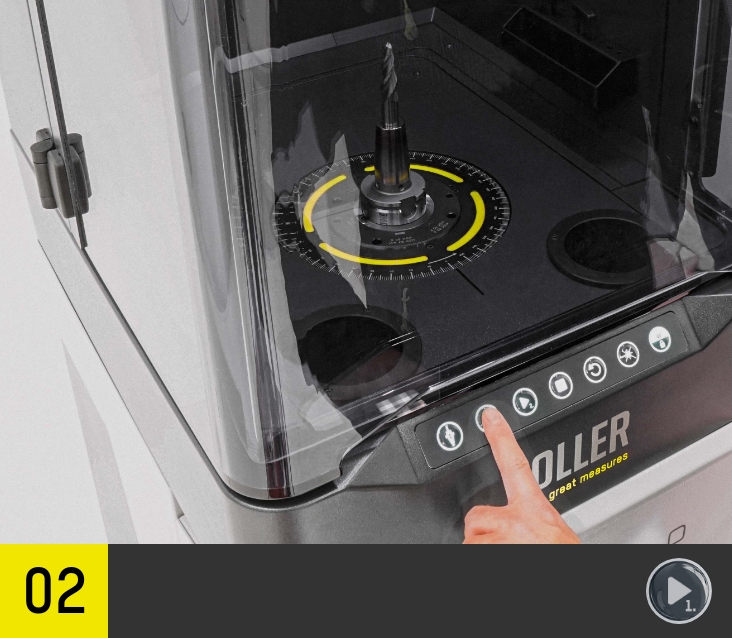

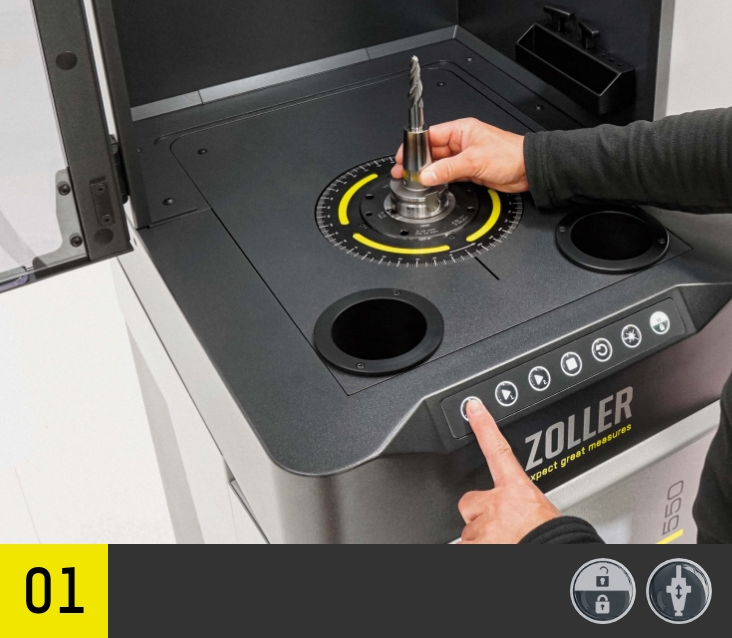

Откройте кожух,
Установите и зажмите оправку

Закройте кожух и запустите цикл 1

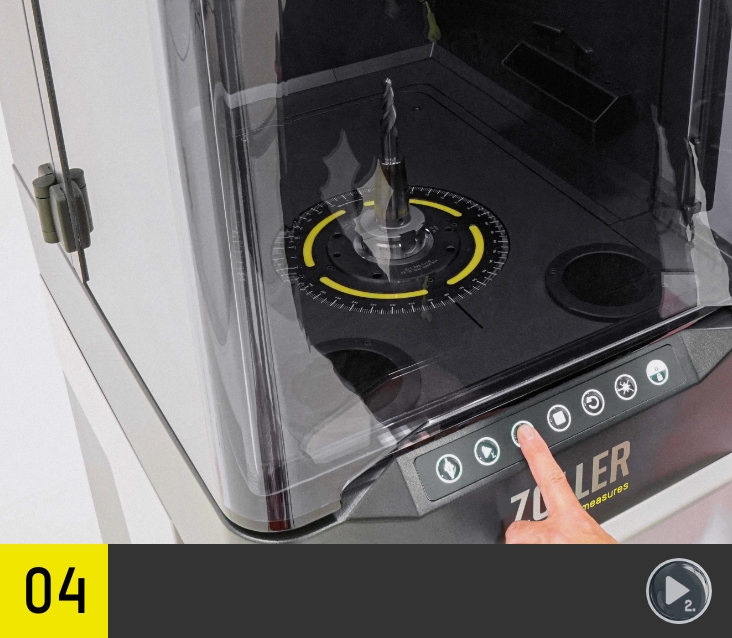

Откройте кожух, Деактивируйте зажим,
Поверните оправку на 180° и снова зажмите

Закройте кожух и запустите цикл 2

Откройте кожух,
Выполните коррекцию дисбаланса (например, с помощью балансировочных винтов)

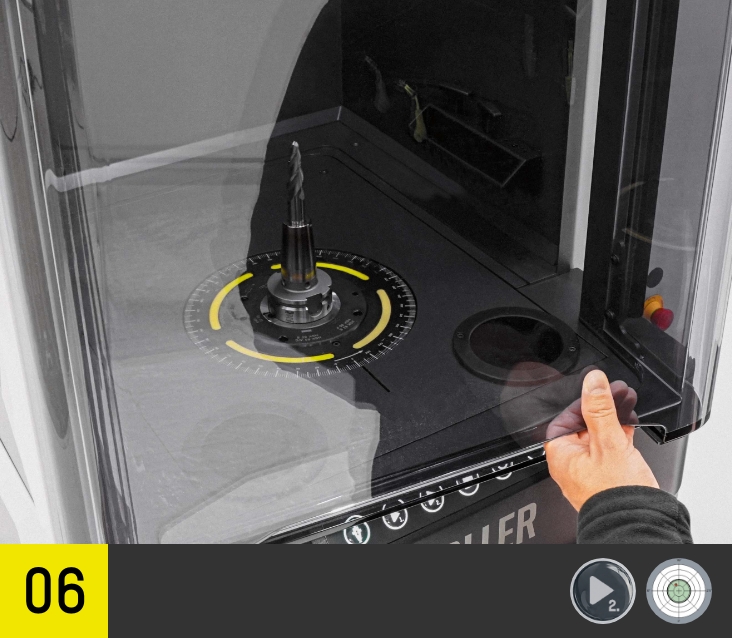

Закройте кожух и запустите контрольный цикл,
Цикл контроля результата измерений

Выполнение процесса
Быстро и Безопасно

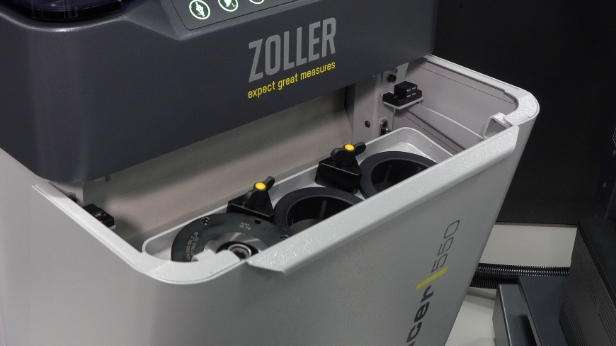

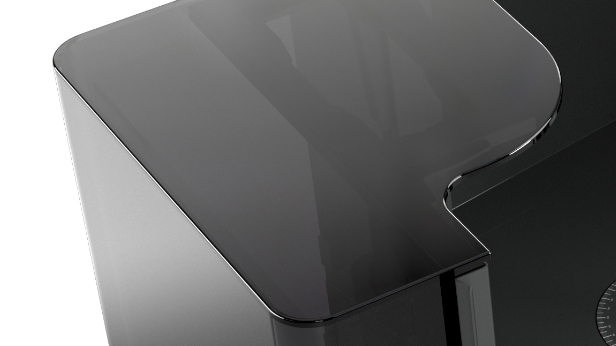

С системой »toolBalancer« балансировка инструмента становится предельно простой. Все благодаря защитному кожуху »twinPanel« с эргономичным дизайном, удобной мембранной клавиатуре, отделению для хранения балансировочных адаптеров и большой рабочей зоне с дополнительными местами для хранения.

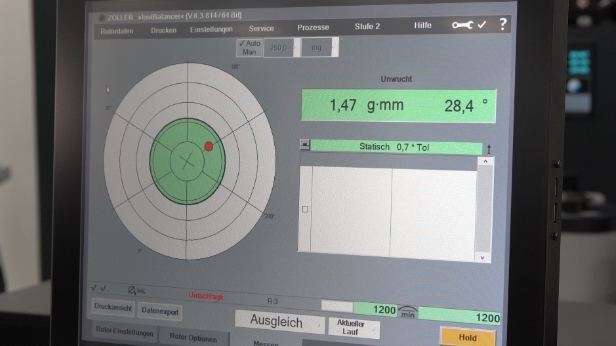

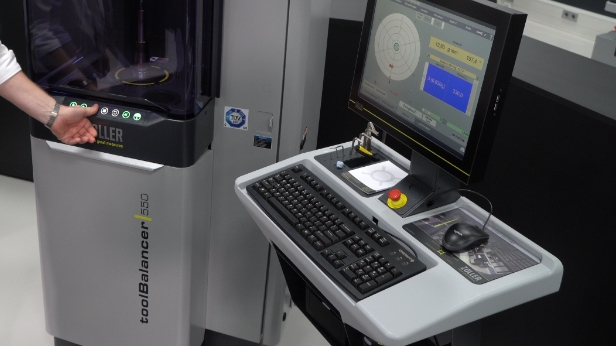

Управляющее программное обеспечение ZOLLER со структурированным графическим представлением информации и интуитивно понятным интерфейсом сопровождает оператора в ходе всего процесса измерения и балансировки. Соответствующие программные опции позволяют воспользоваться всеми возможными вариантами для одноплоскостной/двухплоскостной балансировки, например, креплением фиксированного груза, балансировочных винтов, применением балансировочных колец или балансировкой за счет съема материала сверлением или фрезерованием.

Наши адаптеры – надежные и точные

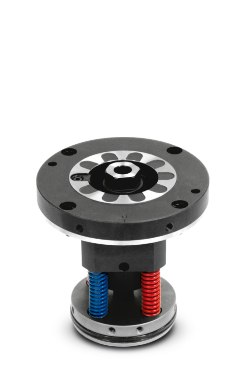

Ассортимент высокоточных балансировочных адаптеров ZOLLER с их уникальной конструкцией допускает механизированное, а главное, надежное закрепление инструментальных оправок с конусом SK, HSK, полигональным конусом и т.д.

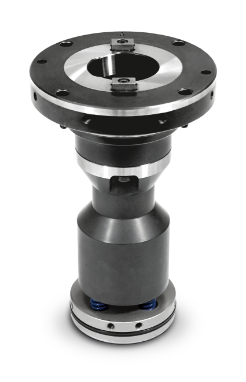

SK адаптер –
SK 30/40/50

SK адаптер –
SK 30/40/50

  • Пневматический зажим с помощью пружинного механизма
  • Высокая воспроизводимость и повторяемость
  • Центрирующий штифт для упрощения процесса смены оправки
  • Максимальная повторяемость благодаря установки оправки без осевого и радиального зазоров
  • Прилегание по 5 точкам для беззазорного закрепления крутого конуса
  • Подтвержденная сертификатом безопасность при смене адаптеров
  • Возможна балансировка оправок с конусом SK без штревеля

HSK адаптер –
HSK 32/40/50/63/80/100
(A/C/E-B/D/F)

HSK адаптер –
HSK 32/40/50/63/80/100
(A/C/E-B/D/F)

  • Пневматический зажим с помощью пружинного механизма
  • Высокая воспроизводимость и повторяемость
  • Центрирующий штифт для упрощения процесса смены оправки
  • Максимальная повторяемость благодаря установки оправки без осевого и радиального зазоров
  • Подтвержденная сертификатом безопасность при смене адаптеров

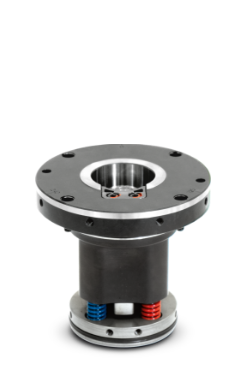

PSC адаптер –
C 32/40/50/63/80

PSC адаптер –
C 32/40/50/63/80

  • Пневматический зажим с помощью пружинного механизма
  • Высокая воспроизводимость и повторяемость
  • Центрирующий штифт для упрощения процесса смены оправки
  • Максимальная повторяемость благодаря установки оправки без осевого и радиального зазоров
  • Подтвержденная сертификатом безопасность при смене адаптеров

Другие адаптеры доступны по запросу.

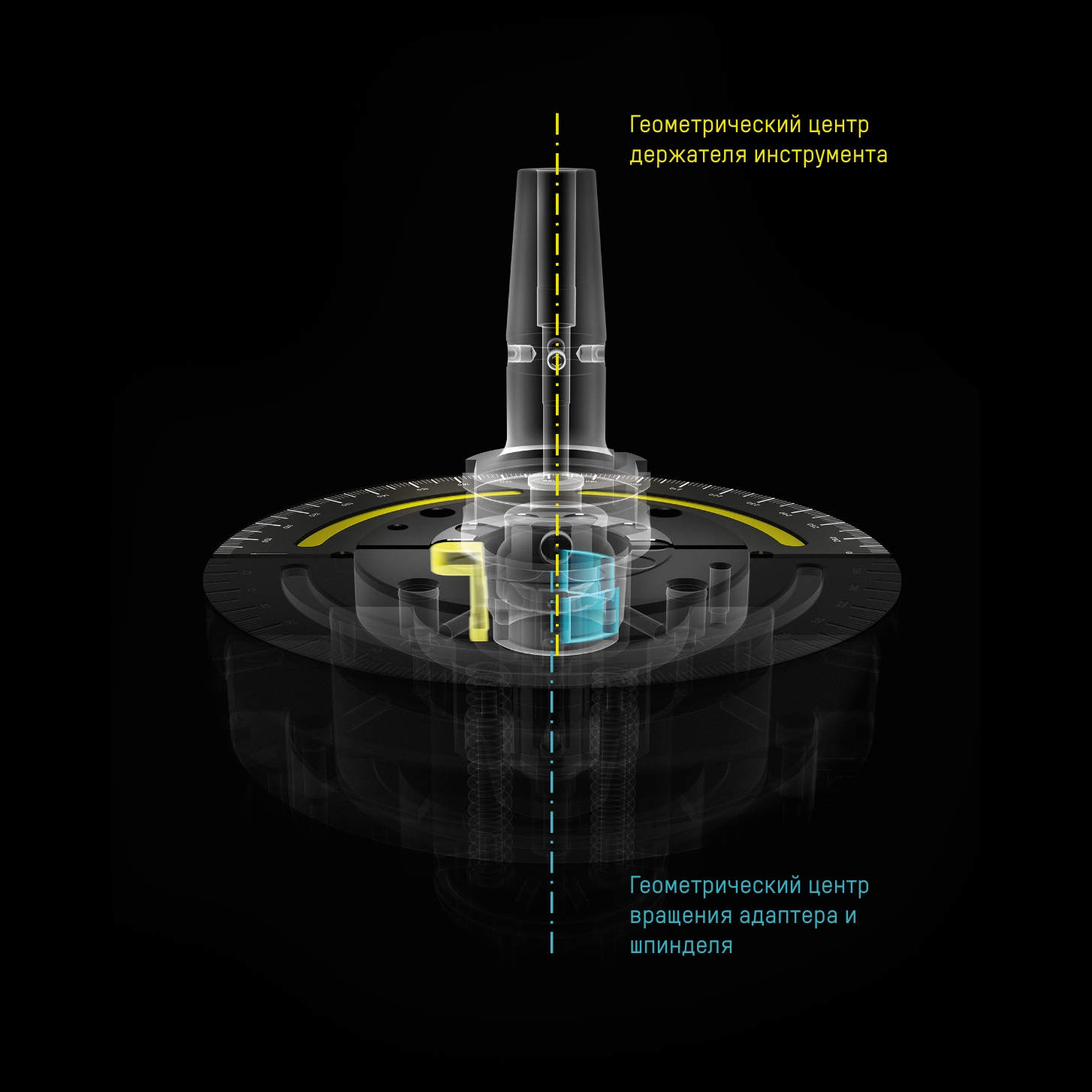

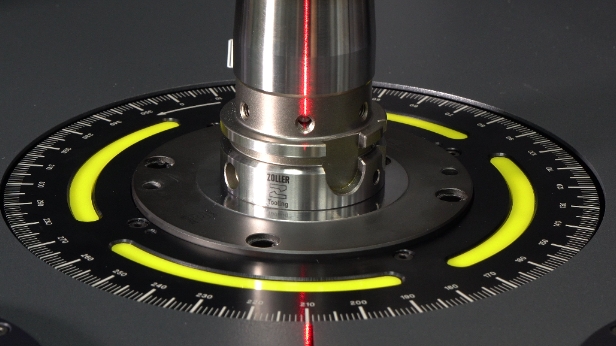

Высочайшая точность исходит из центра

Дисбаланс инструментов возникает из-за асимметричной конструкции и сопутствующего асимметричного распределения массы. ZOLLER »toolBalancer« решает проблему по принципу «подобное подобным»: при измерении и балансировке инструментов ставка делается на намеренное смещение центра в балансировочном адаптере.

Балансировочный адаптер со смещенным центром имеет двухточечную опорную поверхность и прижимной элемент. Эти особенности конструкции позволяют получить лучшую обратную связь, что гарантирует высокоточные результаты – в процессе балансировки.

Высочайшая точность исходит из центра

Дисбаланс инструментов возникает из-за асимметричной конструкции и сопутствующего асимметричного распределения массы. ZOLLER »toolBalancer« решает проблему по принципу «подобное подобным»: при измерении и балансировке инструментов ставка делается на намеренное смещение центра в балансировочном адаптере.

Балансировочный адаптер со смещенным центром имеет двухточечную опорную поверхность и прижимной элемент. Эти особенности конструкции позволяют получить лучшую обратную связь, что гарантирует высокоточные результаты – в процессе балансировки.

Два варианта — никаких компромиссов

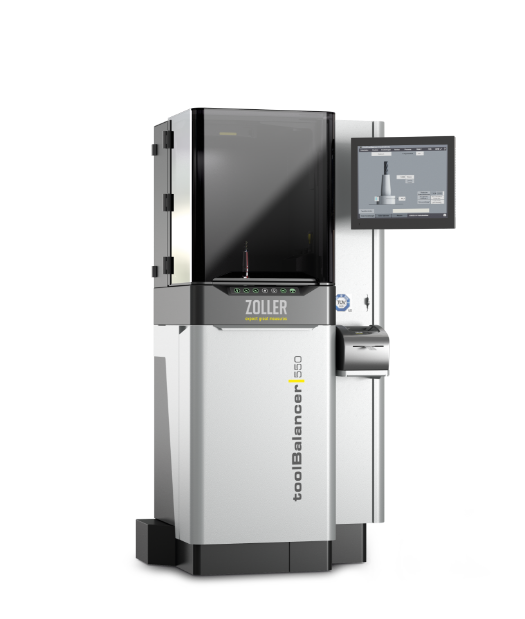

»toolBalancer 550«

Сделайте свой выбор, воспользовавшись простой и наглядной таблицей, или обратитесь к нам! Макс. диаметр инструмента: 480 mm, макс. длина инструмента: 550 mm

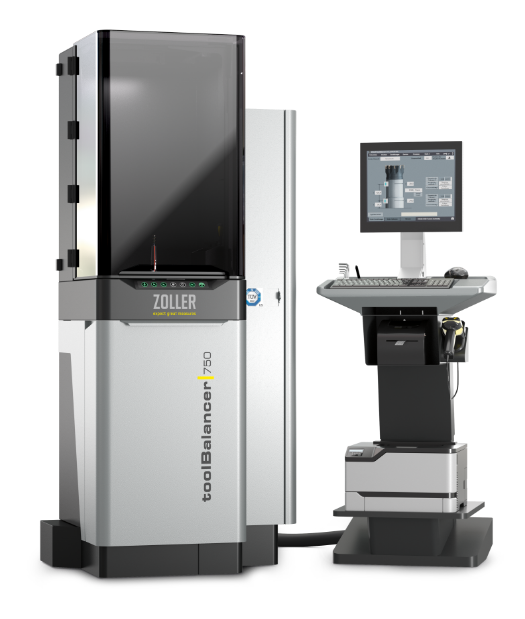

»toolBalancer 750«

Сделайте свой выбор, воспользовавшись простой и наглядной таблицей, или обратитесь к нам! Макс. диаметр инструмента: 480 mm, макс. длина инструмента: 750 mm

Мы – за надежное качество

На 100 % немецкое качество – это наше кредо, которому мы следуем. Благодаря расширению производственной площадки в Плайдельсхайме, Германия, нам удалось повысить эффективность и экономичность нашего производства.

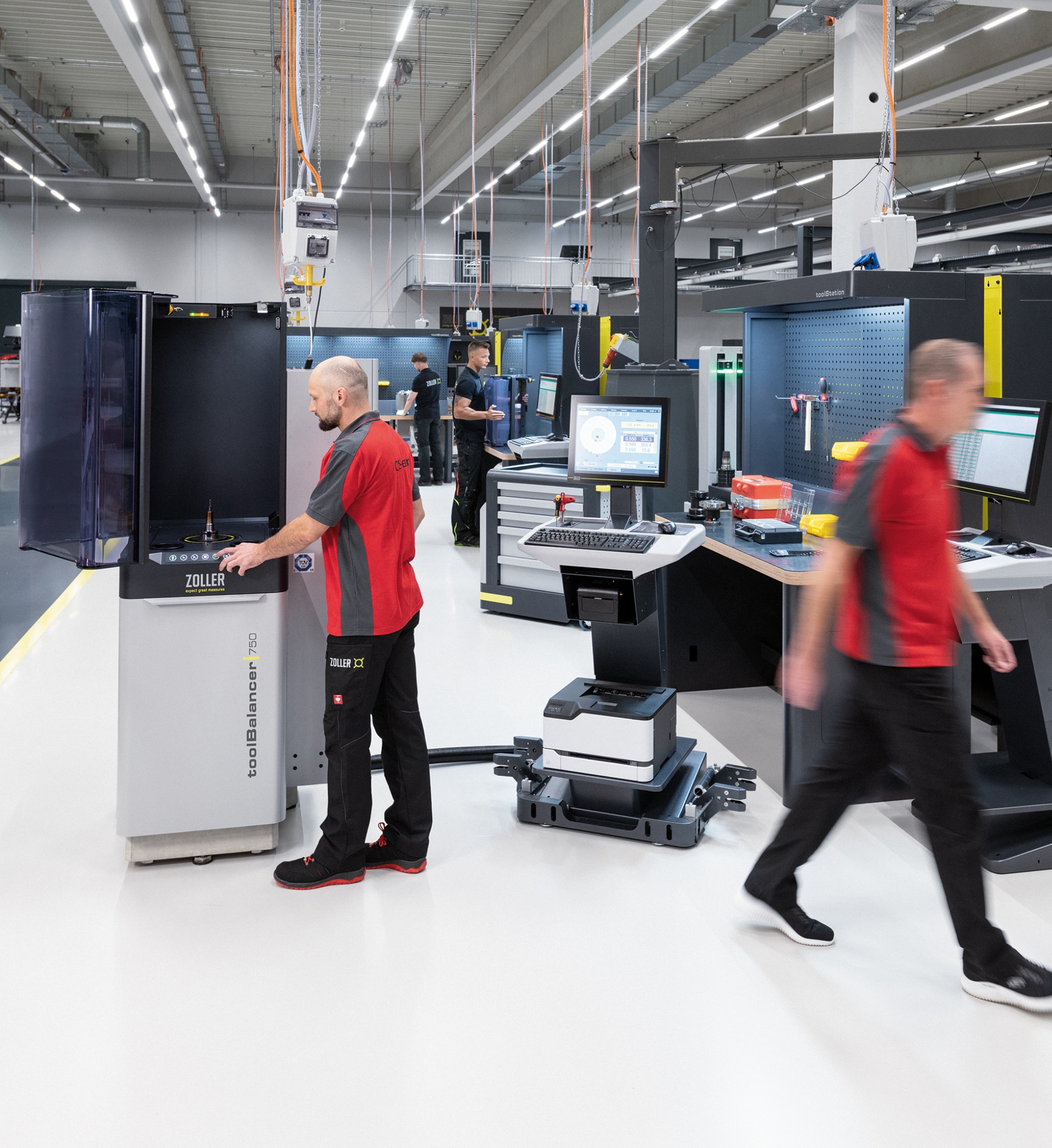

Отдел сборки ZOLLER – это команда специально обученных высококвалифицированных работников, занимающихся сборкой и обеспечением качества. Они ежедневно трудятся, чтобы оборудование »toolBalancer« поступало на предприятия наших заказчиков в безупречном состоянии. Система »toolBalancer« покидает сборочную линию только после нанесения знака качества ZOLLER, свидетельствующего о том, что все сотрудники на 100 % удовлетворены ее качеством. Мы гордимся этим.

Мы – за надежное качество

На 100 % немецкое качество – это наше кредо, которому мы следуем. Благодаря расширению производственной площадки в Плайдельсхайме, Германия, нам удалось повысить эффективность и экономичность нашего производства.

Отдел сборки ZOLLER – это команда специально обученных высококвалифицированных работников, занимающихся сборкой и обеспечением качества. Они ежедневно трудятся, чтобы оборудование »toolBalancer« поступало на предприятия наших заказчиков в безупречном состоянии. Система »toolBalancer« покидает сборочную линию только после нанесения знака качества ZOLLER, свидетельствующего о том, что все сотрудники на 100 % удовлетворены ее качеством. Мы гордимся этим.

Посетите портал MYZOLLER — платформу для виртуальных мероприятий с магазином, где представлено еще больше высокотехнологичных решений ZOLLER.
