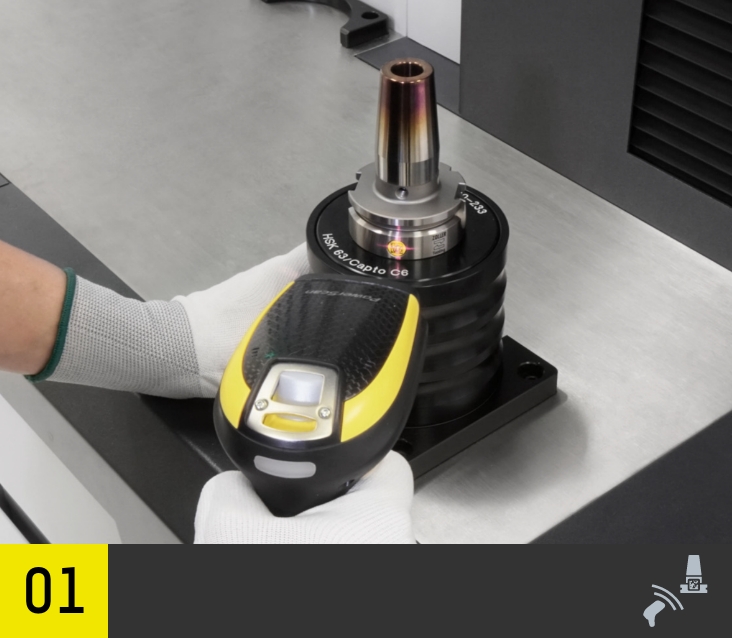

Shrink tutucusunu kullanın, ısıtma parametrelerini seçin (»idChip« ile manuel/otomatik)

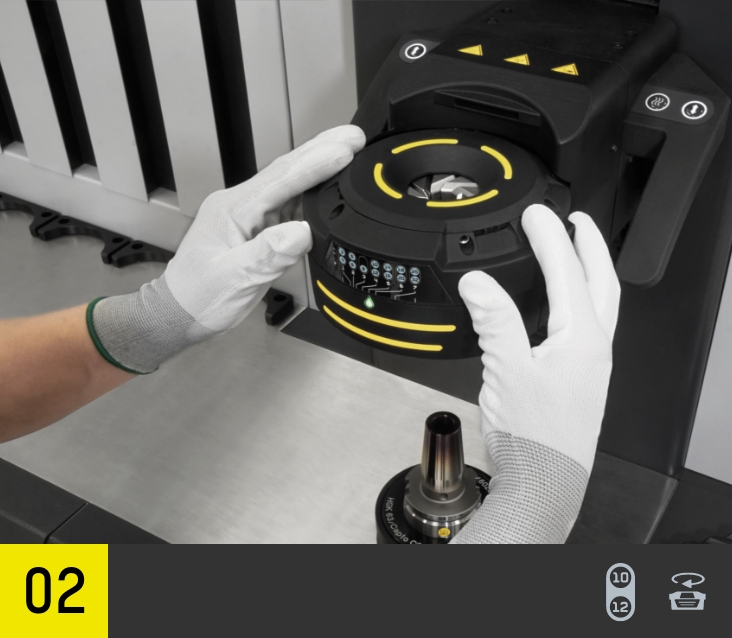

Koruma sistemi: Diski veya »varOct« manuel/ motorlu) kullanın ve hizalayın

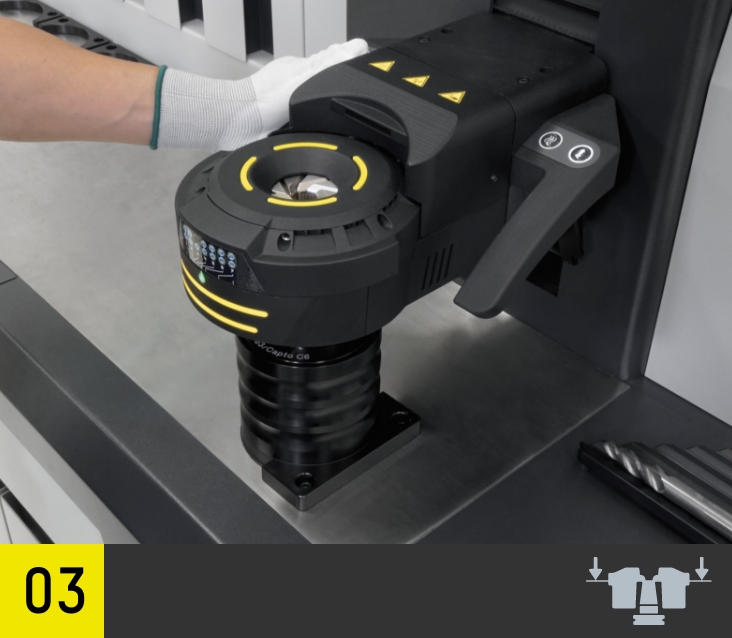

Bobini shrink tutucuya kadar hareket ettirin

Isıtma işlemini başlatın, yazılımda ısıtmanın ilerleme durumu görüntülenir

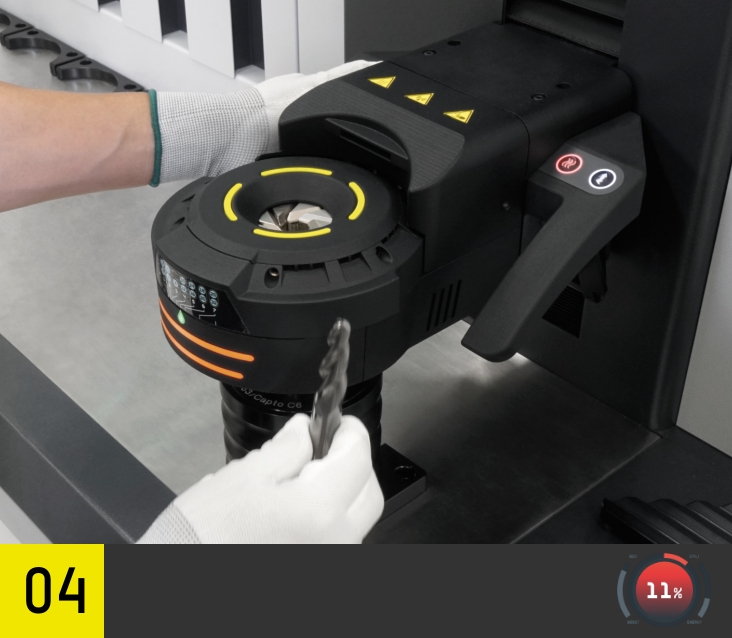

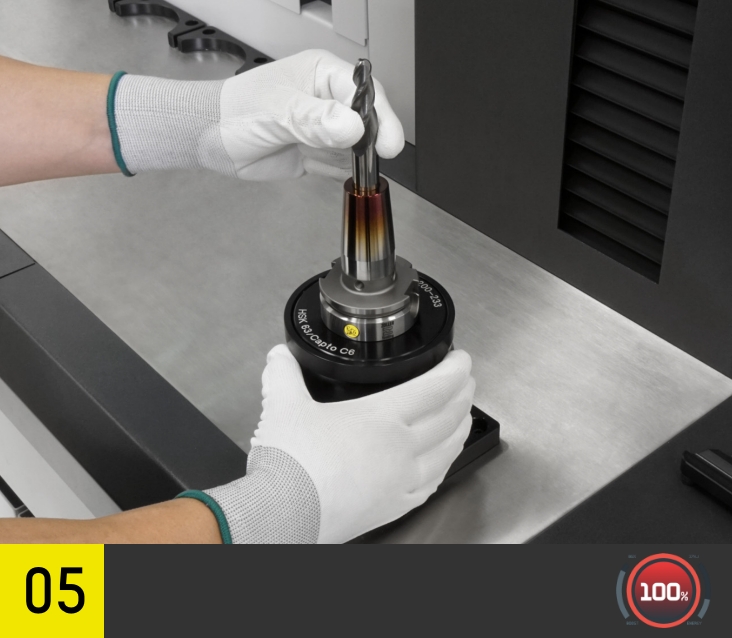

Isıtma işleminden sonra bobini kaldırın, kesici takımı shrinkleme tutucusuna yerleştirin

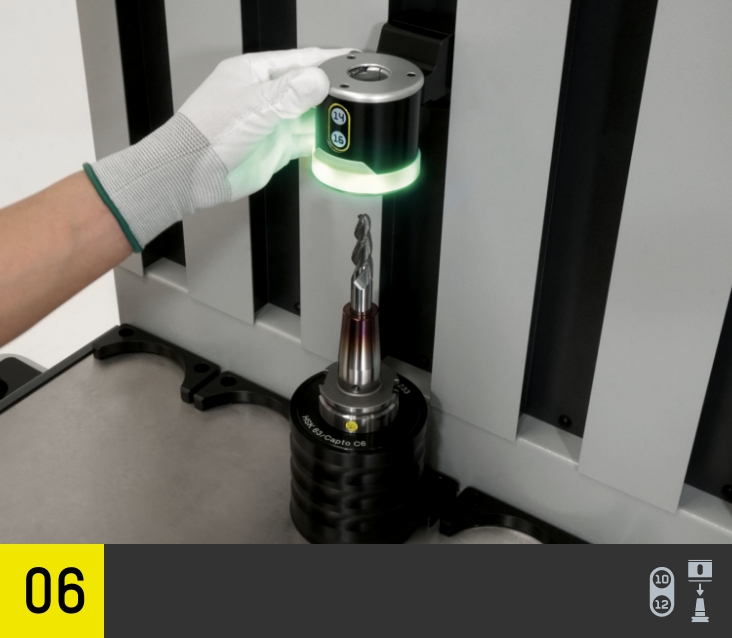

Koruyucu kap yeşil yanıp sönen soğutma çanağına doğru itin ve takın

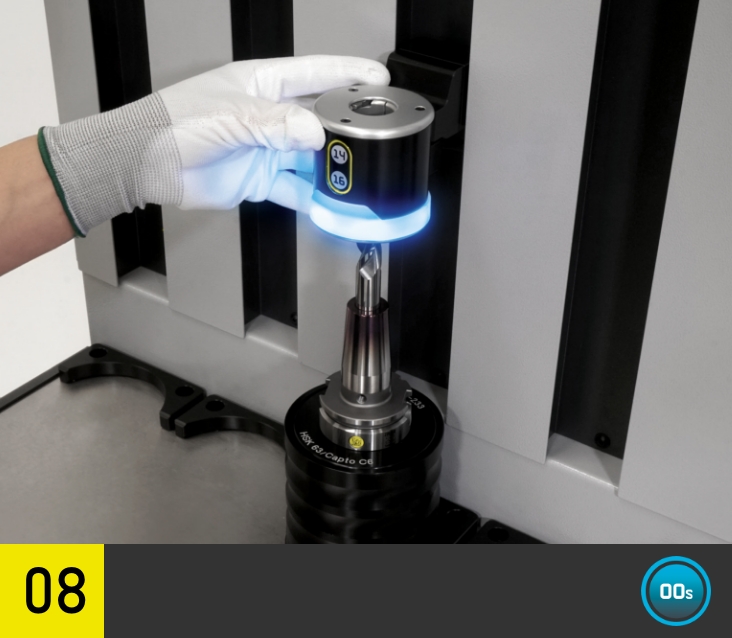

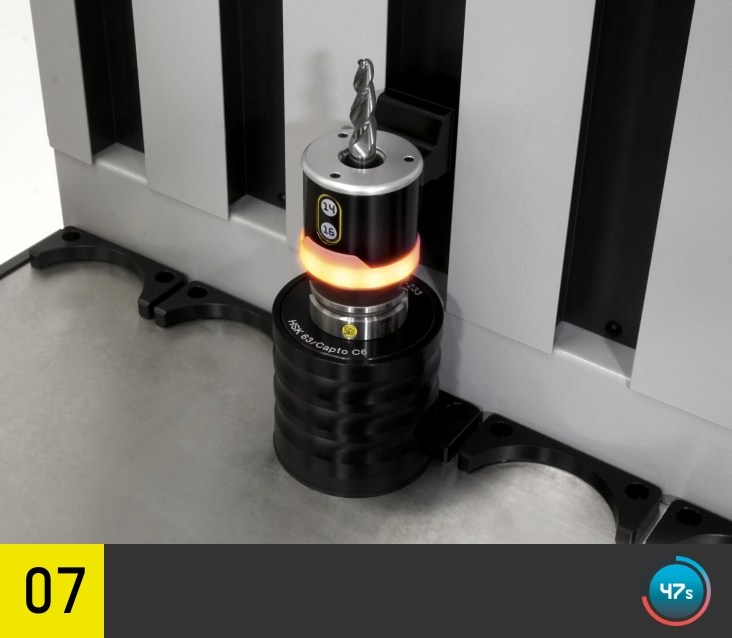

Soğutma işlemi otomatik olarak başlar, işlemin sonu yanıp sönen mavi bir ışıkla gösterilir

Soğutma işleminin sona ermesinden sonra soğutma kovanını shrink tutucusundan alın

Güvenli ve hızlı bir şekilde hedefe

ZOLLER’den »powerShrink« ile shrinklenmiş takımlar: sezgisel olarak kullanılabilen »pilot« yazılımı, akıllı endüksiyon sistemi ve çalışma adımlarının sürekli denetimi sayesinde.

»powerShrink« teknolojisi en kısa süreç işlevleri sağlar. Bundan ortaya çıkan kısa işlem süreleri, deneyimsiz kullanıcılar tarafından bile sadece kısa bir eğitim döneminden sonra elde edilebilir. »pilot« ölçüm kullanım yazılımı sizi tüm çalışma adımlarından yönlendirir ve birçok süreci tam otomatik kumanda eder. Yazılım, her çalışma adımı için gerekli olan bileşeni gösterir ve ekrandaki grafik göstergeler ve öncü ZOLLER kullanım konsepti »actbyLight« yardımıyla sizi görsel olarak destekler. Şirketinizde »powerShrink« in güvenli ve verimli kullanımı için ışık kumandalı kullanıcı kılavuzu.

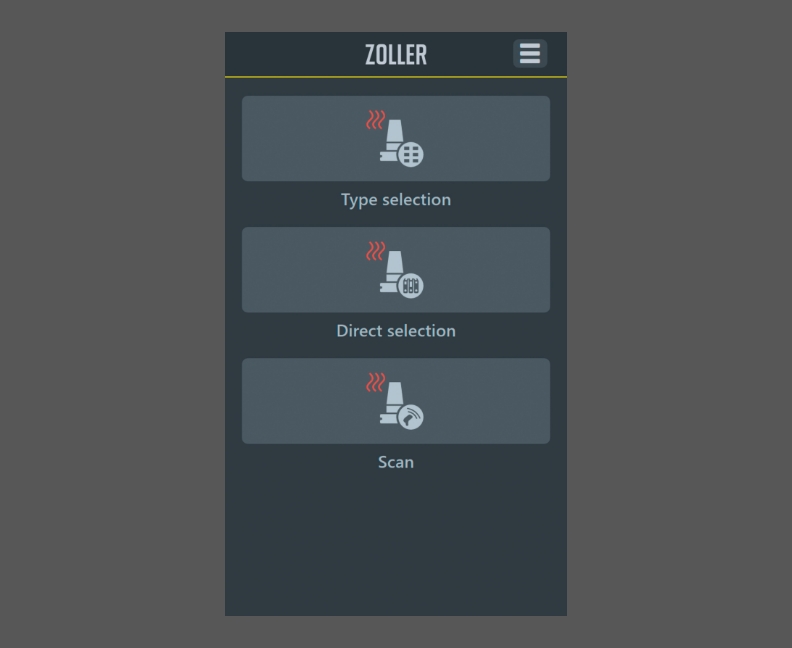

Ana menü – net görüntülere sahip geniş işlevsel alanlar: Shrink tutucusu tipi seçimi, parametre seçimi veya kodu tarayın.

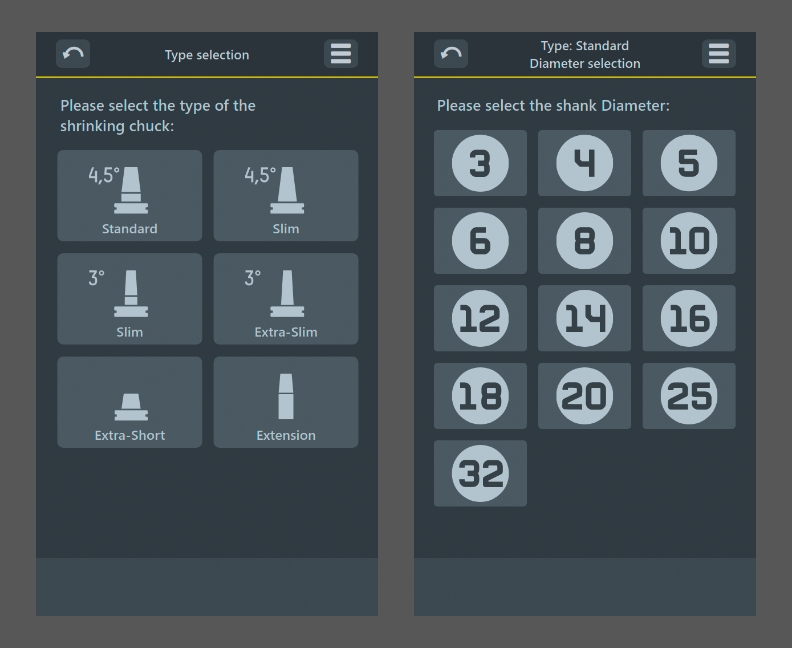

Parametre seçimi – açık ve anlaşılır yazılım fonksiyon yüzeyleri sayesinde istenen ısıtma parametreleri kolay ve güvenli bir şekilde seçilebilir.

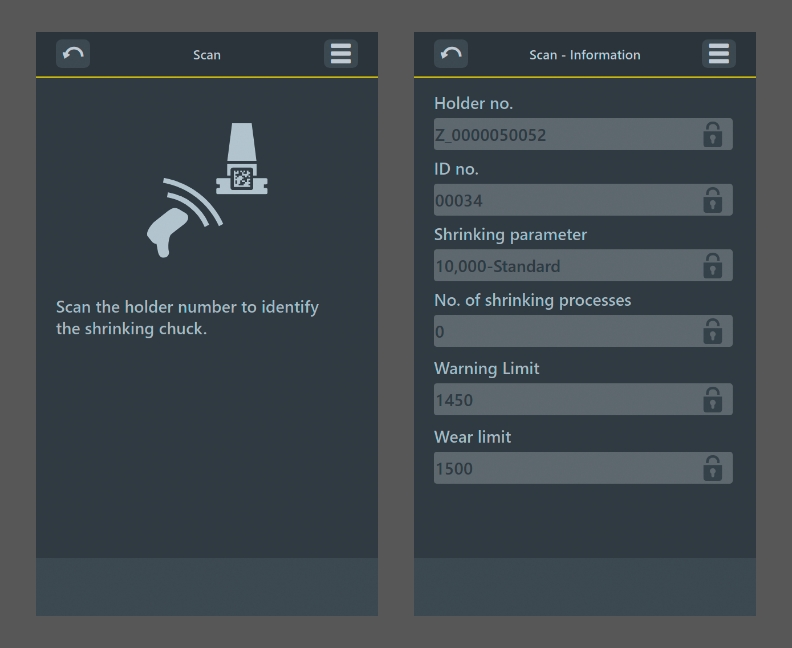

Tarama fonksiyonu – shrinkleme tutucusuna uyan tüm parametreler, üreticiden bağımsız otomatik olarak yüklenir. Isıtma işlemi sayısının denetimi ve shrink tutucusu başına bilgi gösterimi mümkündür.

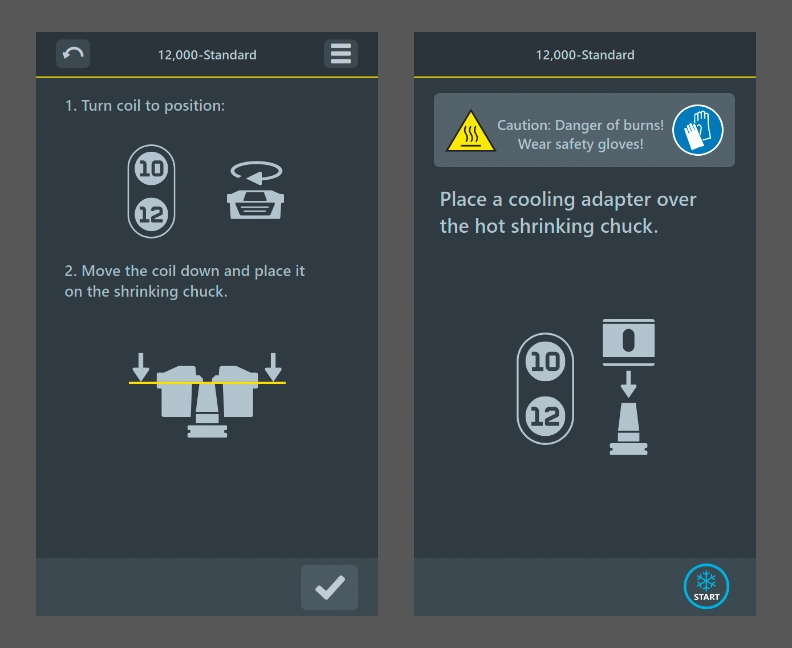

Adım adım yönlendirme – tüm shrinkleme işlemi sırasında »pilot« size tam olarak hangi adımı ne zaman gerçekleştirdiğinizi gösterir.

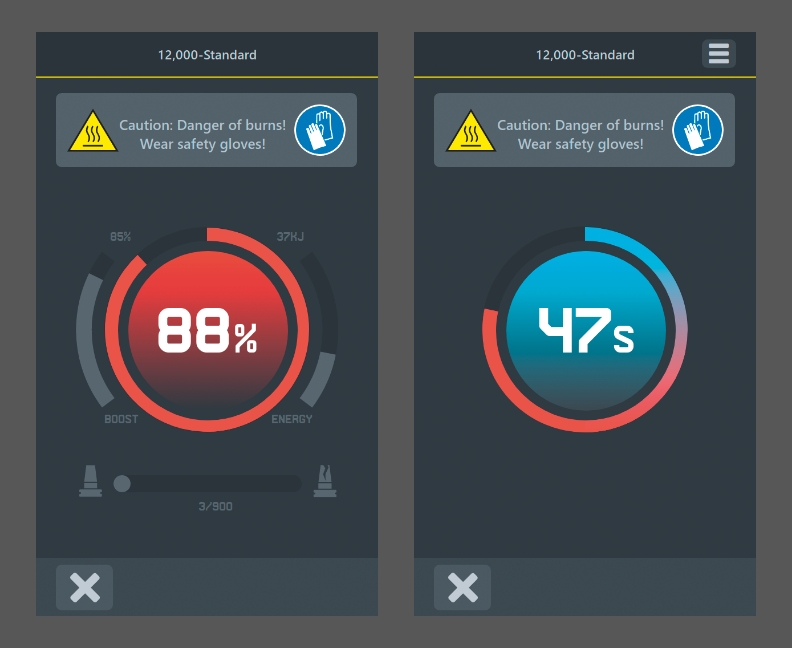

Durum göstergeleri – ister ısıtma ister soğutma olsun, »pilot« size sürecin ilerleyişini ve önemli güvenlik bilgilerini gösterir.

Açıkça yönlendirilmiş ve mükemmel bir şekilde ağa bağlanmış

ZOLLER »pilot« yazılımının net bir şekilde yapılandırılmış grafik ekranı, kullanıcıyı büyük fonksiyon düğmeleri ve iyi düşünülmüş bir renk konsepti yardımıyla kullanım diyaloğu boyunca sezgisel ve güvenli bir şekilde adım adım yönlendirir. 12,5 inçlik monitör, net ekranıyla göz dolduruyor.

Seçenekler »powerShrink«

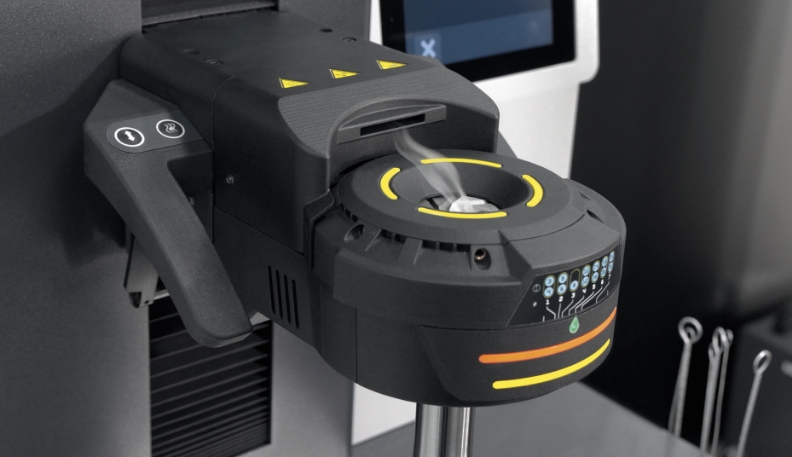

Duman gazı emme ünitesi, duman gazlarını kullanıcının çalışma alanından güvenilir bir şekilde uzaklaştırır. Endüksiyon bobini üzerindeki yerleşik ve patentli duman gazı emme ünitesi, bobin muhafazası içindeki entegre bir emiş ile genişletilmiştir. Böylece duman gazları, doğrudan oluştukları yerden emilir. Filtre ünitesi alt tezgahta güvenli bir yer bulur.

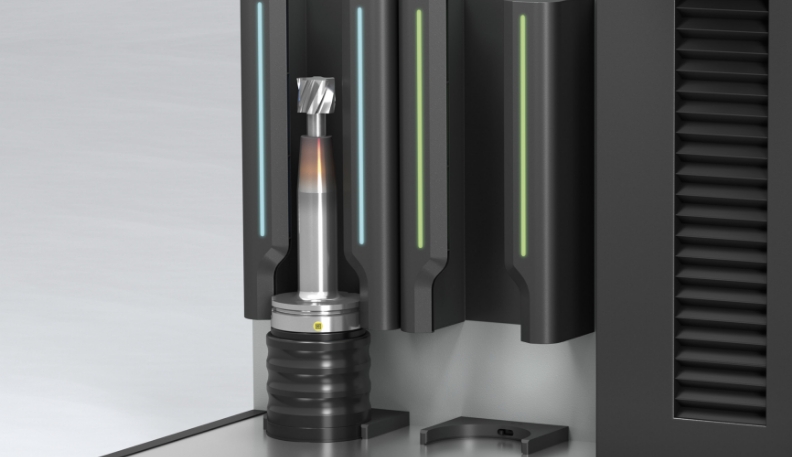

ZOLLER’in »zStream« hava soğutma sistemi ile, konturları veya çapları ne olursa olsun shrink tutucularınızı soğuturken maksimum esneklik ve koruma elde edersiniz. Ayrıca, shrink takımlarınız hasar görme riski olmadan tüm uzunluk boyunca eşit ve güvenli bir şekilde soğutulur. »zStream« ayrıca ayrılmış takımları soğutmak için de idealdir. »powerShrink«, paralel ve etkili kullanım için iki veya üç ayrı soğutma yeri* ile mevcuttur.

*»powerShrink 400« için iki soğutma yeri, »powerShrink 600« için üç soğutma yeri

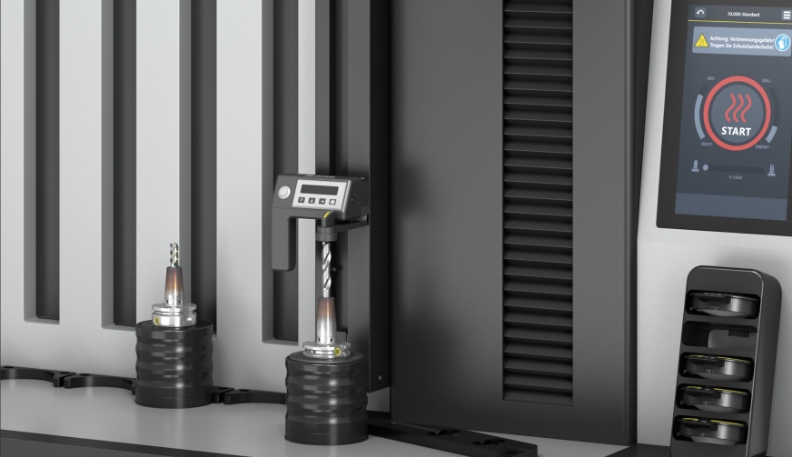

Entegre uzunluk ayarlama sistemi, toplam uzunluğu veya projeksiyon uzunluğunu ayarlamak ve takımları değiştirmek için kullanılır. Pnömatik olarak etkinleştirilen hızlı ayar ve el çarkı ile ince ayar, prob kafasının hızlı, ergonomik ve hassas bir şekilde konumlandırılmasını sağlar istenen yüksekliğe getirin.

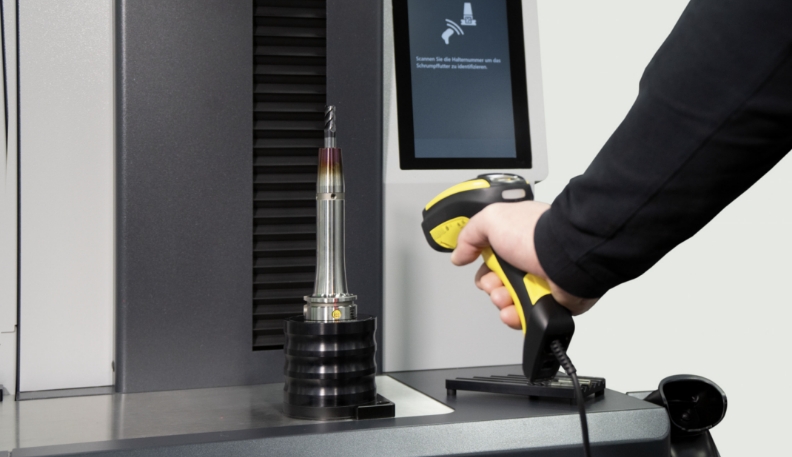

El tarayıcısı ile birlikte »pilot« yazılım tarama işlevi, shrink tutucusu üzerindeki tutucu numarasını tarayarak uygun shrink parametresinin güvenilir bir şekilde seçilmesini sağlar. Üreticiden bağımsız olarak, DataMatrix kodlu tüm shrink tutucular (örn. ZOLLER »idLabel«, ZOLLER »idChip«) desteklenmektedir.

»pilot« yazılımında, shrink tutucu başına her bir ısıtma işlemi sayılabilir. Ayrıca, izin verilen ısıtma işlemleriyle ilgili olarak bir uyarı ve aşınma sınırı kaydedilebilir.

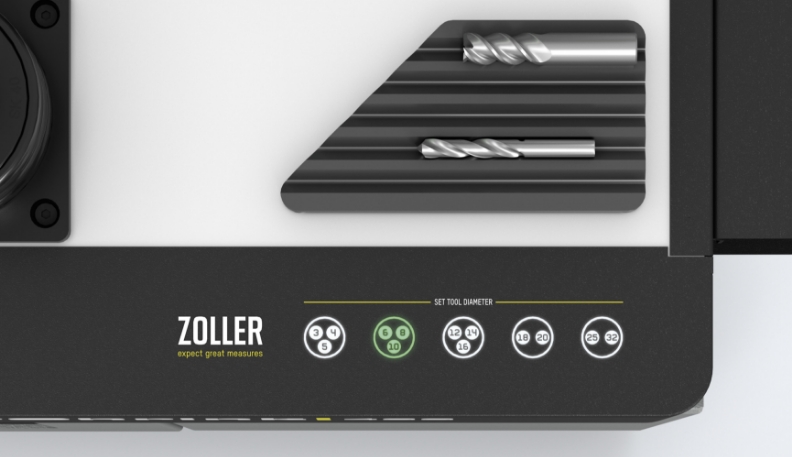

»powerShrink 400« üzerindeki çap seçimi (DIN 69882-8’e göre shrink tutucu için) alternatif olarak yağa ve kire dayanıklı, atölye uyumlu ve dayanıklı bir membrane klavye aracılığıyla hızlı ve kolay bir şekilde seçilebilir.

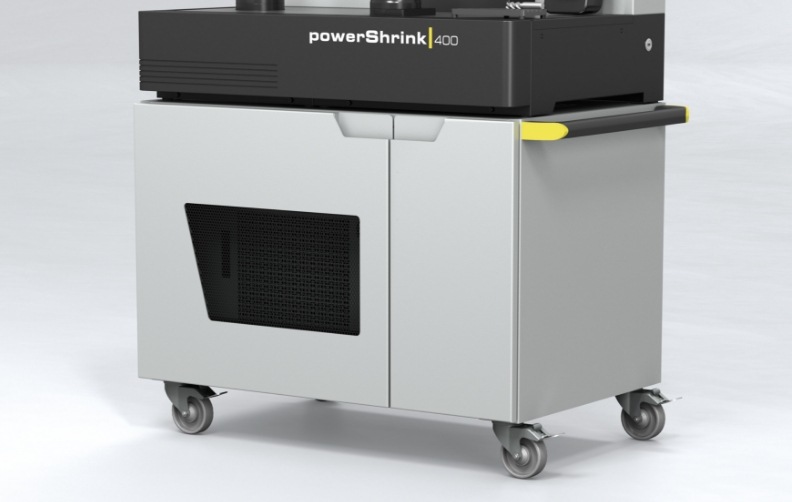

Tezgah üzerine kuruluma alternatif olarak, »powerShrink 400« ergonomik olarak optimum çalışma yüksekliğine sahip bir tezgah üzerine yerleştirilebilir. Bu, soğutucu ve duman gazı emme ünitesi için düzenli bir yer sağlar. Tezgah opsiyonel olarak sağlam tekerlekler ve »powerShrink 400« ün değişken konumlandırılmasına olanak tanıyan ergonomik bir tutamakla birlikte temin edilebilir.

Aksesuarlar »powerShrink«

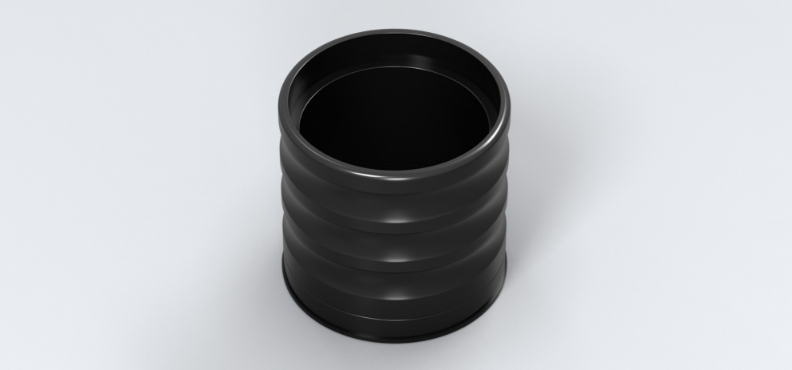

»powerShrink« ile standart olarak bir adet koruyucu kap alırsınız. Paralel ısıtma ve soğutma için seçime bağlı olarak başkaları da sipariş edilebilir. Çalışma yüzeyi, oruyucu kap ile mükemmel bir şekilde uyumludur ve konforlu ve düşük gürültülü hareket sağlar.

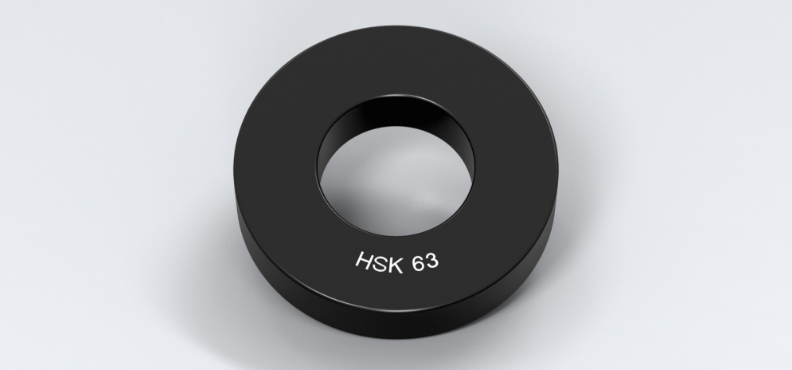

Farklı montaj halkaları, farklı montaj arayüzleri arasında esnek geçişe olanak tanır. SK 50, HSK 100 ve PSC 10’a kadar tüm yaygın takım tutucu tipleri ve boyutları için.

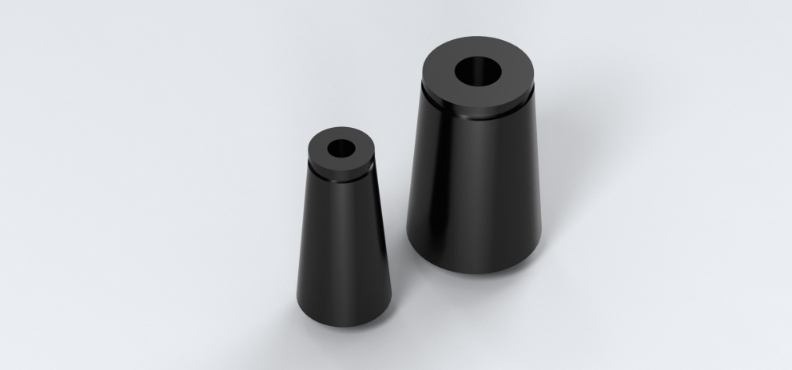

Özel shrink tutucu şekilleri ve boyutları için soğutma adaptörü (örneğin D3 mm ila D5 mm için de). D14 mm ila D16 mm veya D25 mm ila D32 mm soğutma kovanları için uygundur.

Koruyucu halkaları ve özel soğutma adaptörleri için yerleştirme rafı
Yerleştirme rafı, dört koruyucu halka ve I boyutunda altı özel soğutma adaptörü veya I ve II boyutunda üç özel soğutma adaptörünü saklamak için alan sunar.

Takım saklama gözü
Şaft takımlarının shrinkleme işlemi yerinde saklanması için. Kullanıcı, saklama gözünün konumunu seçmekte serbesttir.

Fırça temizleme gözü
Temizleme fırçalarını saklamak için, mıknatıslar aracılığıyla cihaz üzerindeki herhangi bir konuma takılabilen, tüm fırça çaplarına sahip bir saklama gözü bulunmaktadır. Shrink tutucularını yerleştirme deliğini temizlemek için kullanılan fırçalar da ZOLLER'den temin edilebilir – D3 mm ila D32 mm şaft çapları için isteğe bağlı olarak pirinç veya plastikten yapılmıştır.

Saklama gözlü bölünmüş koruyucu disklerAyrılmış takımların shrinklenmesi için, bölünmüş modelde bir dizi koruyucu disk (5 adet), ilgili disk saklama gözü de dahil olmak üzere sipariş edilebilir.

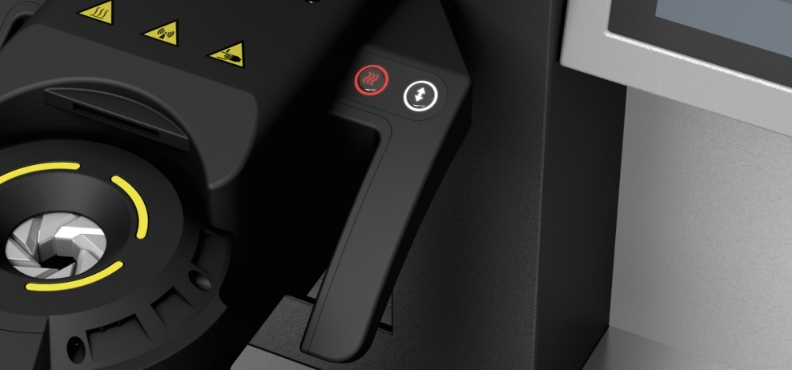

Optimum kullanım kolaylığı için, standart olarak sol tarafa monte edilen kullanım tutamağı, sağ tarafa veya her iki tarafa monte edilecek şekilde seçilebilir. Her bir kullanım tutamağı, bobini hareket ettirmek ve ısıtma işlemini etkinleştirmek için iki işlev tuşu ile donatılmıştır.

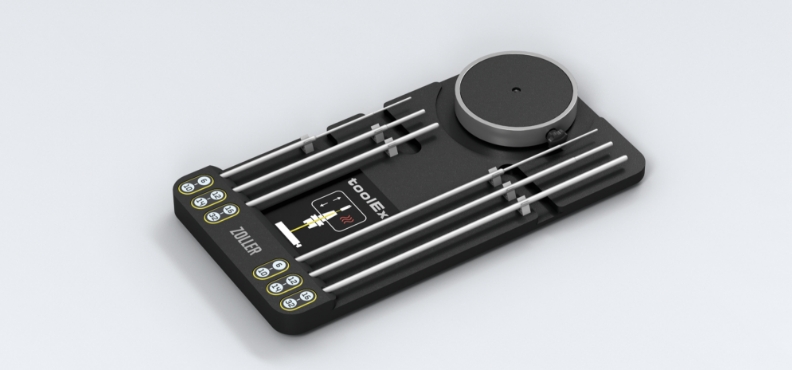

»toolEx«, örn. kırık takımlar gibi elle veya pense ile çıkarılamayan takımları shrink tutucudan çıkarmanıza yardımcı olur. Set, bir tutucu ve altı ejektör çubuğu içerir.

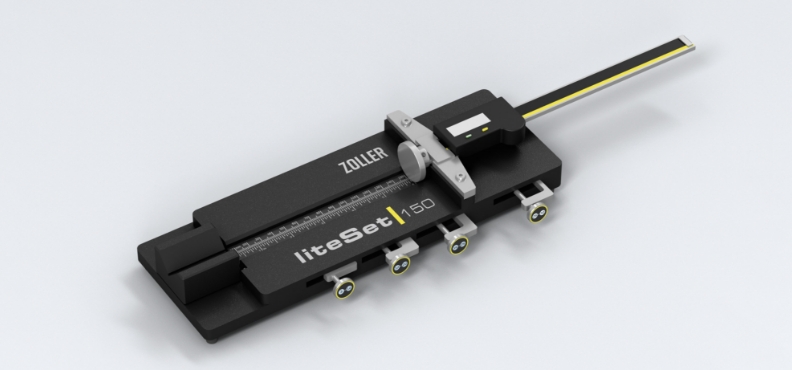

»liteSet« ile shrinklenecek takımın çıkıntı uzunluğunu ayarlayabilirsiniz. Maksimum çıkıntı uzunluğu 150 mm’dir. Set, D3 mm ila D32 mm şaft çapları için dört kelepçe prizma içerir.
