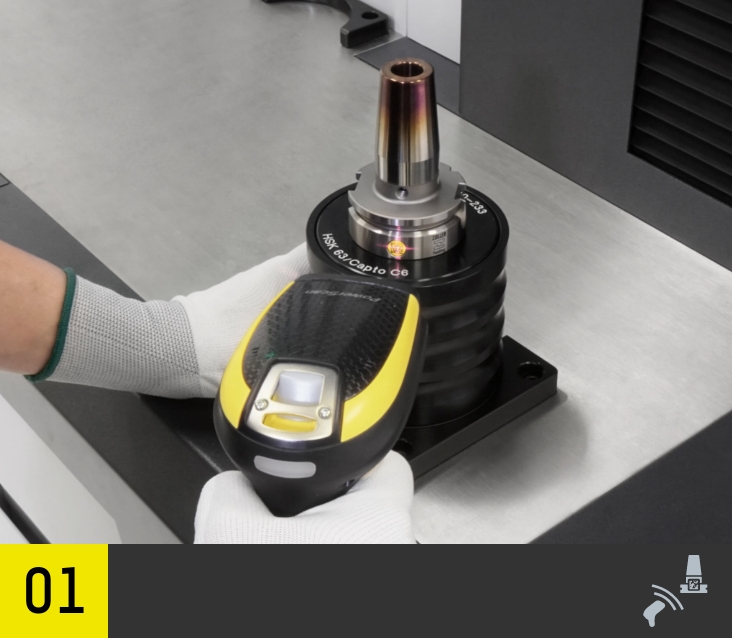

Schrumpffutter einsetzen, Heizparameter wählen (manuell/automatisch per »idChip«)

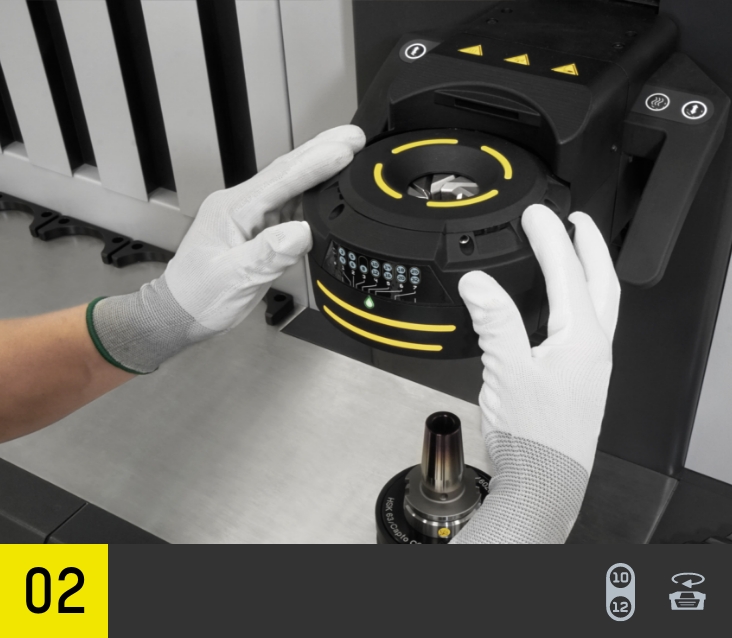

Abschirmsystem: Scheibe oder »varOct« (manuell/motorisch) einsetzen und ausrichten

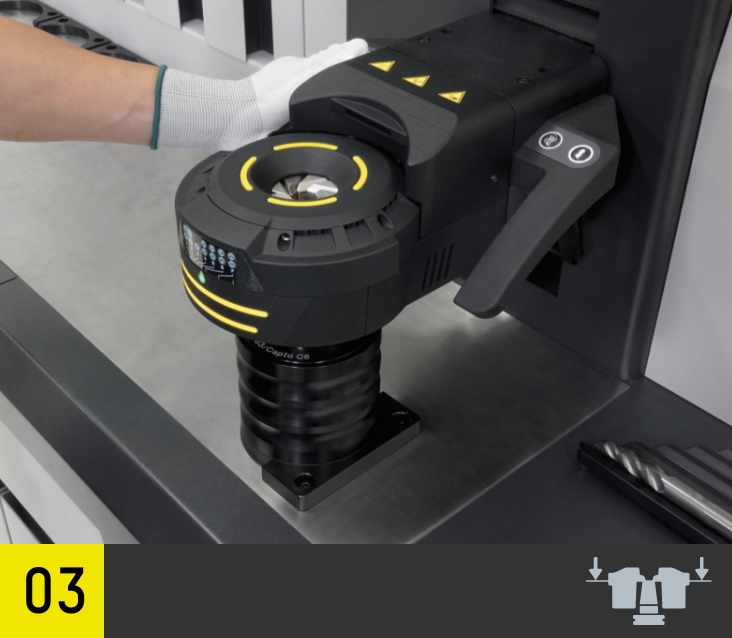

Spule nach unten bis auf Schrumpffutter verfahren

Heizvorgang starten, Heizfortschritt wird in Software dargestellt

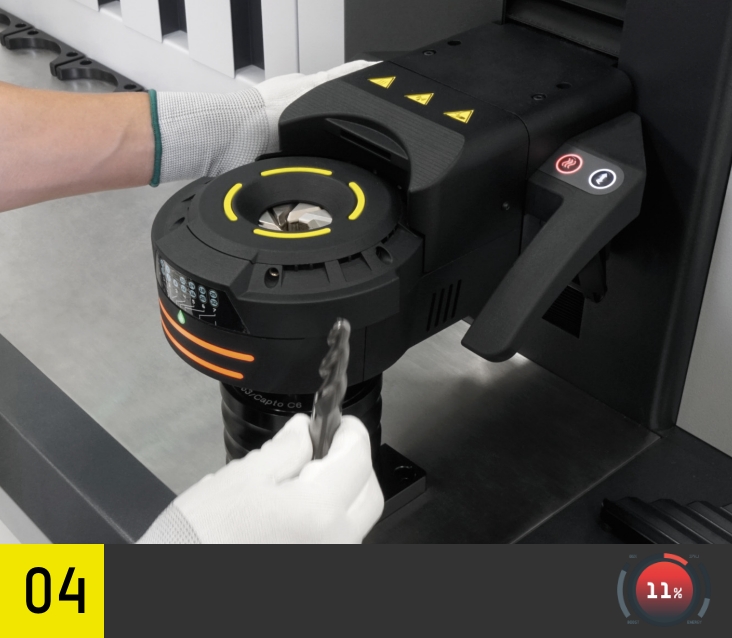

Nach Heizvorgang Spule hochfahren, Schneidwerkzeug in Schrumpffutter einsetzen

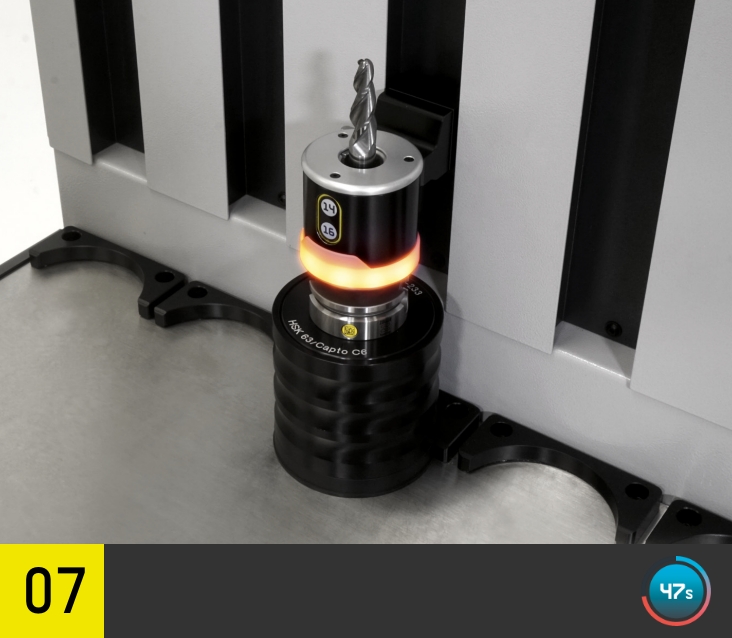

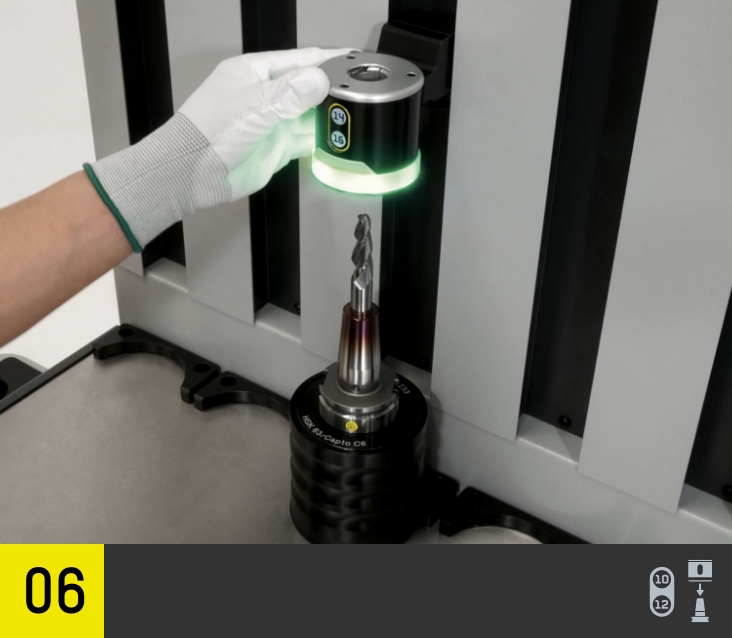

Aufnahmetopf zur grün blinkenden Kühlglocke schieben und diese aufsetzen

Kühlprozess startet automatisch, Ende wird blau blinkend angezeigt

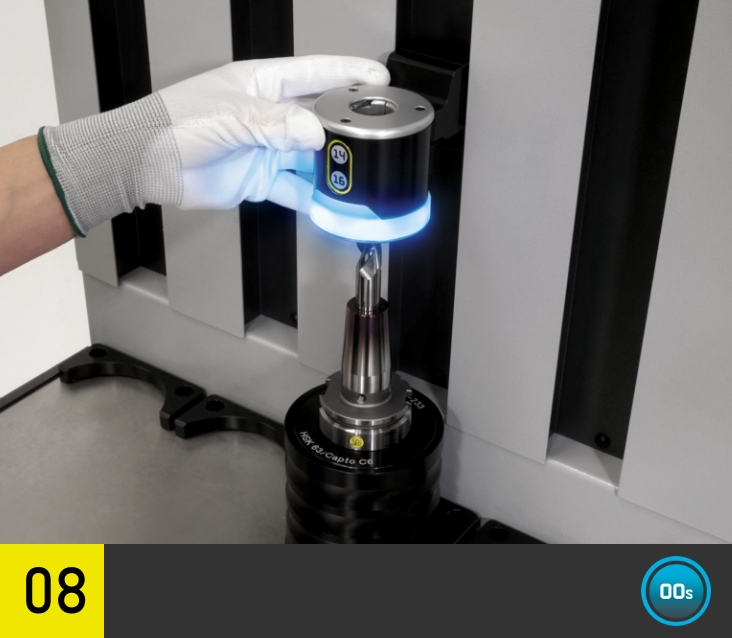

Nach Kühlprozessende Kühlglocke vom Schrumpffutter abnehmen

Sicher und
effizient zum Ziel

Mit »powerShrink« von ZOLLER sind geschrumpfte Werkzeuge schnell einsatzbereit: dank intuitiv bedienbarer Software »pilot«, intelligentem Induktionssystem und der permanenten Überwachung der  Arbeitsschritte.

Die Technologie des »powerShrink« sorgt für kürzeste Prozessfunktionen. Die daraus resultierenden kurzen Prozesszeiten erreichen auch unerfahrene Bedienerinnen und Bediener schon nach kurzer Einarbeitung. Die Bediensoftware »pilot« leitet Sie durch alle Arbeitsschritte und steuert viele Abläufe vollautomatisch. Die Software zeigt für jeden Arbeitsschritt die Komponente an, die benötigt wird, und unterstützt Sie visuell mithilfe von grafischen Anzeigen auf dem Bildschirm und dem wegweisenden ZOLLER-Bedienkonzept »actbyLight«. Die lichtgesteuerte Bedienerführung für den sicheren und effizienten Einsatz des »powerShrink« in Ihrem Unternehmen.

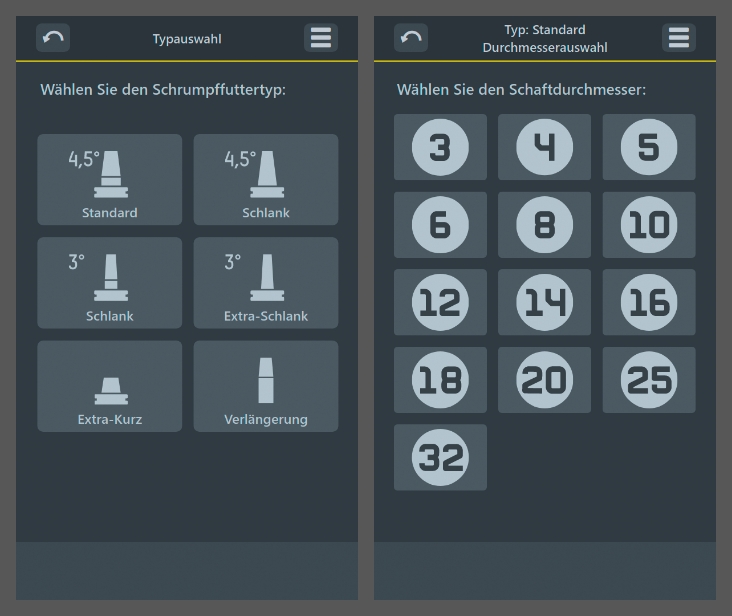

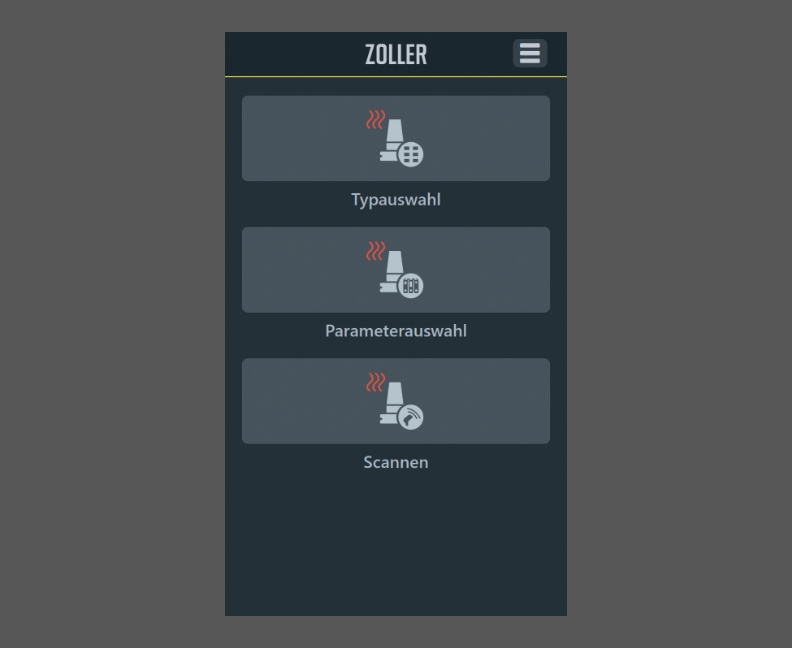

Hauptmenü – große Funktionsflächen mit eindeutigen Bildern: Schrumpffuttertypen-Auswahl, Parameter-Auswahl oder Code scannen.

Parameter-Auswahl – die gewünschten Heizparameter können durch klare und verständliche Software-Funktionsflächen einfach und sicher ausgewählt werden.

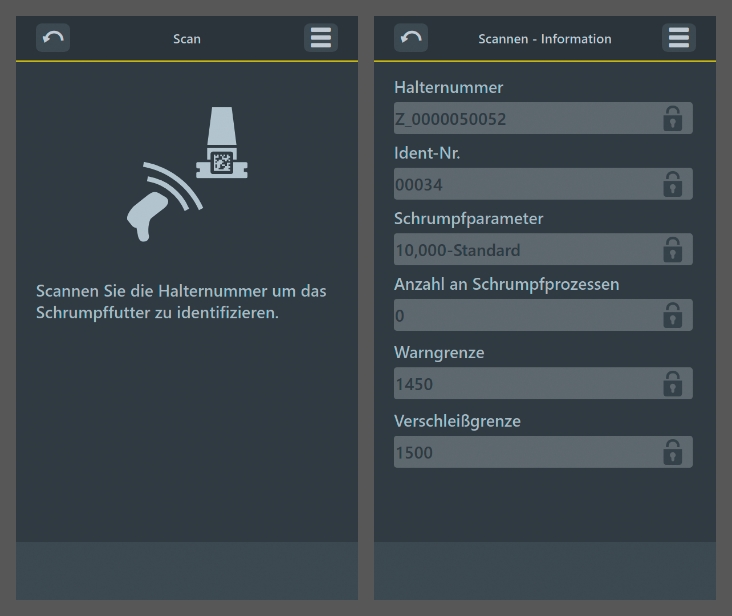

Scan-Funktion – alle zum Schrumpffutter passenden Parameter werden automatisch geladen – unabhängig vom Hersteller. Die Überwachung der Anzahl an Heizvorgängen und die Informationsanzeige je Schrumpffutter ist möglich.

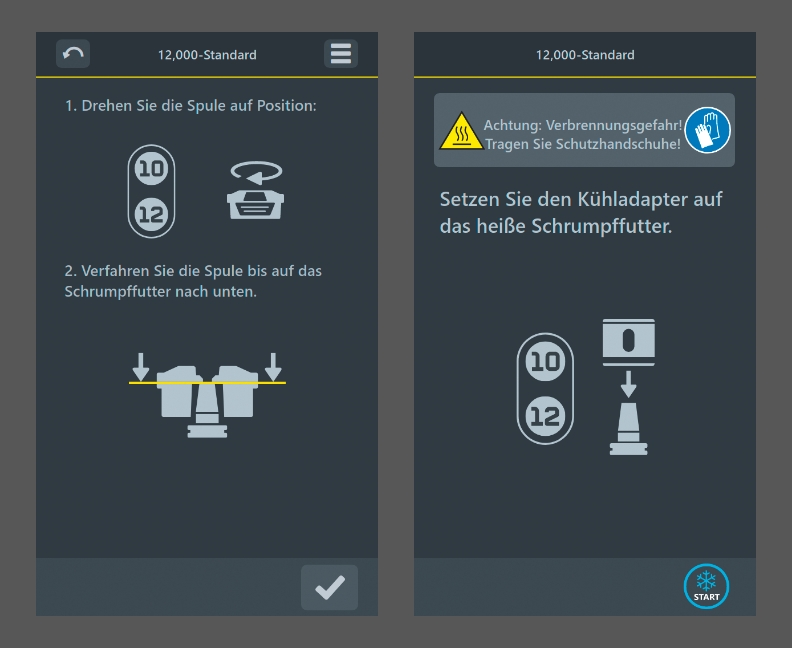

Schrittweise Führung – während des gesamten Schrumpfprozesses zeigt Ihnen »pilot« ganz genau an, welchen Schritt Sie wann durchführen.

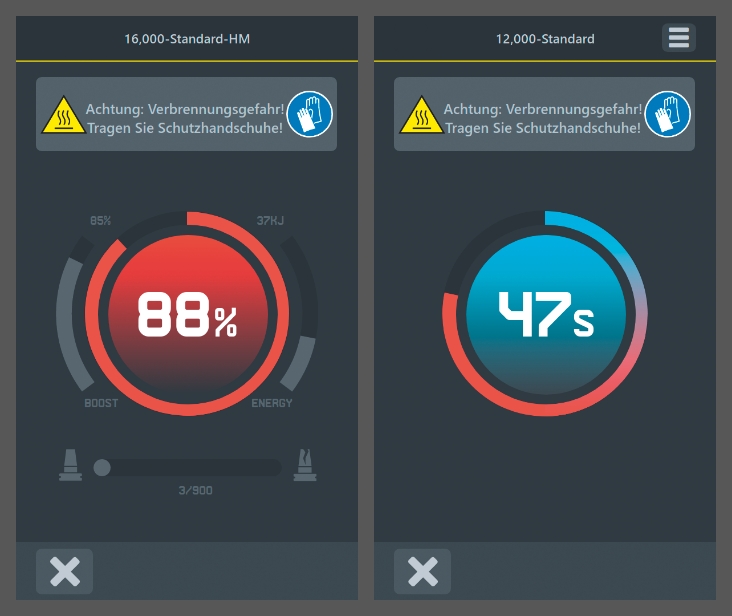

Statusanzeigen – ob Heiz- oder Kühlvorgang, »pilot« zeigt Ihnen jederzeit den Prozessfortschritt sowie wichtige Sicherheitshinweise an.

Klar geführt und
perfekt vernetzt

Die klar strukturierte grafische Darstellung der ZOLLER »pilot« Software leitet die Bedienerin und den Bediener mithilfe großer Funktions-Buttons und einem durchdachten Farbkonzept intuitiv und sicher Schritt für Schritt durch den Bediendialog. Der 12,5-Zoll-Monitor überzeugt dabei durch eine gestochen scharfe Darstellung.

Optionen »powerShrink«

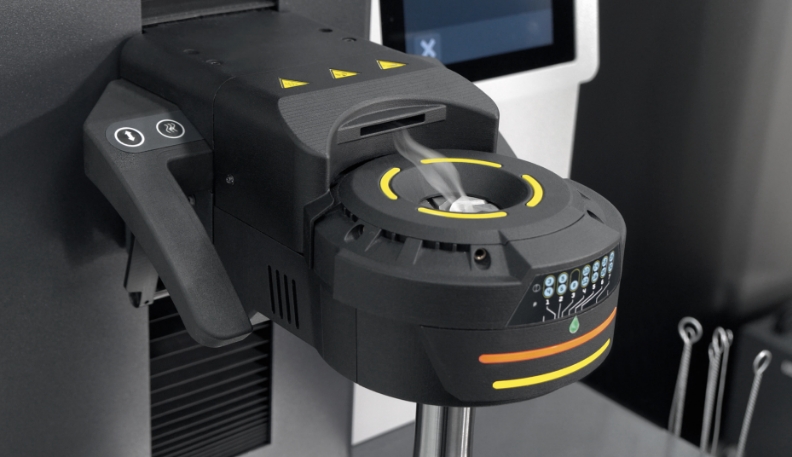

Die Rauchgasabsaugung entfernt Rauchgase zuverlässig aus dem Arbeitsbereich der Bedienerin und des Bedieners. Die etablierte und patentierte Rauchgasabsaugung oberhalb der Induktionsspule wurde um eine integrierte Absaugung im Inneren des Spulengehäuses erweitert. Die Rauchgase werden somit direkt dort abgesaugt, wo sie entstehen. Die Filtereinheit findet im Untertisch einen sicheren Platz.

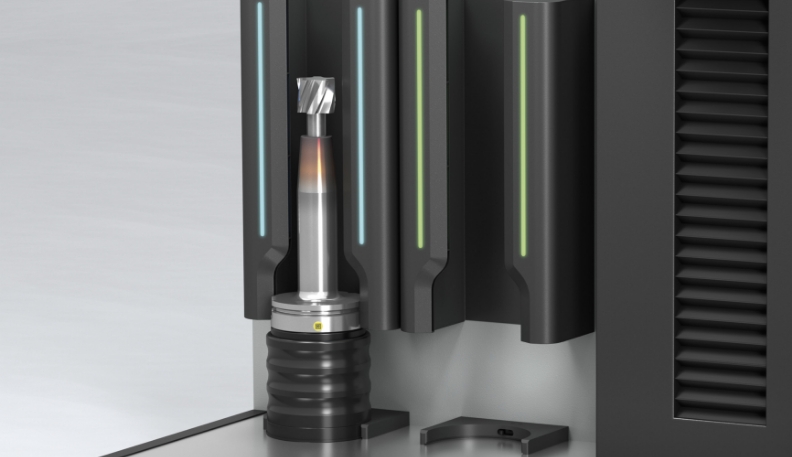

Mit der Luftkühlung »zStream« von ZOLLER erhalten Sie maximale Flexibilität und Schutz beim Kühlen Ihrer Schrumpffutter, unabhängig von deren Kontur oder Durchmesser. Zudem werden Ihre Schrumpfwerkzeuge über die gesamte Länge gleichmäßig und sicher gekühlt – ohne die Gefahr, beschädigt zu werden. »zStream« eignet sich auch hervorragend zur Kühlung abgesetzter Werkzeuge. »powerShrink« erhalten Sie mit zwei bzw. drei separaten Kühlplätzen* für eine parallele, effektive Nutzung.

*zwei Kühlplätze für »powerShrink 400«, drei Kühlplätze für »powerShrink 600«

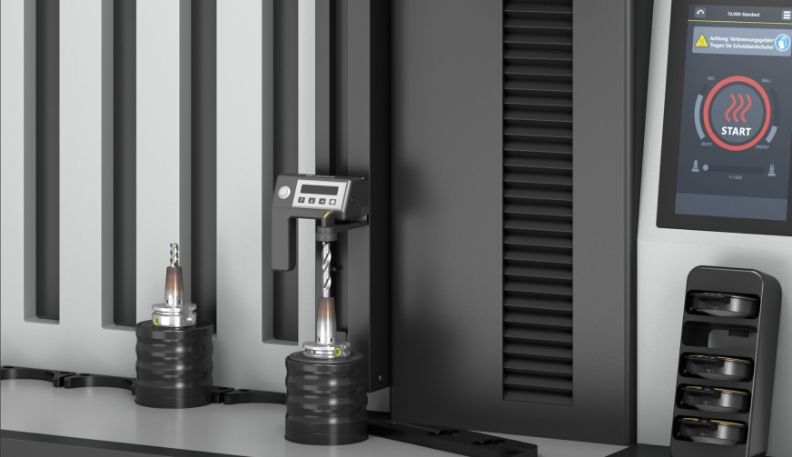

Das integrierte Längeneinstellsystem dient zur Einstellung der Gesamtlänge oder Auskraglänge und zum Werkzeugtausch. Die pneumatisch aktivierte Schnellverstellung und Feinstellung per Handrad ermöglichen schnelles, ergonomisches und präzises Positionieren des Tastkopfes auf die gewünschte Höhe.

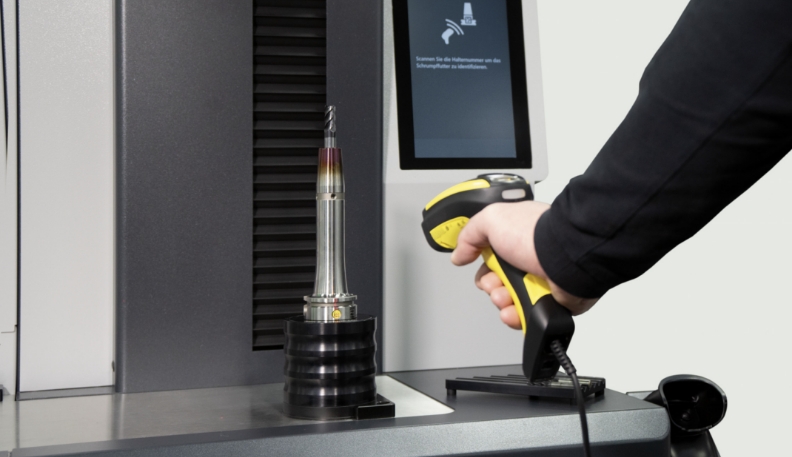

Die »pilot« Software Scan-Funktion in Kombination mit dem Hand-Scanner ermöglichen eine sichere Auswahl des passenden Schrumpfparameters per Scan der Halternummer auf der Schrumpfaufnahme. Unabhängig vom Hersteller werden alle Schrumpffutter mit DataMatrix-Code (z. B. ZOLLER »idLabel«, ZOLLER »idChip«) unterstützt.

In der »pilot« Software kann pro Schrumpffutter jeder Heizvorgang gezählt werden. Außerdem kann eine Warn- und Verschleißgrenze, in Bezug auf die zulässigen Heizvorgänge, hinterlegt werden.

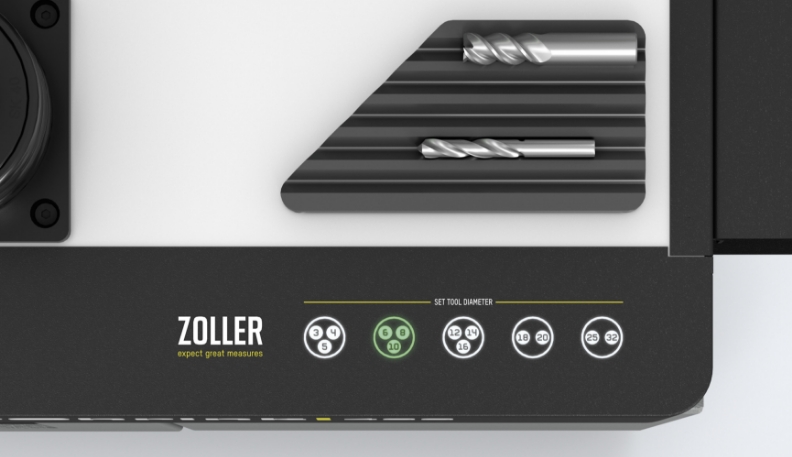

Die Durchmesserauswahl (für Schrumpffutter nach DIN 69882-8) am »powerShrink 400« kann alternativ über eine öl- und schmutzresistente, werkstattgerechte und langlebige Folientastatur schnell und einfach ausgewählt werden.

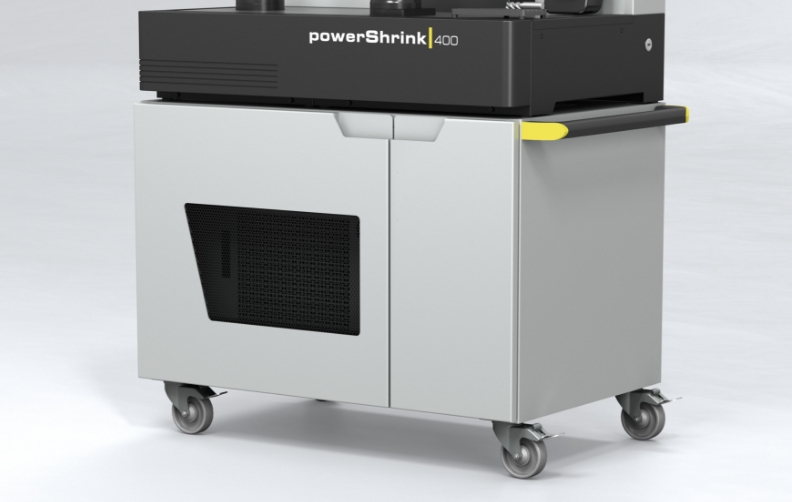

Als Alternative zur Aufstellung auf einer Werkbank kann das »powerShrink 400« auf einem Aufstelltisch mit ergomisch optimaler Arbeitshöhe positioniert werden. In diesem finden Kühler und Rauchgasabsaugung einen aufgeräumten Platz. Optional ist der Aufstelltisch mit stabilen Rollen und ergonomischem Griff erhältlich, um eine variable Positionierung des »powerShrink 400« zu ermöglichen.

Zubehör »powerShrink«

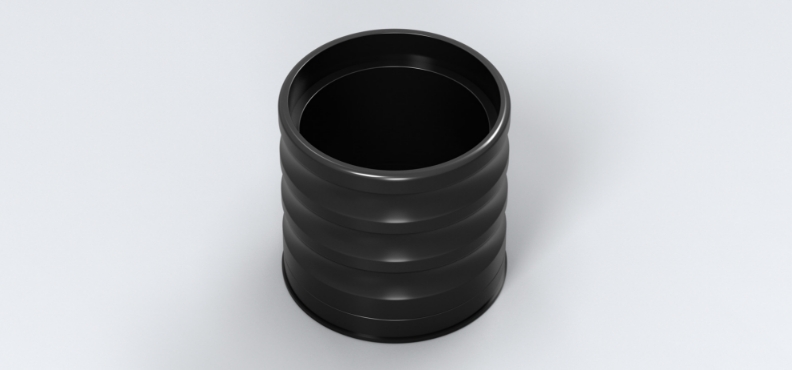

Mit Ihrem »powerShrink« erhalten Sie standardmäßig einen Aufnahmetopf. Zum parallelen Heizen und Kühlen können wahlweise weitere hinzubestellt werden. Die Arbeitsfläche ist perfekt auf den Aufnahmetopf abgestimmt und gewährleistet ein komfortables und geräuscharmes Verschieben.

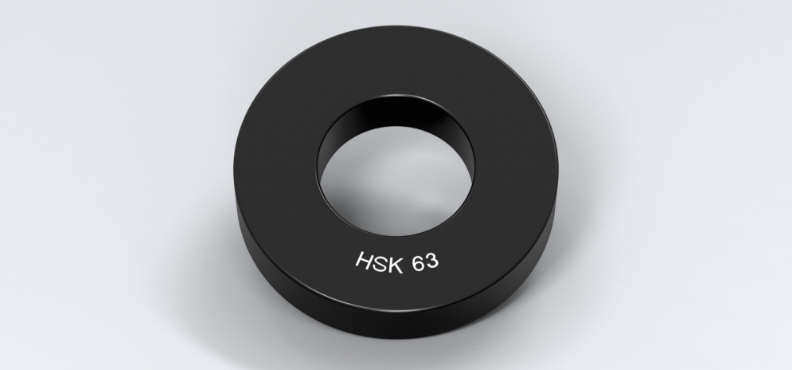

Die unterschiedlichen Aufnahmeringe ermöglichen flexibles Umrüsten zwischen verschiedenen Aufnahmeschnittstellen. Für alle gängigen Werkzeugaufnahmetypen und -größen bis SK 50, HSK 100 und PSC 10.

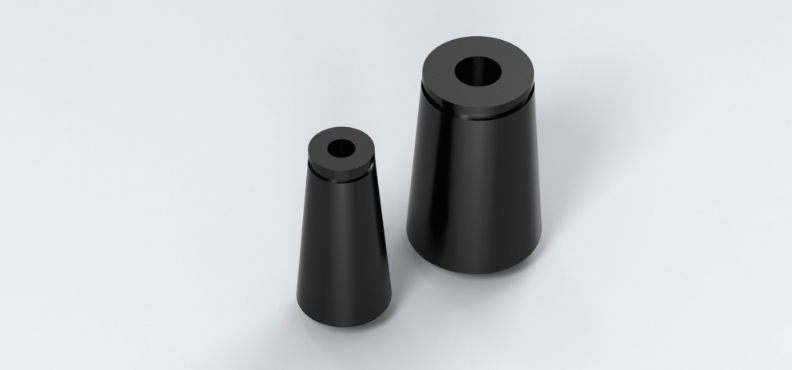

Kühladapter für spezielle Schrumpffutterformen und -größen (z. B. auch für D3 mm bis D5 mm). Passend für Kühlglocken D14 mm bis D16 mm oder D25 mm bis D32 mm.

Ablageboard für Aufnahmeringe und Sonderkühladapter
Das Ablageboard bietet Platz zur Ablage von vier Aufnahmeringen und sechs Sonderkühladaptern Größe I oder drei Sonderkühladapter Größe I und Größe II.

Werkzeugablage
Zur Ablage von Schaftwerkzeugen am Schrumpfarbeitsplatz. Die Position der Ablage kann durch die Bedienerin und den Bediener frei gewählt werden.

Ablage für Reinigungsbürsten
Zur Aufbewahrung der Reinigungsbürsten gibt es eine Ablage mit allen Bürstendurchmessern, welche über Magnete an beliebiger Position am Gerät angebracht werden kann. Auch die Bürsten zur Reinigung der Aufnahmebohrung von Schrumpffuttern sind bei ZOLLER erhältlich – für Schaftdurchmesser D3 mm bis D32 mm, wahlweise aus Messing oder Kunststoff.

Geteilte Abschirmscheiben mit Ablage
Zum Ausschrumpfen abgesetzter Werkzeuge kann optional ein Satz Abschirmscheiben (5 Stück) in geteilter Ausführung inkl. der entsprechenden Scheibenablage bestellt werden.

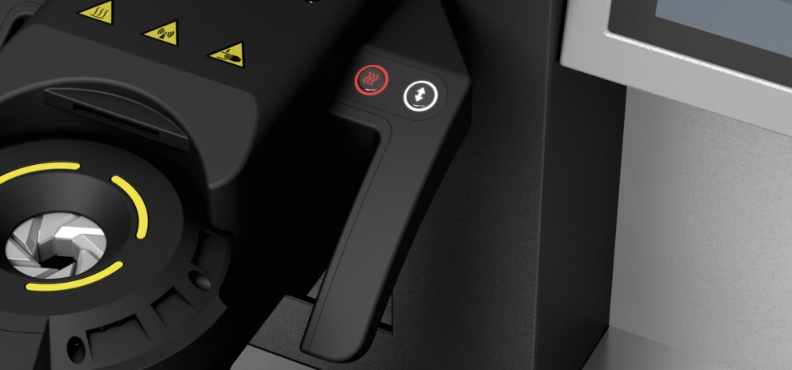

Für eine optimale Bedienfreundlichkeit kann der standardmäßig links angebrachte Bediengriff wahlweise rechts oder beidseitig angebracht gewählt werden. Jeder Bediengriff ist mit zwei Funktionstasten – zum Bewegen der Spule und Aktivierung des Heizvorgangs – ausgestattet.

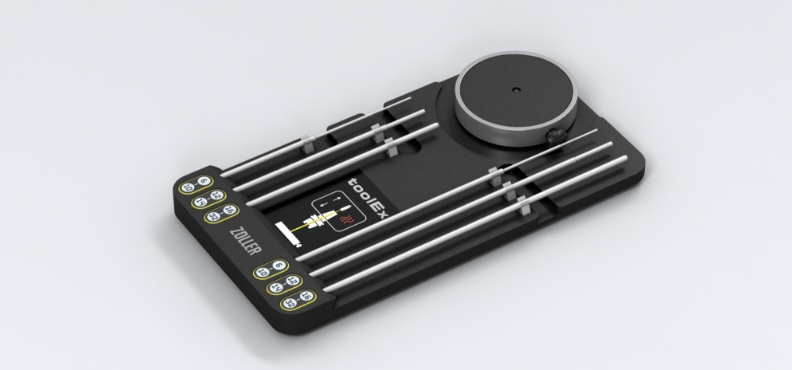

»toolEx« unterstützt Sie beim Entfernen von Werkzeugen aus dem Schrumpffutter, die sich nicht von Hand oder mit einer Zange herausziehen lassen, wie z. B. abgebrochene Werkzeuge. Das Set beinhaltet einen Aufnahmehalter und sechs Auswerferstangen.

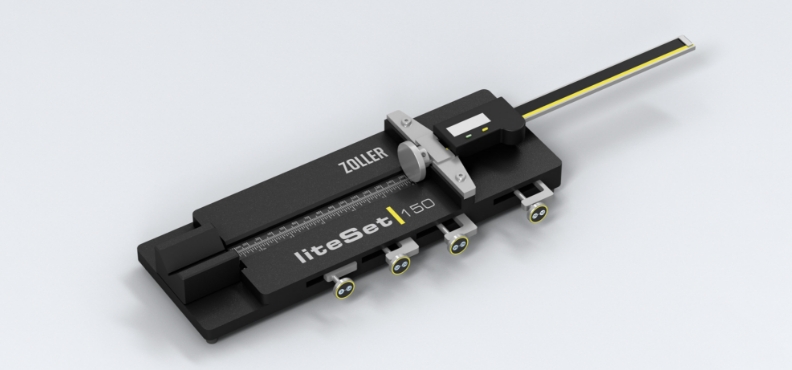

Mit »liteSet« stellen Sie die Auskraglänge des einzuschrumpfenden Werkzeugs ein. Die maximale Auskraglänge beträgt 150 mm. Das Set beinhaltet vier Klemmprismen für Schaftdurchmesser D3 mm bis D32 mm.
