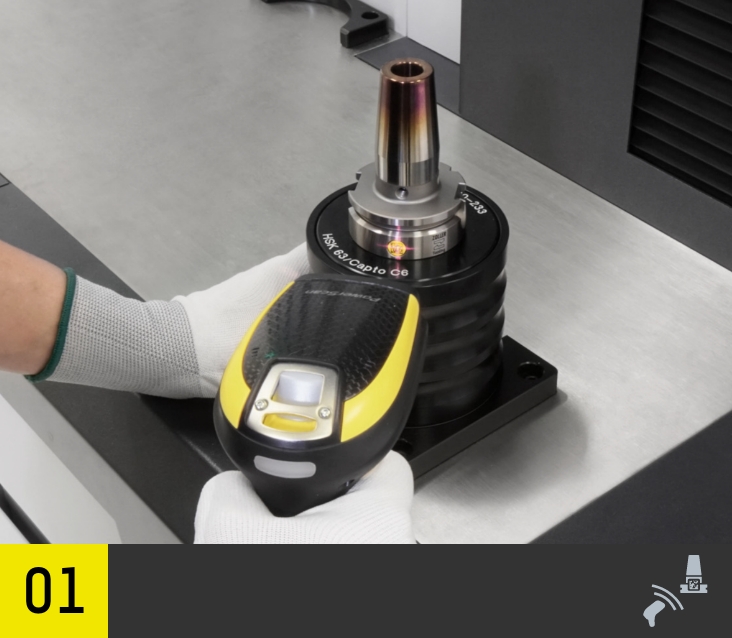

Установите термозажимной патрон, выберите параметры нагрева (вручную/ автоматически посредством »idChip«)

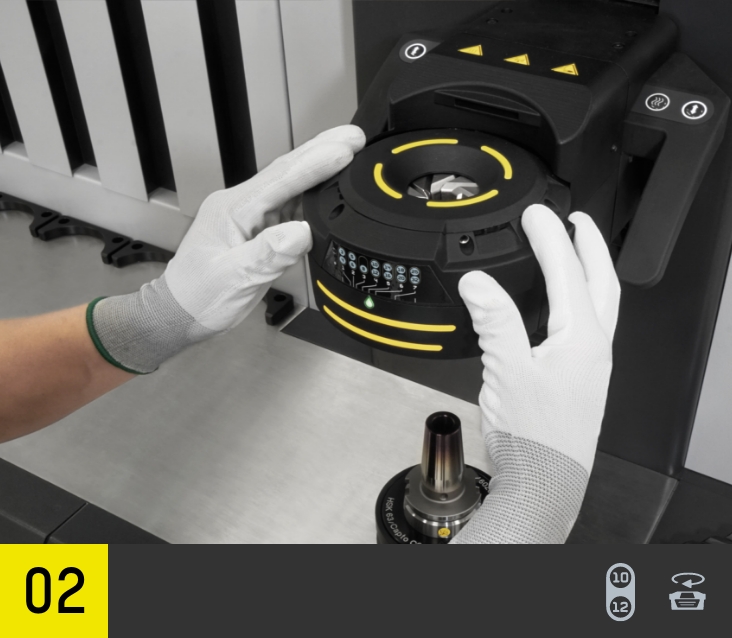

Система упора: установите упорный диск или »varOct« (вручную/ автоматически)

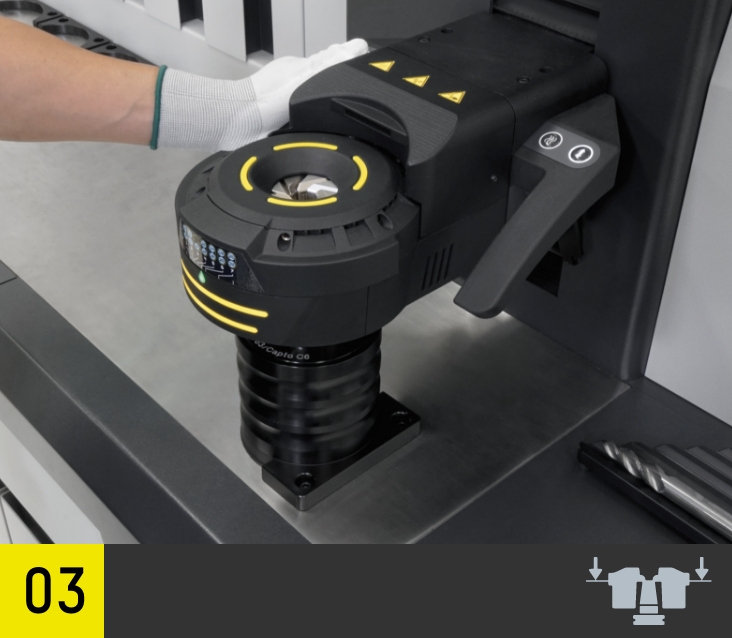

Переместите катушку вниз на термозажимной патрон

Запустите процесс нагрева, ход выполнения отображается в программе

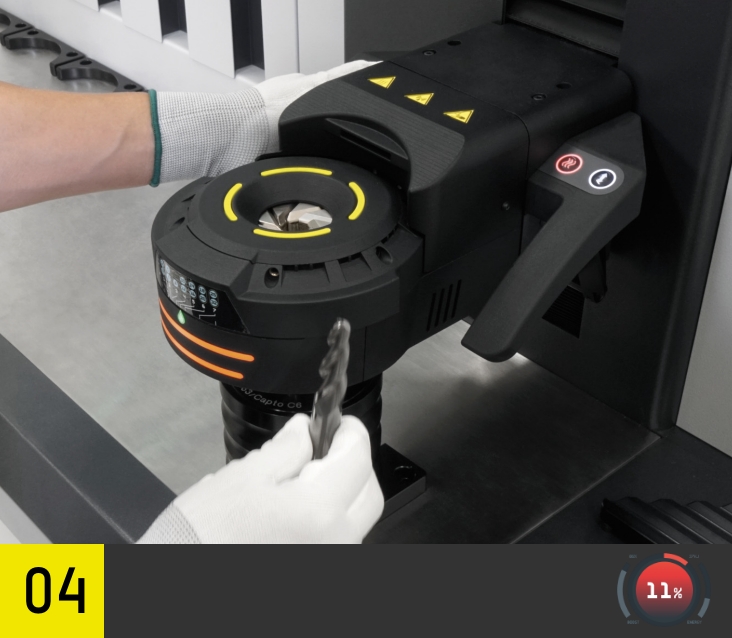

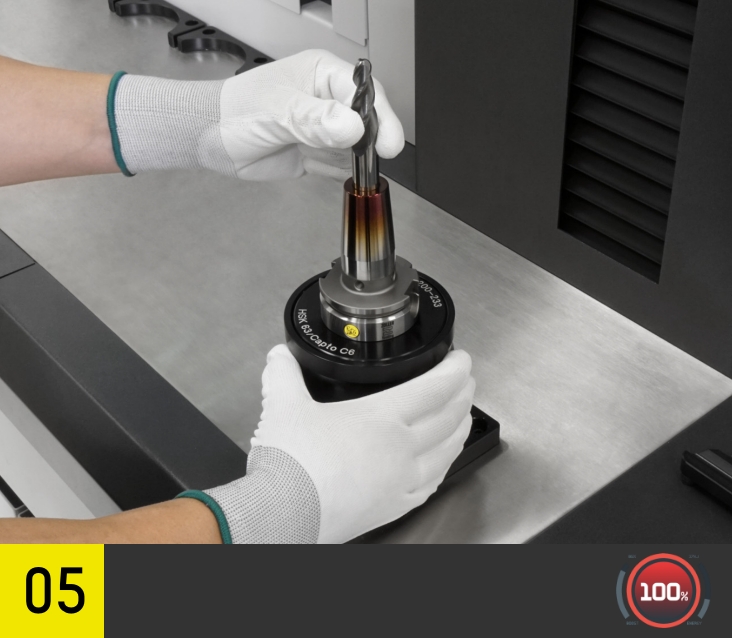

После окончания процесса нагрева переведите катушку вверх, установите режущий инструмент в термозажимной патрон

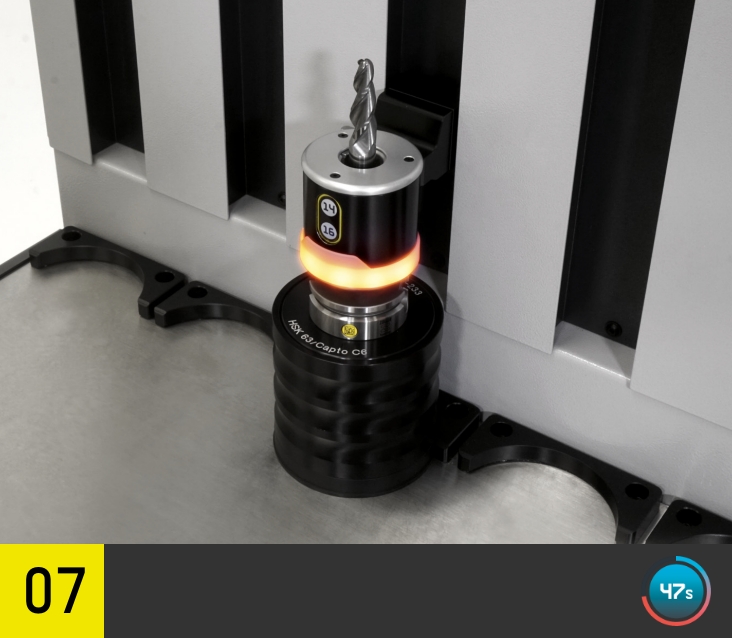

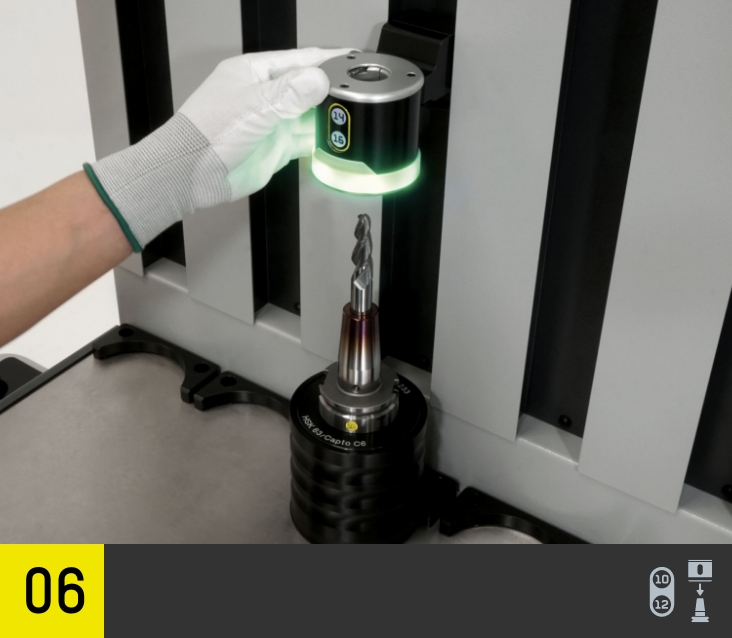

Переместите охлаждающий адаптер, мигающий зеленым, на патрон

Процесс охлаждения запускается автоматически, о его завершении просигнализирует синий мигающий светодиод

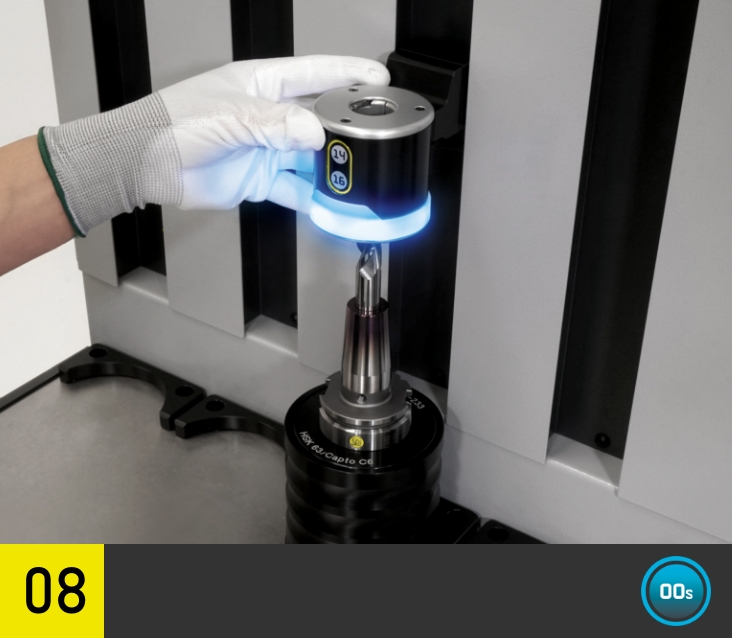

После процесса охлаждения снимите охлаждающий элемент с термозажимного патрона

Безопасность и эффективность

С прибором »powerShrink« от ZOLLER инструменты после усадки в кратчайшие сроки готовы к работе. Это достигается за счет интуитивно понятного программного обеспечения »pilot«, интеллектуальной индук- ционной системы и непрерывного контроля за рабочими операциями.

Технология »powerShrink« обеспечивает максимально оперативное выполнение функций. Благодаря этому сокращается время на процесс, которым способны управлять даже неопытные операторы после непродолжительного обучения. Управляющее программное обеспечение »pilot« сопровождает оператора на все этапах и обеспечивает автоматическое выполнение многих операций. Программное обеспечение отображает необходимые для каждого рабочего этапа компоненты и дает визуальные подсказки с помощью графических элементов на экране и инновационной концепции управления »actbyLight« от ZOLLER. Система помощи оператору на основе световой индикации обеспечивает безопасное и эффективное использование »powerShrink« на вашем предприятии.

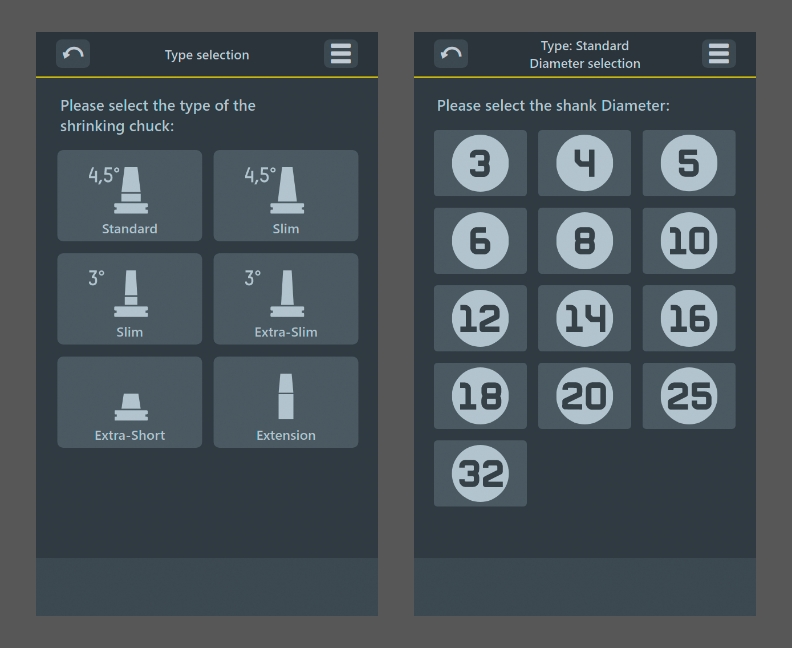

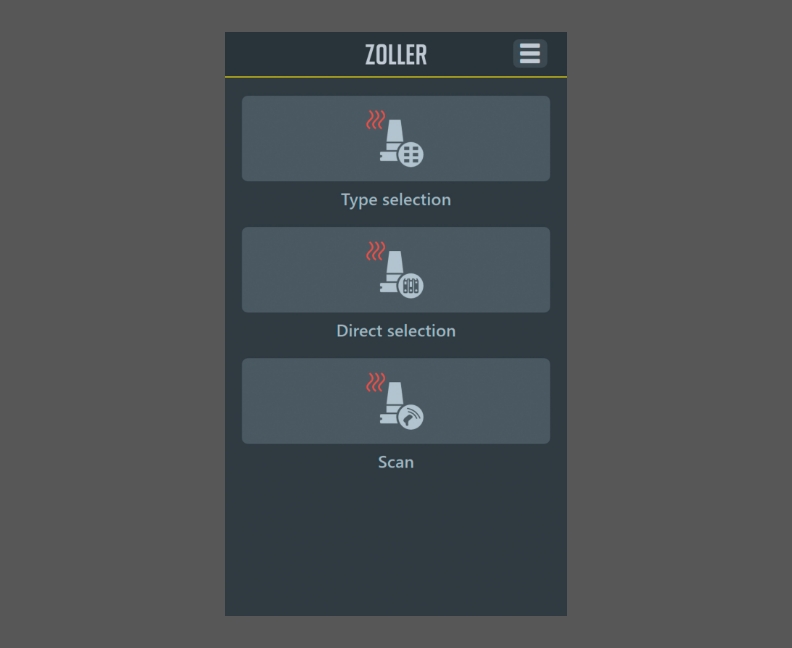

Главное меню — крупные функциональные кнопки с интуитивно понятными изображениями: выбор типа термозажимного патрона, выбор параметров, сканирование кода.

Выбор параметров – Выбрать необходимые параметры нагрева не составит никакого труда благодаря четким, понятным функциональным кнопкам программного обеспечения.

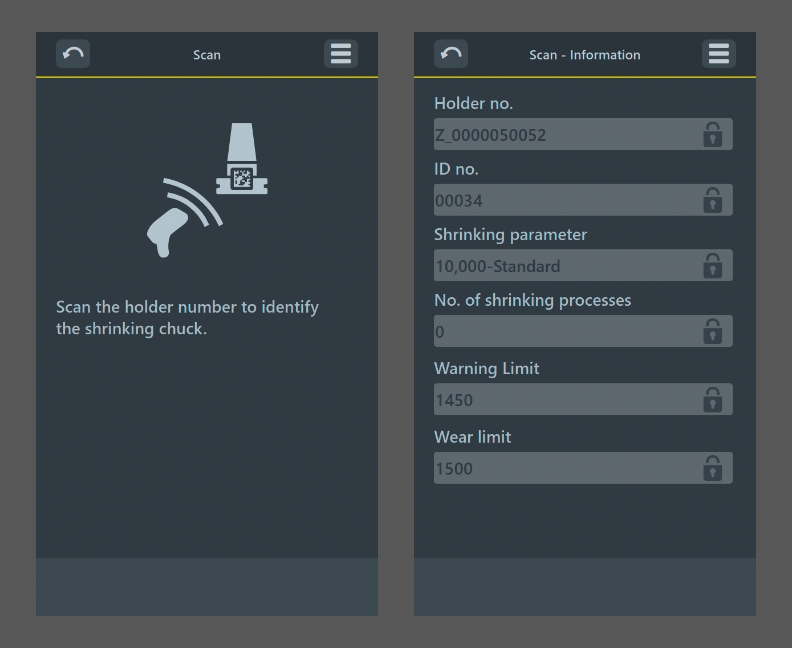

Функция сканирования – Все относящиеся к термозажимному патрону параметры загружаются автоматически и без привязки к производителю. Также возможен контроль количества процессов нагрева и вывод информации о каждом термозажимном патроне.

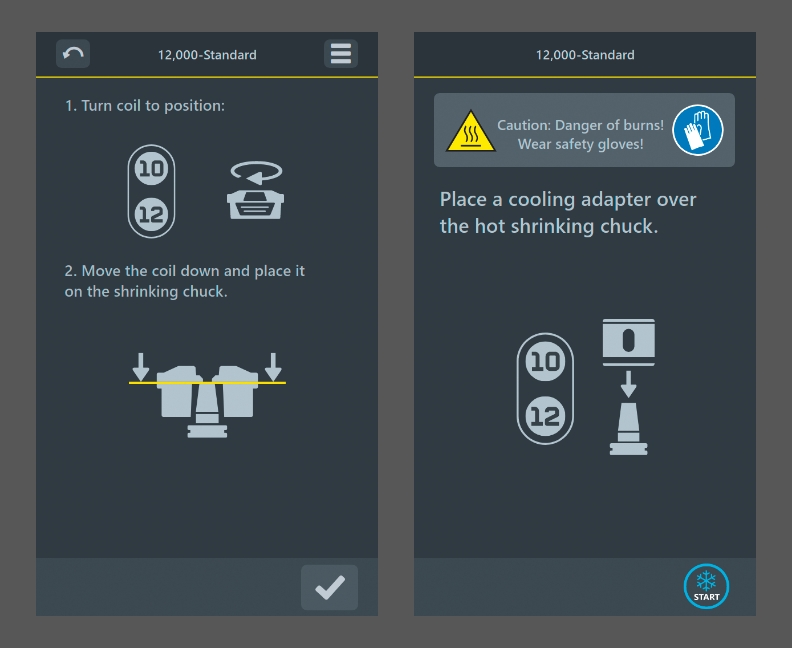

Поэтапное сопровождение – В ходе всего процесса усадки »pilot« подсказывает, какую операцию когда выполнять.

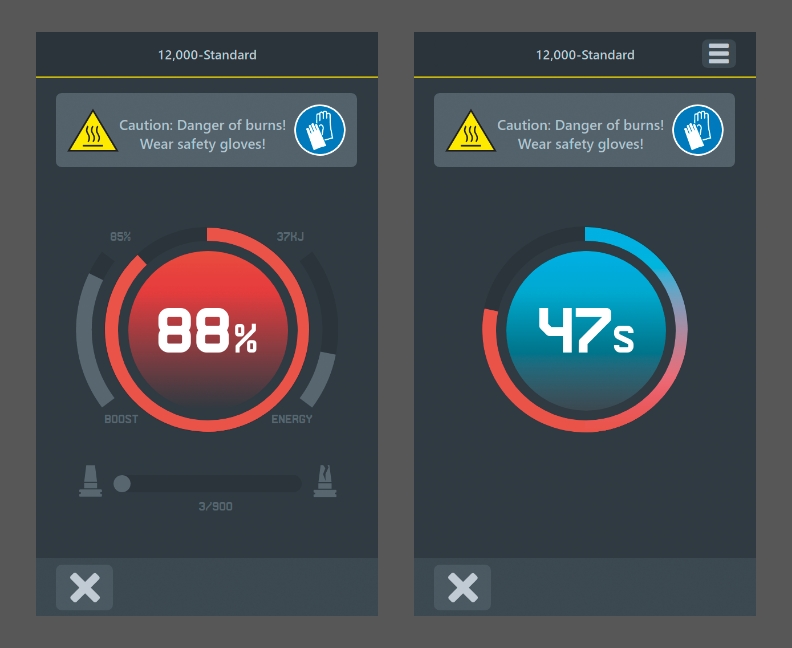

Индикация состояния – Будь то процесс нагрева или охлаждения – в »pilot« всегда отображается ход выполнения, а также важные указания по технике безопасности.

Четкое сопровождение и прек- расное сетевое взаимодействие

Четко структурированное графическое оформление программного обеспечения ZOLLER »pilot« обеспечивает инту- итивно понятное и надежное сопровождение оператора по всем шагам процесса в диалоговом окне управления. Для этого используются крупные функциональные кнопки и продуманная цветовая концепция. Вся информация выводится на экран монитора с диагональю 12,5 дюйма, который впечатляет идеальной резкостью изображения.

Опции »powerShrink«

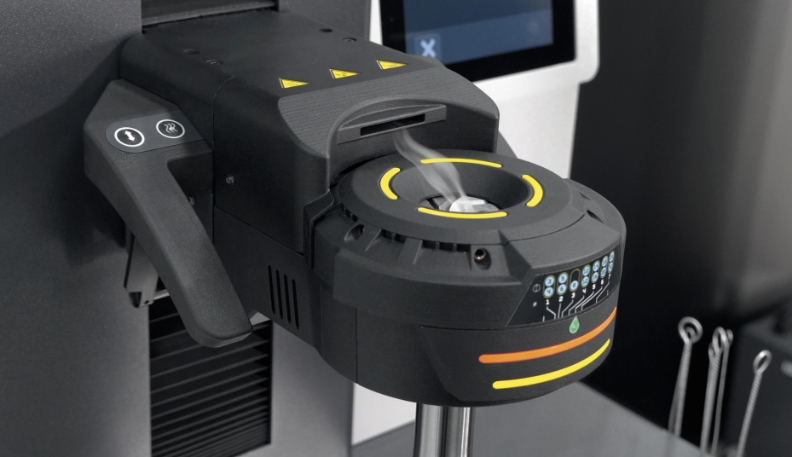

Устройство для удаления дыма надежно удаляет дымовые газы из рабочей зоны оператора. Проверенная временем запатентованная технология устройства для удаления дыма вверху индукционной катушки была дополнена интегрированной вытяжкой внутри корпуса катушки. Это позволяет удалять дымовые газы непосредственно там, где они образуются. Фильтровальная установка скрыта в тумбе.

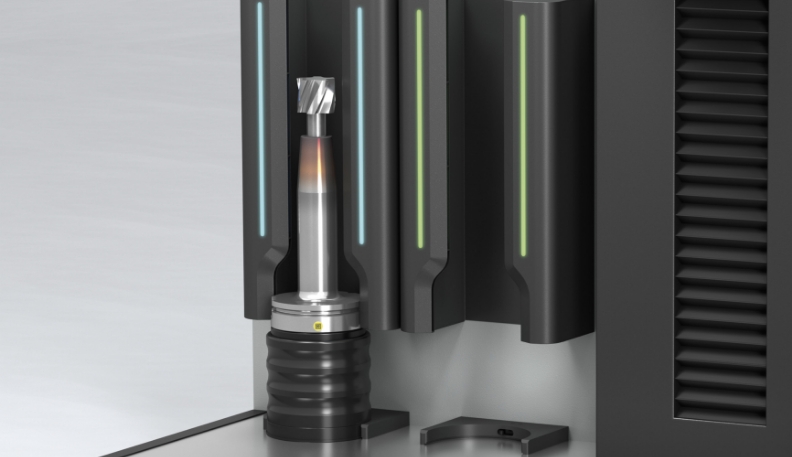

Система охлаждения »zStream« от ZOLLER обеспечивает максимальную гибкость применения и защиту в процессе охлаждения термозажимных патронов независимо от их контура и диаметра. К тому же инструменты надежно и равномерно охлаждаются по всей длине без риска повреждения. »zStream« прекрасно подходит также для охлаждения ступенчатого инструмента. »powerShrink« имеет два или три отдельных места* для параллельного, эффективного охлаждения.

*Два места на модели »powerShrink 400«, три — на »powerShrink 600«

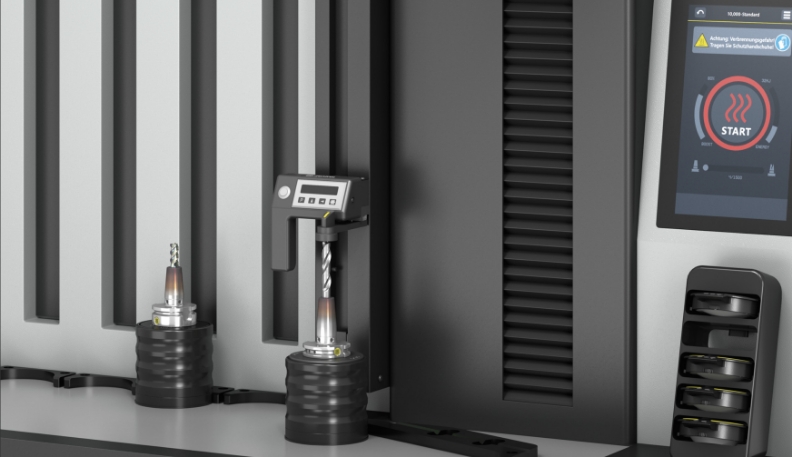

Встроенная система настройки длины служит для настройки общей длины или длины вылета, а также для смены инструмента. Активируемая посредством пневмопривода быстрая регулировка и тонкая настройка с помощью маховика обеспечивают быстрое, эргономичное и точное позиционирование индикаторной головки на желаемой высоте.

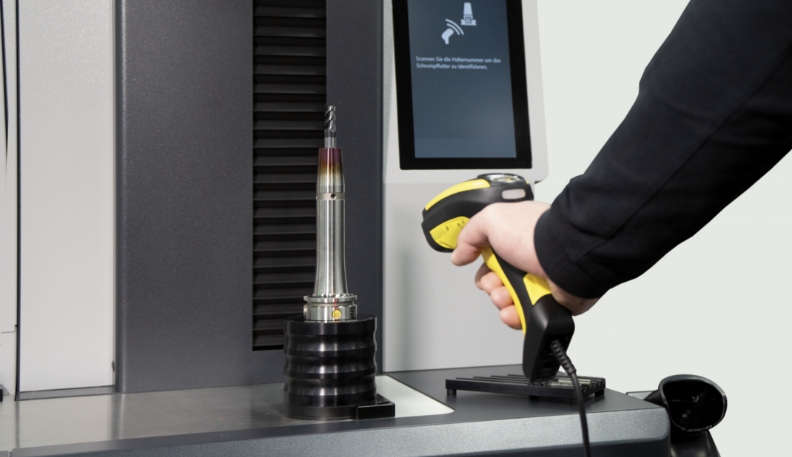

Функция сканирования в программном обеспечении »pilot« в сочетании с ручным сканером обеспечивают безошибочный выбор соответствующего параметра усадки. Для этого достаточно отсканировать номер на патроне. Система поддерживает все термозажимные патроны с двумерным матричным штрихкодом (например, ZOLLER »idLabel«, ZOLLER »idChip«) независимо от производителя. В программном обеспечении »pilot« возможен подсчет процессов нагрева на каждый термозажимной патрон. Кроме того, можно сохранить границы вывода предупреждения и границы износа в отношении допустимых процессов нагрева.

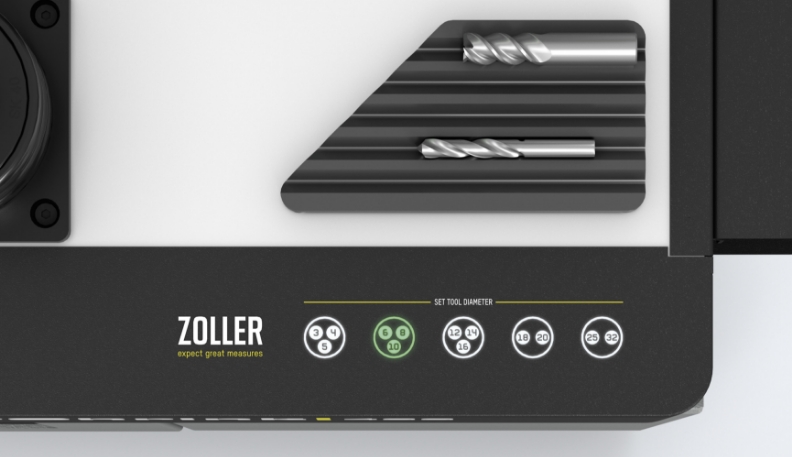

В качестве альтернативы на модели »powerShrink 400« выбор диаметра (для термозажимных патронов по DIN 69882-8) можно быстро и без труда осуществлять с помощью технологичной мембранной клавиатуры. Она долговечна и обладает стойкостью к маслам и загрязнениям.

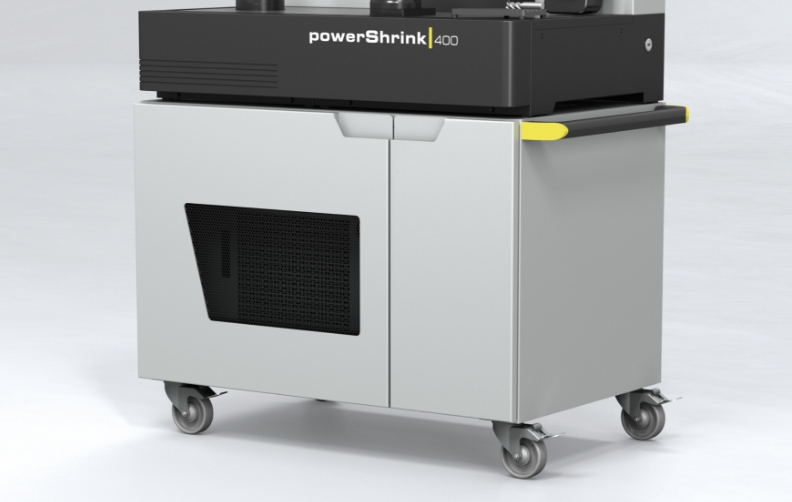

В качестве альтернативы установки на верстак, »powerShrink 400« можно установить на специальный стол с оптимальной с эргономической точки зрения рабочей высотой. В нем предусмотрено достаточно места для радиатора и устройства для удаления дыма. Опционально стол под »powerShrink 400« предлагается на устойчивых колесиках и с эргономичной рукояткой для удобного размещения прибора в любом необходимом месте на вашем производстве.

Принадлежности »powerShrink«

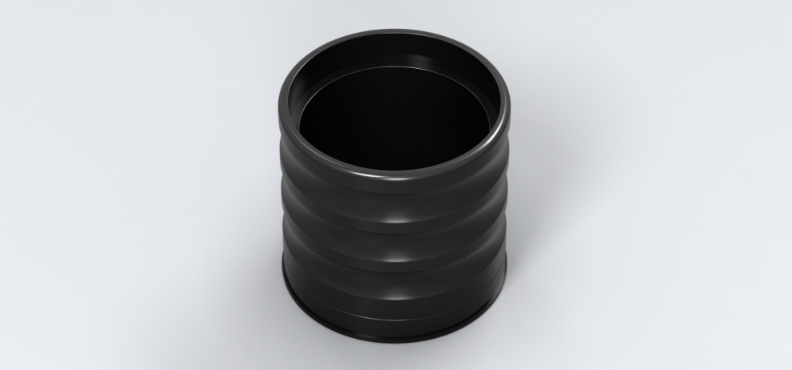

С »powerShrink« в стандартной комплектации вы получаете один базовый держатель. Для параллельного нагрева и охлаждения можно дополнительно заказать еще. Рабочая поверхность полностью адаптирована под базовый держатель и обеспечивает комфортное, бесшумное перемещение.

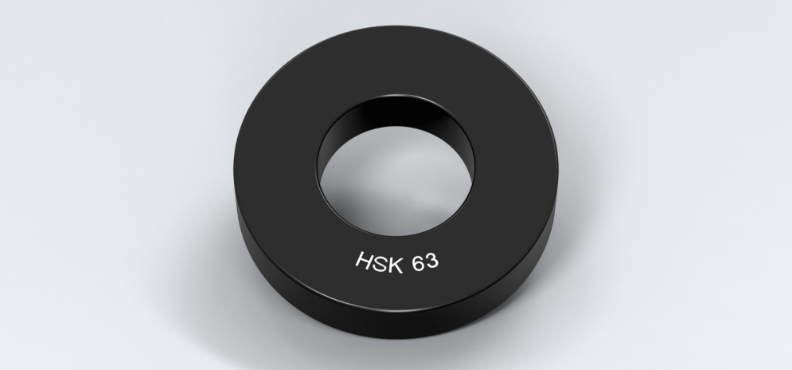

Различные установочные кольца позволяют переключаться с одного вида крепления на другой. Кольца предлагаются ко всем распространенным типоразмерам патронов до SK 50, HSK 100 и PSC 10.

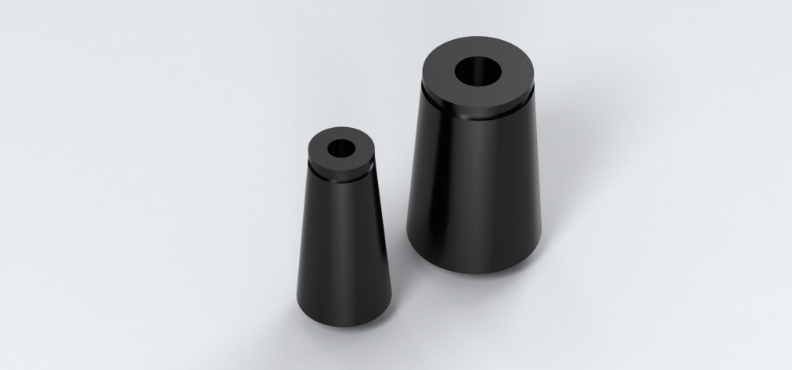

Охлаждающие адаптеры для термозажимных патронов нестандартной формы и размера (например, от D3 мм до D5 мм). Подходят для охлаждающих элементов от D14 мм до D16 мм или от D25 мм до D32 мм.

Отделение для установочных колец и специальных охлаждающих адаптеров
Отделение вмещает четыре установочных кольца и шесть специальных охлаждающих адаптеров размера I или три охлаждающих адаптера размера I и размера II.

Место для размещения инструментов
Позволяет размещать инструменты на рабочем месте. Положение места для размещения инструментов оператор может выбрать произвольно.

Отделение под щетки для очистки
Под хранение щеток для очистки предлагается специальное отделение с ячейками, соответствующими всем диаметрам щеток. Оно на магнитах и может быть закреплено в любом месте прибора. ZOLLER также предлагает щетки для очистки посадочного отверстия термозажимных патронов для диаметра хвостовика от D3 мм до D32 мм, на выбор из латуни или пластика.

Разделяемые упорные диски с отделением для храненияДля извлечения ступенчатых инструментов можно заказать опциональный комплект упорных дисков (5 штук) в разделяемом исполнении с соответствующим отделением для хранения.

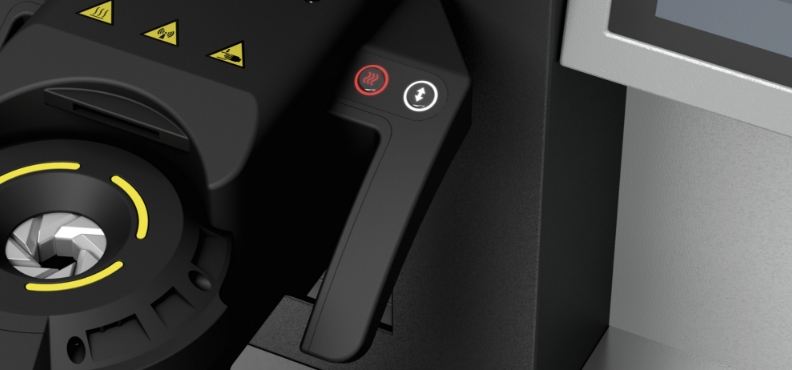

В стандартном исполнении рукоятка управления установ-лена с левой стороны, но для большего удобства можно выбрать правосторонний или двусторонний вариант. Каждая рукоятка имеет две функциональные кнопки – для перемещения катушки и активации процесса нагрева.

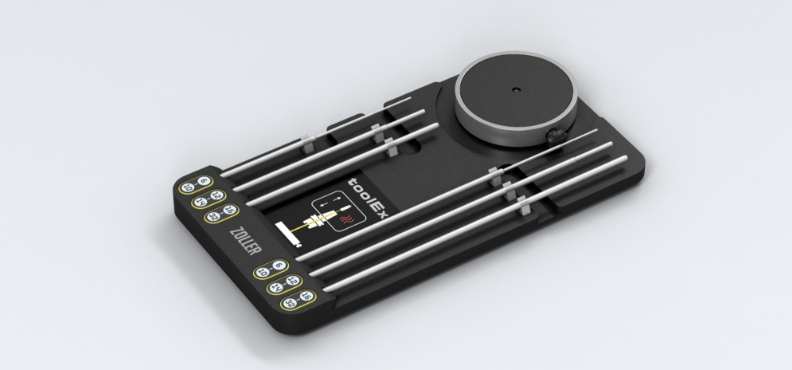

»toolEx« помогает извлечь из термозажимного патрона инструменты, которые невозможно извлечь вручную или с помощью пассатижей, например, сломанные инструменты. В комплект входят один базовый держатель и шесть выталкивателей.

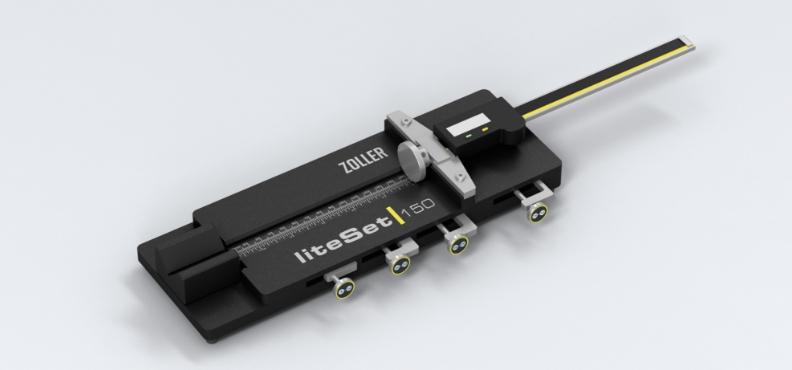

С помощью »liteSet« можно настраивать вылет зажимаемого инструмента. Максимальный вылет составляет 150 мм. В комплект входят четыре зажимные призмы для хвостовиков диаметром от D3 мм до D32 мм.
